В мире точных измерений микрометр занимает особое место, позволяя нам измерять объекты с высокой степенью точности, которая недоступна для обычного глаза. Этот инструмент становится незаменимым в различных областях, от машиностроения до ювелирного дела, где каждая сотая доля миллиметра имеет значение. В данной статье мы подробно рассмотрим, что такое микрометр, как им правильно пользоваться и какие преимущества он предоставляет, а также предложим видеоинструкцию, которая поможет вам освоить этот инструмент и использовать его в своей практике.

Устройство микрометра и точность измерений

Предельная точность была важна еще в XVI веке в оружейном производстве. Позже этот принцип начал использоваться в геодезии, а в том виде, в котором мы его знаем сегодня, прибор был представлен в середине XIX века. Микрометр имеет простую механическую конструкцию, состоящую из винта и гайки. Однако для снятия измерений используется сложная и тщательно откалиброванная шкала, и их может быть несколько.

Почему этот инструмент получил такое название? Обычно диапазон размеров, которые он может точно измерить, составляет микрон. Один микрон (мкм) равен 0,001 миллиметра, и это крошечные величины. Тем не менее, такие параметры измеряются не так часто; чаще всего точность составляет около 50 мкм (с погрешностью от 2 до 9 мкм). Это также мелкие размеры для человеческого глаза, но они крайне важны для некоторых точных сборочных процессов или регулировок.

Существует два метода измерения с помощью этого инструмента – абсолютный и относительный (контактный). При абсолютном методе мы прикладываем разъем прибора непосредственно к объекту, настраиваем зажимы в соответствии с его геометрией и считываем значение на шкале, мгновенно определяя размер в микрометрах. Относительный метод позволяет измерять параметры соседних объектов или границ, после чего искомый параметр вычисляется математически.

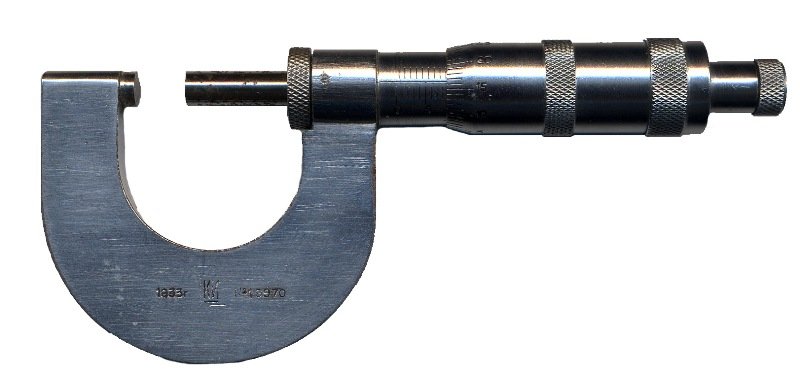

Микрометр механический – особенности прибора

Традиционно в работе используется механический микрометр, однако сейчас доступны и модели с электронной индикацией, которые значительно упрощают процесс измерения. Об электронных микрометрах мы поговорим позже, а сейчас рассмотрим ключевые особенности механической конструкции. Микрометр состоит из двух основных частей: ручки (включающей стебель, барабан и трещотку) и выемки для установки измеряемой детали (полукруг с опорной стойкой и направленным на нее микрометрическим винтом).

Измерение происходит путем ручного закручивания ручки для сомкновения винта. Как только элементы соединяются вокруг детали, необходимо прокрутить трещотку для точной подгонки. Когда она начинает вращаться, это сигнализирует о завершении измерения, и остается только снять показания со шкал на стебле и барабане. Некоторые модели оснащены стопорным механизмом, который фиксирует измеренное значение, чтобы оно не изменилось, пока вы записываете данные или сравниваете размер с другой деталью.

https://youtube.com/watch?v=qAPUvbnTWnE

Интересные факты

Вот несколько интересных фактов о микрометре и его применении:

1. История микрометра: Микрометр был изобретен в 1638 году Галилео Галилеем, который использовал его для измерения малых расстояний. Однако современный микрометр, который мы знаем сегодня, был разработан в 19 веке, что позволило значительно повысить точность измерений в механике и инженерии.

2. Принцип работы: Микрометр работает на основе винтового механизма, который позволяет увеличивать точность измерений до тысячных долей миллиметра. Это достигается благодаря тому, что каждый полный оборот винта перемещает измерительный элемент на фиксированное расстояние, что позволяет точно считывать размеры объектов, которые невозможно увидеть невооруженным глазом.

3. Применение в науке и технике: Микрометры широко используются в различных областях, включая машиностроение, медицину и биологию. Например, в медицине микрометры могут использоваться для измерения толщины тканей или клеток, что помогает в диагностике заболеваний и исследовании биологических процессов.

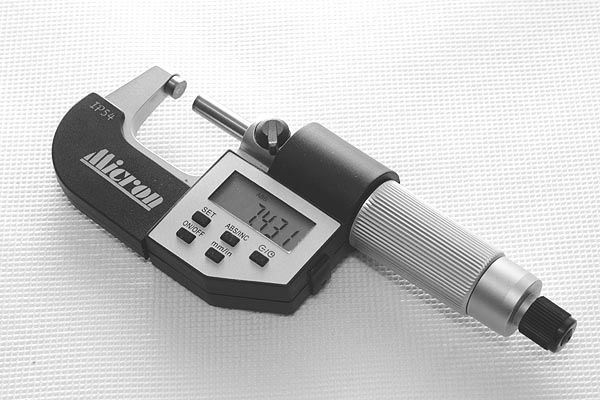

Электронный микрометр – в чем преимущество?

Мы уже обсуждали, что электронный микрометр — это улучшенная версия механического инструмента. Но какие преимущества он приносит на практике? Электронная индикация и возможность точной калибровки повышают точность и удобство измерений. Устройство отображает размеры с точностью до 1 мкм и погрешностью до 0,1 мкм. Многие модели имеют встроенную систему калибровки.

Электронный дисплей можно настроить на различные единицы измерения, такие как миллиметры или дюймы. Производители также добавляют полезные функции, например, индикатор уровня заряда батареи. Для снижения потребления энергии предусмотрена функция автоматического отключения, которая срабатывает через 5 минут бездействия.

Как пользоваться микрометром – простые рекомендации

Теперь, когда вы ознакомились с информацией о новом устройстве, пора разобраться, как правильно использовать микрометр для достижения максимальной точности измерений в пределах возможностей вашего инструмента.

Как пользоваться микрометром — пошаговая схема

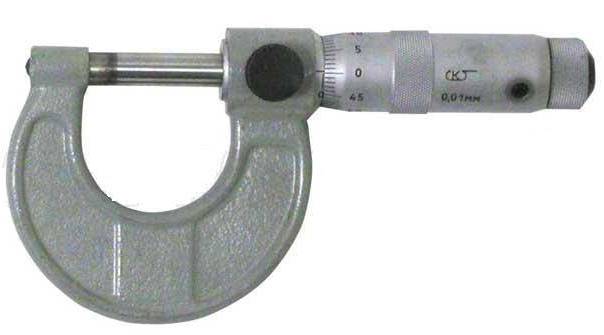

Шаг 1: Проверка и калибровка

Регулярно, а также сразу после покупки, проверяйте ваш инструмент на наличие дефектов в измерениях. Если шкала отклонилась, выполните регулировку с помощью ключа, который всегда входит в комплект. Чтобы удостовериться в точности прибора, проведите простую процедуру: сведите измерительные плоскости без детали. Когда винт касается противоположной плоскости, индикатор электронного микрометра должен показывать 0. В механическом устройстве барабан должен почти полностью закрывать стебель, а его скошенный край должен точно остановиться на нулевой отметке шкалы стебля. Ноль барабана должен совпадать с продольной линией стебля.

Перед началом измерений дайте детали и измерителю адаптироваться к одной температурной среде (в одном помещении) как минимум на 3 часа.

Шаг 2: Фиксация детали

На первый взгляд, процесс может показаться простым: вставьте деталь и зажмите её. Однако это не так. Прибор обладает высокой точностью, и любое чрезмерное усилие может исказить результаты и нарушить тонкую настройку системы. Чтобы избежать ошибок, в приборе предусмотрены специальные механизмы.

Сначала аккуратно подведите винт к детали рядом со второй измерительной плоскостью, вращая барабан. Как только почувствуете упор, немного измените положение рукоятки и продолжайте вращение трещотки — это последний элемент вращения. Когда услышите первый, второй и третий щелчки, это сигнализирует о том, что пора остановиться. Эти три щелчка означают, что деталь надежно зафиксирована.

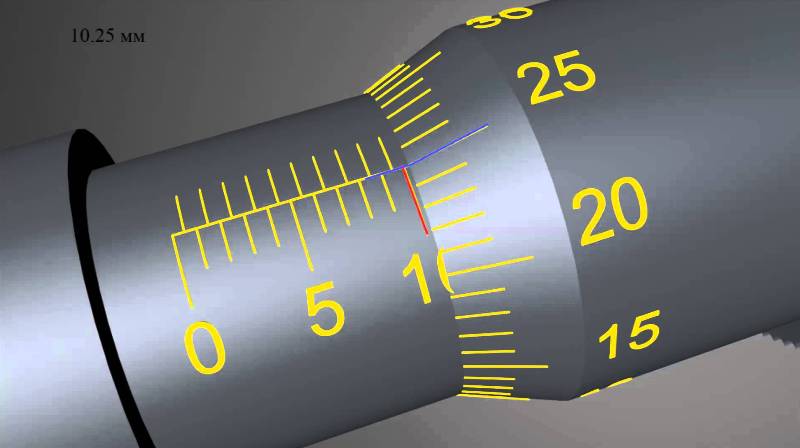

Шаг 3: Снимаем показания шкал

Электронный прибор отображает все необходимые данные на дисплее, что позволяет избежать поиска нужных значений. Однако с механическими инструментами нужно немного поработать. Начните снимать показания с самого крупного разряда, постепенно переходя к более мелким. Обратите внимание на шкалу стебля, которая остается неподвижной во время измерений. На ней расположены две шкалы: нижняя обозначает миллиметры (каждое деление соответствует 1 мм), а верхняя – половинки миллиметра (шаг 0,5 мм).

Определите, сколько делений на нижней шкале остается видимыми, где остановился край барабана (например, 6). Это будет первая цифра (6 мм). Если край барабана совпадает с делением верхней шкалы, после запятой будет 5. Если деление не видно, после запятой стоит ноль. Далее обратите внимание на шкалу барабана, где указаны сотые доли миллиметра, которые добавляются к десяткам. Например, если на верхней шкале не видно половинного деления, то у нас пока 6,0 мм. Если на барабане с горизонтальным штрихом стебля совпадает цифра 22, итог будет 6,0 + 0,22 = 6,22 мм. Если бы штрих на верхней шкале был виден, значение составило бы 6,5 мм, и к нему добавили бы 0,22, что дало бы 6,72 мм.

Приведенный пример касается наиболее распространенного типа этого инструмента. Однако для каждого прибора значение делений зависит от его класса точности, поэтому сначала ознакомьтесь с обозначениями на шкалах, а затем приступайте к расчетам.

Работа с микрометром и измерение лески

Применение микрометра в различных отраслях

Микрометр – это высокоточный инструмент, предназначенный для измерения малых расстояний и толщин с высокой степенью точности. Его применение охватывает множество отраслей, включая машиностроение, металлообработку, медицину и научные исследования. Рассмотрим подробнее, как микрометр используется в различных сферах.

1. Машиностроение и металлообработка

В машиностроении микрометры играют ключевую роль в контроле размеров деталей. Они позволяют измерять диаметр валов, толщину стенок труб и других компонентов с точностью до тысячных долей миллиметра. Это особенно важно в производстве, где точность размеров влияет на совместимость деталей и общую функциональность механизма. Микрометры могут быть как стандартными, так и специализированными, например, для измерения глубины или внутреннего диаметра.

2. Электроника

В производстве электронных компонентов микрометры используются для измерения толщины слоев полупроводниковых материалов, а также для контроля размеров микросхем. Здесь важна не только точность, но и возможность измерения на микронном уровне, что делает микрометры незаменимыми в этой области. Они помогают обеспечить высокое качество продукции и соответствие строгим стандартам.

3. Медицина

В медицине микрометры применяются для измерения толщины тканей и органов, а также в процессе создания медицинских инструментов. Например, при производстве хирургических инструментов важно, чтобы их размеры были точными, чтобы обеспечить безопасность и эффективность операций. Микрометры также используются в лабораториях для измерения образцов, что позволяет проводить точные анализы и исследования.

4. Научные исследования

В научных лабораториях микрометры служат для измерения различных физических и химических параметров. Они помогают исследователям в таких областях, как материаловедение, физика и химия, где точность измерений критически важна. Микрометры могут использоваться для измерения толщины пленок, размеров кристаллов и других малых объектов, что позволяет ученым делать важные открытия и развивать новые технологии.

5. Строительство и архитектура

В строительстве микрометры применяются для контроля размеров строительных материалов, таких как бетонные блоки и стальные конструкции. Точные измерения необходимы для обеспечения прочности и долговечности зданий. Архитекторы также используют микрометры для создания детализированных чертежей и моделей, что позволяет им точно передавать свои идеи строителям.

Таким образом, микрометр является универсальным инструментом, который находит применение в самых различных областях. Его способность измерять с высокой точностью делает его незаменимым в современных технологиях и производственных процессах, обеспечивая качество и надежность продукции.

Сравнение микрометров с другими измерительными инструментами

Микрометры являются одними из самых точных инструментов для измерения малых расстояний и размеров объектов. Однако, в мире измерительных инструментов существует множество альтернатив, каждая из которых имеет свои особенности и области применения. Чтобы лучше понять, в чем преимущества микрометров, важно рассмотреть их в сравнении с другими измерительными инструментами, такими как штангенциркули, линейки и измерительные приборы на основе лазерной технологии.

Штангенциркули – это универсальные инструменты, которые могут использоваться для измерения как внутренних, так и внешних размеров, а также глубины. Они обеспечивают достаточную точность для большинства бытовых и производственных задач, однако их точность обычно ограничивается 0,02-0,05 мм. В отличие от микрометров, которые могут достигать точности до 0,001 мм, штангенциркули не подходят для измерений, требующих высокой степени детализации.

Линейки – это простейшие инструменты для измерения длины, которые могут быть выполнены из различных материалов, таких как металл, пластик или дерево. Хотя линейки могут быть полезны для грубых измерений, их точность значительно ниже, чем у микрометров. Линейки обычно имеют деления с шагом 1 мм или 0,5 мм, что делает их менее подходящими для задач, требующих высокой точности.

Лазерные измерительные приборы представляют собой современное решение для измерения расстояний и размеров. Они используют лазерные технологии для получения высокоточных измерений на больших расстояниях. Однако, несмотря на их высокую точность, лазерные приборы могут быть менее эффективными при измерении малых объектов, где микрометры показывают свои преимущества. Кроме того, лазерные измерители могут быть более дорогими и требовать дополнительных условий для работы, таких как отсутствие препятствий на пути лазерного луча.

Таким образом, выбор между микрометром и другими измерительными инструментами зависит от конкретных задач и требований к точности. Микрометры идеально подходят для измерений, где необходима высокая степень детализации и точности, в то время как штангенциркули и линейки могут быть более удобными для общих измерений. Лазерные измерительные приборы, в свою очередь, могут быть полезны для работы на больших расстояниях, но не всегда подходят для мелких деталей. Важно учитывать все эти аспекты при выборе инструмента для измерений, чтобы достичь наилучших результатов.

Уход и обслуживание микрометра для долговечности

Микрометр – это высокоточный инструмент, который требует бережного обращения и регулярного обслуживания для обеспечения его долговечности и точности измерений. Правильный уход за микрометром включает в себя несколько ключевых аспектов, которые помогут сохранить его в идеальном состоянии на протяжении многих лет.

1. Чистка инструмента

После каждого использования микрометр необходимо очищать от загрязнений, пыли и остатков смазки. Для этого можно использовать мягкую ткань или специальные щетки. Важно избегать использования абразивных материалов, которые могут повредить поверхность инструмента. Если на измерительных поверхностях остались следы масла или грязи, рекомендуется использовать специальные чистящие средства, предназначенные для металлов.

2. Хранение

Правильное хранение микрометра также играет важную роль в его долговечности. Инструмент следует хранить в специальном футляре, который защищает его от механических повреждений и воздействия влаги. Необходимо избегать хранения микрометра в местах с высокой влажностью или резкими перепадами температур, так как это может привести к коррозии и изменению геометрии инструмента.

3. Регулярная калибровка

Для поддержания точности измерений микрометр необходимо периодически калибровать. Это можно сделать с помощью стандартных калибровочных блоков, которые позволяют проверить и при необходимости отрегулировать инструмент. Калибровку рекомендуется проводить не реже одного раза в год, а также перед началом работы, если микрометр долгое время не использовался.

4. Проверка на повреждения

Перед каждым использованием микрометра следует внимательно осмотреть его на наличие механических повреждений, таких как трещины, сколы или деформации. Если обнаружены какие-либо дефекты, инструмент необходимо отремонтировать или заменить, так как это может негативно сказаться на точности измерений.

5. Смазка

Для обеспечения плавного хода винта микрометра рекомендуется периодически смазывать его специальными маслами. Это поможет избежать износа и заедания механизма. Однако следует помнить, что избыточное количество смазки может привести к загрязнению измерительных поверхностей, поэтому важно использовать минимально необходимое количество масла.

Соблюдение этих простых рекомендаций по уходу и обслуживанию микрометра позволит значительно продлить срок его службы и обеспечить высокую точность измерений. Важно помнить, что микрометр – это не просто инструмент, а надежный помощник в мире точных измерений, который требует внимания и заботы.
