В данной статье мы рассмотрим, как изготовить направляющую приставку для дрели, которая позволит вам сверлить отверстия под углом 90 градусов с высокой точностью и удобством. Такие приспособления, включая стойки и фрезерные насадки, значительно упрощают процесс сверления, особенно при выполнении сложных задач, где требуется аккуратность и стабильность. Мы поделимся пошаговыми инструкциями и советами по созданию собственного сверлильного станка, что поможет вам сэкономить время и деньги, а также повысить качество ваших работ.

Насадки и направляющие

Приспособление KWB для бытовой электродрели позволяет сверлить с высокой точностью под заданным углом или перпендикулярно. Оно идеально подходит для работы с торцами досок и плитами ДСП. Простота, практичность и многофункциональность — главные преимущества этого устройства.

При установке устройства в вертикальном положении можно просверлить отверстие под углом 90 градусов.

Технические характеристики:

1. Для сверления под наклоном предусмотрена градуировка на 30, 45 и 60 градусов. Использовать устройство просто: выставьте метку по шкале, зафиксируйте и сверлите.
2. На основании есть два выступа с V-образными канавками, что значительно упрощает сверление труб.
3. Для повышения точности сверления в конструкции предусмотрен ограничитель глубины — кольцо с фиксатором, устанавливаемое на стойку.
4. Диаметр, подходящий для шейки электродрели, составляет 43 мм.
5. Зажим осуществляется с помощью винта с шестигранной головкой и гравера.
6. Расстояние от крепежной площадки до основания — 210 мм.
7. Диаметр отверстия в основании для выхода сверла равен 76 мм.

Мобильная стойка для дрели. Часть 1. Mobile stand for drills. Part 1.

Стойка для дрели ДИОЛД СМС-43

Устройство состоит из трёх ключевых компонентов: основания, колонны и траверсы для установки электродрели. Основание и траверса изготовлены из силумина. Поверхности стола и ножек обработаны шлифовкой за одну операцию, что обеспечивает их параллельность и, соответственно, перпендикулярность при сверлении. В основании предусмотрены фрезерованные пазы для крепления тисков. Высота колонны составляет 50 см, диаметр — 25 мм. Отверстие для установки дрели имеет диаметр 43 мм. Для регулировки глубины сверления предусмотрено стопорное кольцо. Направляющие для дрели, произведённые на заводе, имеют следующие особенности:

• конструктивный тип;
• привлекательный внешний вид;
• возможные неточности в сборке;
• разнообразие поставщиков;
• единственный производитель — Китай.

СТОЙКА ДЕРЖАТЕЛЬ ДРЕЛИ

Интересные факты

Вот несколько интересных фактов о создании направляющей приставки для дрели своими руками:

1. Точность и стабильность: Направляющая приставка позволяет значительно повысить точность сверления. При правильной конструкции она обеспечивает стабильное направление сверла, что особенно важно при работе с материалами, требующими высокой аккуратности, такими как дерево или металл.

2. Материалы для изготовления: Для создания направляющей приставки можно использовать различные материалы, такие как дерево, алюминий или даже пластиковые трубы. Например, деревянная конструкция может быть легко собрана из обрезков, что делает проект доступным и экономичным.

3. Многофункциональность: Направляющая приставка может быть адаптирована для различных задач. С помощью простых модификаций можно создать устройство для сверления под углом, фрезеровки или даже для создания отверстий с определённым шагом, что расширяет возможности использования дрели в домашних условиях.

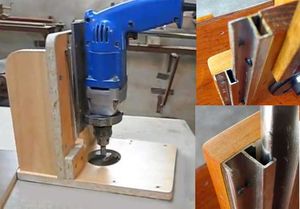

Изготовление устройства в домашних условиях

Многие пользователи недовольны ненадежностью стоек, произведенных в Китае. Используя такие устройства, достичь высокой точности сверления под прямым углом бывает сложно. Поэтому мастера создают собственные направляющие для дрели, ориентируясь на надежность и точность процесса сверления.

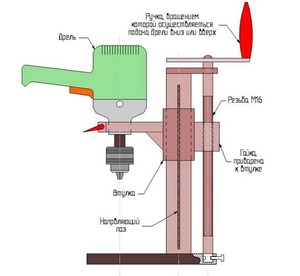

Как и в стандартных моделях, самодельная конструкция включает стол, стойку, траверсу и штурвал. Основание изготавливают из металла, который также служит рабочей поверхностью. Для этого используют металлические листы толщиной 10 мм и более. В предложенной конструкции основание состоит из двух сваренных швеллеров. Размер стола — 400х320х64 мм. Колонна изготавливается из квадратной профильной трубы размером 25х25 мм и толщиной стенки 1 мм. Длина колонны — 600 мм.

Траверса создается из аналогичной трубы, но размером 30х30 мм, к которой приварена пластина толщиной 15 мм с отверстием для шейки дрели и прорезью шириной 4 мм для фиксации зажимным механизмом.

Подъемное устройство основано на тросе, один конец которого прикреплен к траверсе, а другой — к верхнему краю стойки. Трос наматывается на ось, установленную на траверсе. На одном конце оси располагается штурвал. Траверса устанавливается на колонну и фиксируется с помощью троса.

Стойка вместе с траверсой помещается в карман из квадратного профиля сечением 30х30 мм и высотой 150 мм. Фиксация в кармане осуществляется с помощью винтов.

Самодельная направляющая для дрели обладает высокой прочностью и гарантирует точность и вертикальность сверления.

Самодельный кондуктор

Домашнему мастеру часто приходится ремонтировать мебель или создавать простые деревянные изделия, где детали соединяются встык. В таких случаях важно обеспечить точность и перпендикулярность отверстий. Сделать это на глаз невозможно, и не у каждого есть сверлильный станок или направляющая для дрели. Поэтому в мастерской должно быть устройство для сверления отверстий под прямым углом.

Классическим инструментом для точного сверления является кондуктор или направляющее устройство для сверла. Этот прибор выглядит довольно просто: металлическая планка размером 200х40х10 мм, в которой просверлены отверстия различных диаметров. Такой кондуктор называется накладным, и его преимущества заключаются в следующем:

• упрощает выполнение работы;
• повышает точность сверления;
• обеспечивает отверстие под углом 90 градусов.

Хотя такую вещь можно приобрести в магазине, она не всегда подходит для конкретной задачи. Поэтому простую направляющую для сверла можно изготовить самостоятельно.

Для создания насадки для сверления под прямым углом в торце плиты ДСП вам понадобятся:

• электролобзик;
• шлифмашинка;
• две струбцины;
• набор сверл;
• обрезки ДСП, толстослойной фанеры и ДВП;
• набор втулок с одинаковым наружным диаметром;
• шурупы 4х25 и 3,5х16 мм.

Необходимо подготовить планку ДСП размером 200х20х20 мм для втулок, а также две боковины из фанеры размером 200х30х5 мм. На планке ДСП нужно начертить осевую линию и разметить отверстия для сверления. Все отверстия следует просверлить сверлом, соответствующим наружному диаметру втулок. Для обеспечения точности и угла в 90 градусов сверление рекомендуется выполнять на станке. Внутренний диаметр втулок должен соответствовать требованиям для сборки мебели.

В полученные отверстия необходимо запрессовать втулки. Чтобы собрать устройство, к планке с установленными втулками нужно прикрепить боковины из фанеры толщиной 5 мм с обеих сторон с помощью шурупов. Затем следует проверить точность изготовления, наложив кондуктор на торец плиты ДСП.

Самодельная стойка для дрели своими руками.Часть2.Homemade drill press

Стойка для болгарки | Making Angle Grinder Stand

Фрезер своими руками

Электродрель — это инструмент с хорошим балансом, тихой работой и высокой надежностью. Мастера постоянно разрабатывают различные насадки и приспособления для дрели, чтобы расширить её функционал.

Принцип работы этого многофункционального инструмента прост. В его основе лежит вращение вала с высокой частотой. Этот инструмент позволяет выполнять множество задач: сверление, шлифовка, резка, очистка, распиловка и фрезерование. Достаточно установить на шпиндель нужную насадку, и дрель превращается в полноценный станок. Благодаря универсальности её часто называют многоцелевым инструментом. Она может выполнять функции:

• болгарки;
• точила;
• фрезера;
• сверлильного или токарного станка.

Если вам нужно выполнить небольшое количество фрезерных работ по дереву, нет необходимости приобретать дорогой ручной фрезер, если у вас уже есть электродрель. С её помощью можно создать простую насадку. Для этого из фанеры толщиной 8 мм вырежьте кольцо с внешним диаметром 100 мм и внутренним — 50 мм. На краях кольца, напротив друг друга, прикрутите шурупами два деревянных бруска размером 20х30 мм и длиной 100 мм.

Затем изготовьте крепление для дрели из двух брусков, предварительно вырезав в них отверстие диаметром 42 мм. Установите полученное крепление на бруски кольца с помощью шурупов. Всё, насадка готова. Закрепите её на шейке электродрели, зажмите в патрон торцевую фрезу, предварительно выставив нужный размер, и начинайте фрезеровать контуры деревянных изделий.

Любое самодельное приспособление, созданное для упрощения работы в мастерской или гараже, будет полезным. Часто возникает необходимость сверлить отверстия у края доски, что может привести к тому, что сверло уходит в сторону. Поэтому без специальных приспособлений или кондукторов не обойтись. Сверлить трубы малого диаметра также сложно без специальной приставки, так как сверло может сбиться с курса. И таких задач множество, поэтому каждое устройство, созданное в домашней мастерской, окажется весьма полезным.

Мобильная стойка для дрели. Часть 1. Mobile stand for drills. Part 1.

Выбор материалов для стойки

При создании направляющей приставки для дрели важным этапом является выбор материалов для стойки. Правильный выбор материалов не только обеспечит долговечность конструкции, но и повысит точность и удобство работы. Рассмотрим основные аспекты, которые следует учитывать при выборе материалов.

1. Дерево: Деревянные стойки являются одним из самых популярных вариантов благодаря своей доступности и простоте обработки. Для изготовления стойки лучше всего использовать древесину твердых пород, таких как бук или дуб, так как они обладают высокой прочностью и устойчивостью к деформациям. Дерево также легко поддается механической обработке, что позволяет создавать необходимые крепления и направляющие.

2. Металл: Металлические стойки, особенно из алюминия или стали, обеспечивают высокую прочность и устойчивость к нагрузкам. Алюминий легкий и не подвержен коррозии, что делает его отличным выбором для мобильных конструкций. Стальные стойки, в свою очередь, обладают большей жесткостью, но могут быть тяжелее и требуют дополнительной защиты от коррозии, например, покраски или оцинковки.

3. Пластик: Пластиковые стойки могут использоваться в легких конструкциях, где не требуется высокая прочность. Они легкие и устойчивы к влаге, но могут быть менее устойчивыми к механическим повреждениям. Пластик хорошо подходит для создания направляющих, но не рекомендуется использовать его в качестве основной стойки.

4. Комбинированные материалы: В некоторых случаях целесообразно использовать комбинированные материалы, например, деревянные стойки с металлическими креплениями. Это позволяет объединить преимущества различных материалов и создать более устойчивую и долговечную конструкцию.

5. Размеры и форма: При выборе материала также важно учитывать размеры и форму стойки. Для большей устойчивости и точности рекомендуется использовать профильные трубы или балки, которые обеспечивают необходимую жесткость. Размеры стойки должны соответствовать размерам вашей дрели и типу работ, которые вы планируете выполнять.

В заключение, выбор материалов для стойки направляющей приставки для дрели зависит от ваших потребностей, бюджета и предполагаемых условий эксплуатации. Уделите внимание качеству материалов и их совместимости, чтобы обеспечить надежность и эффективность вашей конструкции.

Инструменты, необходимые для сборки

Для сборки направляющей приставки для дрели вам понадобятся несколько основных инструментов и материалов. Важно заранее подготовить все необходимое, чтобы процесс сборки прошел гладко и без задержек.

• Дрель — основной инструмент, который будет использоваться для сверления отверстий в различных материалах. Убедитесь, что у вас есть подходящие сверла для работы с деревом или металлом, в зависимости от ваших планов.
• Лобзик или циркулярная пила — эти инструменты понадобятся для резки деревянных или пластиковых деталей, из которых будет собираться стойка. Лобзик удобен для криволинейных резов, а циркулярная пила — для прямых.
• Уровень — необходим для проверки горизонтальности и вертикальности собранной конструкции. Это поможет избежать ошибок при установке направляющей.
• Рулетка — для точных измерений всех деталей. Правильные размеры являются ключевыми для стабильности и функциональности стойки.
• Отвертка и набор бит — для сборки конструкции с использованием саморезов или винтов. Убедитесь, что у вас есть как крестовые, так и плоские битки.
• Клей для дерева — может использоваться для дополнительного укрепления соединений между деталями. Это особенно важно, если вы планируете использовать стойку для тяжелых работ.
• Зажимы — помогут удерживать детали в нужном положении во время сборки и склеивания. Это обеспечит точность и надежность соединений.
• Шлифовальная бумага — для обработки краев и поверхностей деталей, чтобы избежать заноз и обеспечить более аккуратный внешний вид.
• Защитные очки и перчатки — не забывайте о безопасности. Защитные очки защитят ваши глаза от пыли и мелких частиц, а перчатки уберегут руки от травм.

Собрав все необходимые инструменты, вы сможете приступить к созданию направляющей приставки для дрели. Убедитесь, что у вас есть достаточно места для работы и что все материалы под рукой, чтобы процесс сборки прошел быстро и эффективно.

Тестирование и настройка направляющей приставки

После завершения сборки направляющей приставки для дрели, следующим важным этапом является её тестирование и настройка. Этот процесс позволит убедиться в том, что устройство работает корректно и обеспечивает необходимую точность при выполнении работ.

Первым шагом в тестировании является проверка всех соединений и креплений. Убедитесь, что все элементы конструкции надежно зафиксированы и не имеют люфта. Для этого можно слегка покачать направляющую и проверить, нет ли ненужного движения в местах соединений. Если вы заметили какие-либо проблемы, их следует устранить до начала тестирования.

Далее, необходимо установить дрель на направляющую приставку. Убедитесь, что дрель надежно закреплена и не может сдвинуться во время работы. Проверьте, что сверло установлено правильно и находится в вертикальном положении. Это критически важно для получения точных отверстий.

Теперь можно переходить к первому тестовому сверлению. Для этого выберите подходящий материал, например, древесину или фанеру, и отметьте место, где планируете сделать отверстие. Убедитесь, что направляющая приставка установлена на ровной поверхности, чтобы избежать перекосов.

При включении дрели начните сверление на низких оборотах, чтобы проверить, как ведет себя устройство. Обратите внимание на стабильность работы и отсутствие вибраций. Если вы заметили, что дрель начинает «бежать» или отклоняться от заданного направления, возможно, потребуется отрегулировать угол наклона или высоту направляющей.

После успешного тестирования на низких оборотах, можно увеличить скорость сверления и повторить процесс. Это позволит вам оценить, как приставка справляется с более интенсивной работой. Важно следить за тем, чтобы сверло не перегревалось и не заклинивало в материале.

Если в процессе тестирования возникли какие-либо проблемы, такие как неравномерное сверление или трудности с управлением дрелью, стоит вернуться к настройкам. Возможно, потребуется изменить угол наклона направляющей или проверить, правильно ли установлены направляющие элементы. Также стоит убедиться, что сама дрель находится в хорошем состоянии и исправна.

После завершения всех тестов и необходимых настроек, рекомендуется провести финальную проверку. Сделайте несколько отверстий в разных местах и материалах, чтобы убедиться в универсальности и надежности вашей направляющей приставки. Если все прошло успешно, вы можете быть уверены, что ваше устройство готово к полноценному использованию.
