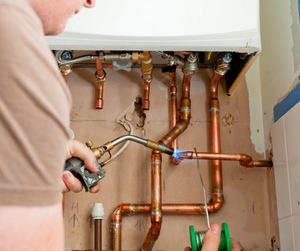

Пайка медных труб является важным этапом в монтаже и ремонте водопроводных систем, обеспечивая надежные и долговечные соединения. В данной статье мы рассмотрим особенности использования мягкого припоя, который идеально подходит для пайки медных труб в системах ЖКХ. Вы узнаете, как правильно выбрать инструменты, припой и флюс, а также получите советы по технике безопасности при работе с горячими материалами. Эта информация будет полезна как профессиональным сантехникам, так и домашним мастерам, стремящимся выполнить работу качественно и безопасно.

Условия обеспечения прочности

Одним из ключевых факторов, обеспечивающих герметичность и прочность паяных соединений, является правильная ширина шва. Для достижения этого критерия используются специальные устройства, такие как разъёмы, двухконечные колена, колпачки и тройники. Медь можно паять с помощью следующих типов припоя:

• мягкие припои (с температурой плавления ниже 450 °C);
• твёрдые припои (с температурой плавления выше 450 °C).

Для медных водопроводных труб применяются следующие виды припоя:

• 40% свинца и 60% олова;
• 95% олово-сурьмы и 5% свинца;
• 50% свинцовый припой, который рекомендуется использовать на линиях сплава меди, не предназначенных для питьевой воды;
• бессвинцовый припой, подходящий для труб в системах водоснабжения.

Пайка медных труб — мастер класс

Подготовка рабочего места

Пайка медных труб начинается с подготовки рабочего пространства и выбора необходимых инструментов и материалов.

Список инструментов для пайки:

1. Резак для меди.
2. Металлическая щетка.
3. Трубогиб.
4. Абразивная ткань.
5. Флюс в пастообразной форме.
6. Бессвинцовый припой.
7. Перчатки.
8. Защитные очки.

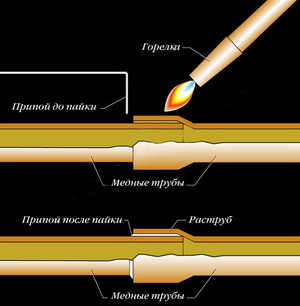

Монтаж соединений выполняется с помощью специализированных горелок, работающих на пропановой смеси с воздухом или ацетиленом с кислородом. Температура пламени при использовании пропана и воздуха достигает примерно 1900 °C, а при ацетиленовом горении — около 3100 °C. Высокая температура пламени оксиацетилена ускоряет нагрев до необходимой температуры для пайки, но может привести к нежелательному плавлению поверхности труб.

Качество пайки зависит от используемого инструмента, особенно от колпачка горелки. Даже стандартная горелка может затруднить нагрев из-за высокой теплопроводности меди (411 Вт/м·К), особенно в труднодоступных местах. В таких случаях эффективнее использовать горелки с колпачками, которые обеспечивают равномерный нагрев области соединения.

Пайка медных труб

Интересные факты

Вот несколько интересных фактов о пайке медных труб в системах водопровода:

1. Температура плавления: Для пайки медных труб используется специальный припой, который плавится при температуре около 450-500°C. Это значительно ниже температуры плавления меди (около 1085°C), что позволяет соединять трубы без их повреждения.

2. Преимущества меди: Медь обладает естественными антимикробными свойствами, что делает медные трубы отличным выбором для водопроводных систем. Они не только долговечны, но и помогают поддерживать чистоту воды, предотвращая размножение бактерий.

3. Техника пайки: Пайка медных труб требует определенных навыков и знаний. Важно правильно подготовить поверхности труб, используя шлифовку и очистку, чтобы обеспечить качественное соединение. Также необходимо учитывать, что пайка должна проводиться в хорошо проветриваемом помещении, чтобы избежать вредных паров.

Общий порядок работ

Перед началом пайки медных трубок необходимо точно отмерить и отрезать их до нужной длины с помощью резака или ножовки. Если использовалась ножовка, для ровного среза следует обработать края напильником или удалить заусенцы с помощью развёртки или другого инструмента для обработки острых краёв. Если трубка имеет неправильную форму, её следует привести в соответствие с помощью калибровочного инструмента.

Поверхности трубопровода должны быть тщательно очищены и свободны от загрязнений, таких как масло, жир или оксид. Для этого можно использовать щётку из нержавеющей стали или наждачную ткань. Если на трубке есть жирные пятна, их следует удалить растворителем, а также избавиться от посторонних частиц, таких как пыль от шлифовки, протерев поверхность сухой тканью. Стыковая поверхность должна быть безупречно чистой.

Правильное нанесение флюса гарантирует равномерное покрытие концов труб и внутренних поверхностей фитингов. Это предотвратит окисление меди во время нагрева, когда она достигнет необходимой температуры для пайки. Не стоит использовать избыточное количество флюса, так как это может привести к коррозии внутри трубы.

Излишки флюса удаляются с помощью хлопчатобумажной ткани. Работать с ним голыми руками не рекомендуется, так как химические вещества могут быть вредны для кожи. После установки фитинга или труб в систему следует начинать пайку с верхней части шва. Как только шов начнёт нагреваться, припой растечётся по всему соединению. В этот момент необходимо держать паяльник на расстоянии от трубы.

Для небольших работ идеально подходит сварка с использованием пропановой горелки, в то время как для труб диаметром более 3/4 дюйма лучше использовать ацетилен. Перед началом сварки важно убедиться, что в трубе нет давления. Процесс пайки нельзя проводить, если в трубе осталась вода. Необходимо слить воду и дождаться полного высыхания. Нагрев труб следует осуществлять с обеих сторон, медленно поворачивая пламя вокруг соединения для равномерного распределения тепла, пока припой не начнёт плавиться и не соприкоснётся со швом.

Латунные фитинги требуют большего тепла. Пламя следует установить на среднем или высоком уровне для достижения необходимой температуры плавления. Если пламя настроено правильно, оно будет иметь различные оттенки синего. Чрезвычайно высокие температуры находятся за пределами видимой части пламени. Вставьте конец флюсованной трубки в фитинг и удерживайте конструкцию для правильного выравнивания, пока сплав для пайки не затвердеет.

После этого необходимо удерживать шов в течение нескольких секунд (или дольше, в зависимости от его размера). Теперь ваша сборка готова к пайке. Для большинства работ с использованием кислородно-ацетиленовых газов рекомендуется применять нейтральное или науглероженное пламя с чётко выраженным внутренним конусом.

Следует избегать окисляющего пламени. Избыток ацетилена может удалить поверхностные оксиды с меди, что сделает её яркой, а не тусклой или почерневшей из-за неправильного окислительного пламени.

Пайка с использованием воздушных или ацетиленовых факелов является популярной альтернативой кислородной. Поток топливного газа всасывает воздух в смеситель, что способствует улучшению сгорания и повышению температуры пламени. Нагрев трубки следует начинать, направляя факел в точку, расположенную рядом с фитингом.

Распределяйте пламя попеременно вокруг трубки и фитинга, пока оба элемента не достигнут температуры пайки перед добавлением паяльного наполнителя. При использовании флюса нагрев трубки следует продолжать до тех пор, пока температура не достигнет «барботирующего» диапазона, когда режим станет тихим, а сплав — жидким и прозрачным, как чистая вода.

Только после того, как основные металлы достигнут температуры пайки, техник может добавить наполнитель. В этот момент пламя можно быстро поднести к кончику наполнителя, чтобы начать процесс плавления. Всегда держите оба фитинга и трубки в нагретом состоянии, перемещая пламя над трубой и фитингом, когда сплав для пайки проникает в соединение. Припой будет диффундировать и полностью заполнять все области шва.

После заполнения зоны сварного соединения следует прекратить подачу припоя. Избыточный припой не улучшает качество или надёжность пайки и становится отходами. Все остатки флюса должны быть удалены для проверки и испытания под давлением. Сразу после завершения пайки необходимо закалить и удалить остатки флюса, при необходимости используя наждачную ткань или проволочную щётку.

Пайка медных труб v.2

Пайка медных труб

Паяем медные трубы для отопления без разговоров

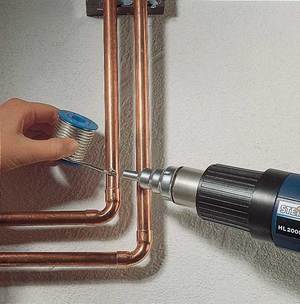

Мягкая пайка водопроводных труб

Для пайки труб диаметром менее 28 мм рекомендуется использовать только мягкий припой для медных труб. Это поможет избежать перегрева материала и повреждения поверхности. Подготовка соединения для пайки практически не отличается от стандартной процедуры: нужно выполнить резку труб, удалить заусенцы на краях, расширить концы труб (если не используются соединители), очистить поверхность в месте соединения и нанести флюс. Наиболее подходящими припоями для мягкой пайки медных труб являются свинцово-оловянные припои.

Важно помнить, что по санитарным нормам нельзя применять припой, содержащий кадмий и свинец, в системах для питьевой воды. В таких случаях используются олово-медный (S – Sn97Cu3) и оловянно-серебряный (S – Sn97Ag3) припой. Часто для пайки мягких медных труб применяются флюсы или соединители с зажимным припоем, содержащим флюс. Прочность на сдвиг соединений, выполненных с использованием мягкого припоя, обычно не превышает 50 МПа и значительно снижается при повышении температуры, что ограничивает использование мягких припоев в системах, работающих при температурах до 110 °C.

Кроме того, необходимо использовать паяльный поток, который удаляет оксиды с поверхности соединяемых элементов и защищает их от повторного окисления в процессе пайки. Флюсы для мягкой пайки обычно имеют форму пасты, геля или жидкости и должны оставаться неагрессивными после пайки. Для систем, предназначенных для питьевой воды, они должны быть нетоксичными и легко смываться холодной водой.

тест паяльной пасты Cu-Rofix®3 FELDER

Твёрдая пайка медных соединений

Для соединения твердых медных конструкций рекомендуется использовать медно-фосфорное связующее с добавлением серебра. Это улучшает пластические характеристики припоя. Оптимальными являются серебряные сплавы Ag-Cu-Zn или Ag-Cu-Zn-Sn. Более экономичным вариантом являются оловянно-фосфорные припои, так как они стоят дешевле серебряных. Дополнительным плюсом этих припоев является отсутствие необходимости в флюсе, поскольку фосфор эффективно восстанавливает оксиды меди на паяных поверхностях.

В других случаях рекомендуется применять флюс с соответствующей активностью в зависимости от температуры пайки и плавления припоя. Флюсы могут быть в виде пасты, порошка или суспензии. На рынке также доступны флюсы, содержащие припой, либо в виде покрытия, либо в сердцевине самого припоя. В этом случае дополнительный флюс для обработки паяных участков не требуется.

Прочность соединений, выполненных с медно-фосфорными припоями, составляет примерно 120 МПа, тогда как серебряные припои обеспечивают прочность около 170 МПа. Это значительно превышает прочность соединений, созданных с использованием оловянных припоев.

Пайка меди. Пайка медных труб. Soldering copper. Soldering copper pipes.

Крепёж для медных труб

Трубные хомуты надежно фиксируют трубы к стенам, опорным балкам или другим конструкциям. Эти зажимы могут быть выполнены в виде одного кронштейна с двумя отверстиями для крепления к жесткой поверхности или в виде гибкой металлической полосы с отверстиями, расположенными через равные промежутки. Для установки любого типа зажима необходимо крепление к стене или балке.

Существует несколько вариантов крепежных элементов:

• зажимы для медных труб;
• гвозди;
• винты и болты;
• пластиковые зажимы и крепежные элементы;
• альтернативные крепежные решения.

Медные трубы часто требуют использования зажимов, так как применение того же материала снижает риск коррозии, вызванной низкими электрическими токами при соединении различных металлов. Медь обеспечивает гибкость зажима, позволяя трубам расширяться и сжиматься в зависимости от погодных условий. Зажимы для труб доступны в форме C-образных конструкций или в виде гибких полос из меди с отверстиями, пробитыми вдоль. Оба типа подходят для медной сантехники.

Гвозди вставляются с обеих сторон зажима трубы и фиксируют его на месте, обеспечивая надежное крепление к стене или другой поверхности. Они наиболее эффективны при работе с древесиной, но могут также использоваться с гипсокартоном и открытым сайдингом.

Важно выбирать оцинкованные гвозди, чтобы избежать коррозии головок со временем. Установка крепежа требует внимательности, так как медные трубы легко деформируются, и неаккуратный удар молотком может их повредить. Перед пайкой рекомендуется ознакомиться с видеоуроками, где демонстрируется правильная техника.

Винты и болты — еще один вариант для крепления хомутов. Винты требуют использования сверла, но обеспечивают более прочное соединение, чем гвозди. Они хорошо подходят для древесины, а также могут быть установлены в бетонные или другие твердые поверхности. Некоторые хомуты для труб фиксируются с помощью болтов, которые обычно идут в комплекте. Рекомендуется использовать оцинкованные винты и болты, чтобы минимизировать риск коррозии.

Также можно применять пластиковые зажимы и крепежные элементы с медными трубами. Пластик не подвержен коррозии на медной поверхности и обеспечивает такое же надежное крепление, как и медные зажимы. Пластиковые застежки-молнии также используются для соединения трубы с другими поверхностями. Это удобно, когда использование медного зажима с гвоздями или винтами нецелесообразно, например, при соединении нескольких труб. Пластиковые застежки-молнии доступны в различных размерах для любых нужд.

Разница между пайкой медни и латуни

Пайка — незаменимый инструмент при ремонте сантехники в ванной. Однако это не универсальная процедура, и в зависимости от ситуации могут потребоваться разные технологии. Например, пайка латунных труб сложнее, чем медных, поскольку латунные фитинги требуют более высоких температур для успешного соединения.

Процесс соединения латунных и медных водопроводных труб схож, но ключевое отличие в том, что латунь требует значительно большего количества тепла для качественного расплавления припоя. Для достижения нужной температуры, при которой припой начнет плавиться, латунь необходимо нагреть в пять или шесть раз сильнее, чем медь. Это подразумевает использование более мощного паяльного факела, больший временной промежуток для нагрева и внимательное наблюдение за поведением пламени со всех сторон.

Латунные трубы имеют свои особенности, поэтому перед началом пайки важно убедиться, что давление внутри соединения не накапливается и свободно выходит в окружающую среду.

Практика показывает, что пропановые горелки часто не обеспечивают достаточную температуру для работы с латунью. В таких случаях рекомендуется использовать специальный газ — смесь метилацетилена и пропадиена, которая способна достичь более высоких температур, чем пропан. Также не стоит экономить на флюсе или паяльной пасте при соединении труб.

https://youtube.com/watch?v=B2gXziD-gwU

Правильная пайка медных труб.

Выбор материалов для пайки

При выполнении пайки медных труб в системах водопровода важным этапом является правильный выбор материалов. Это включает в себя как сами трубы, так и припой, флюс и инструменты, которые будут использоваться в процессе пайки.

Медные трубы бывают разных типов, и для водопроводных систем чаще всего используются трубы из меди марки C12200 (или 99,9% меди). Они обладают высокой коррозионной стойкостью и долговечностью. Важно выбирать трубы с соответствующим диаметром и толщиной стенки, которые соответствуют требованиям вашего проекта. Для водопроводных систем обычно используются трубы с диаметром от 15 до 28 мм.

Припой для пайки медных труб должен быть выбран с учетом типа системы. Наиболее распространенными являются бессвинцовые припои, содержащие серебро, медь или олово. Припой с содержанием серебра (например, 4% серебра) обеспечивает надежное соединение и хорошую прочность. Для пайки водопроводных труб можно использовать припой с температурой плавления около 450-600°C, что позволяет избежать перегрева меди и ее деформации.

Флюс играет важную роль в процессе пайки, так как он очищает поверхность труб и припоя, предотвращая образование оксидов. Для пайки медных труб рекомендуется использовать флюсы на основе борной кислоты или специальные флюсы, предназначенные для пайки меди. Важно помнить, что флюс должен быть безопасным для питьевой воды, поэтому выбирайте только те продукты, которые имеют соответствующие сертификаты.

Инструменты для пайки медных труб также имеют значение. Вам понадобятся:

• Резак для труб — для аккуратного и ровного среза медных труб.
• Наждачная бумага или металлическая щетка — для очистки концов труб перед пайкой.
• Паяльник или газовая горелка — для нагрева соединения до температуры плавления припоя.
• Зажимы или держатели — для фиксации труб во время пайки.

При выборе материалов для пайки медных труб важно учитывать не только их качество, но и совместимость друг с другом. Правильный выбор обеспечит надежность и долговечность соединений в вашей водопроводной системе.

Инструменты для пайки медных труб

Для успешной пайки медных труб в системах водопровода необходимо иметь в арсенале определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс пайки, но и обеспечит надёжность и долговечность соединений.

1. Паяльник для медных труб
Основным инструментом для пайки медных труб является паяльник. Для работы с медью рекомендуется использовать газовый или электрический паяльник. Газовые паяльники обеспечивают высокую температуру и мобильность, что удобно для работы в ограниченных пространствах. Электрические паяльники, как правило, имеют более стабильную температуру и могут быть использованы для более точной пайки.

2. Флюс
Флюс — это специальное вещество, которое помогает удалить оксиды с поверхности медных труб и обеспечивает лучшее сцепление припоя с металлом. Для пайки медных труб рекомендуется использовать флюсы на основе солей, такие как флюс для пайки меди. Важно выбирать флюс, который подходит для вашего типа припоя, чтобы избежать коррозии и обеспечить качественное соединение.

3. Припой
Припой — это сплав, который используется для соединения медных труб. Для пайки медных труб чаще всего используют оловянно-свинцовые или серебряные припои. Серебряные припои обеспечивают более прочные соединения и лучше подходят для систем, где требуется высокая надёжность, например, в водопроводе. Оловянно-свинцовые припои проще в использовании и подходят для менее ответственных соединений.

4. Инструменты для подготовки труб
Перед пайкой медные трубы необходимо подготовить. Для этого вам понадобятся:

• Трубогиб — для создания изгибов в трубах без их повреждения.
• Нож для труб — для аккуратной обрезки труб до нужной длины.
• Шлифовальный инструмент — для удаления заусенцев и подготовки поверхности труб перед пайкой.

5. Защитные средства
Не забывайте о безопасности во время работы. Рекомендуется использовать защитные очки и перчатки, чтобы избежать травм. Также стоит позаботиться о хорошей вентиляции в помещении, где будет проводиться пайка, так как при нагревании могут выделяться вредные пары.

6. Дополнительные инструменты
В зависимости от сложности работы могут понадобиться и другие инструменты, такие как:

• Ключи для труб — для затягивания фитингов и соединений.
• Уровень — для проверки горизонтальности и вертикальности трубопровода.
• Измерительная лента — для точного измерения длины труб.

Собрав все необходимые инструменты и материалы, вы сможете приступить к пайке медных труб, обеспечив надёжное и долговечное соединение в вашей системе водопровода.

Безопасность при выполнении работ

При выполнении пайки медных труб в системах водопровода крайне важно соблюдать меры безопасности, чтобы избежать травм и повреждений. Пайка требует использования высоких температур и специальных инструментов, что делает соблюдение правил безопасности обязательным.

Во-первых, необходимо обеспечить хорошую вентиляцию в помещении, где будут проводиться работы. Пайка может выделять вредные пары и дым, которые могут быть опасны для здоровья. Если вы работаете в закрытом пространстве, рекомендуется использовать вентиляторы или открывать окна для обеспечения притока свежего воздуха.

Во-вторых, следует использовать защитные средства. Обязательно наденьте защитные очки, чтобы избежать попадания капель расплавленного припоя или других материалов в глаза. Рекомендуется также использовать перчатки, которые защитят руки от ожогов и механических повреждений. Если вы работаете с газовыми горелками, стоит надеть защитную одежду, которая не будет легко воспламеняться.

Третий аспект безопасности касается правильного обращения с инструментами. Убедитесь, что все инструменты находятся в исправном состоянии и используются по назначению. Не забывайте о том, что горячие поверхности могут вызвать ожоги, поэтому используйте специальные захваты или щипцы для работы с нагретыми элементами.

Также важно следить за тем, чтобы в рабочей зоне не было легковоспламеняющихся материалов. Уберите все лишние предметы, такие как тряпки, бумага и другие горючие вещества, которые могут загореться от искры или высокой температуры. Если вы работаете с газовой горелкой, убедитесь, что вблизи нет открытого огня или источников воспламенения.

Наконец, перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы, а также что вы ознакомлены с процессом пайки медных труб. Это поможет избежать спешки и, как следствие, ошибок, которые могут привести к травмам или повреждениям.

Соблюдение этих простых, но важных правил безопасности поможет вам успешно выполнить пайку медных труб и избежать неприятных ситуаций в процессе работы.
