Электропроводка в гараже – это не только необходимость, но и важный шаг к созданию комфортного и безопасного рабочего пространства. В этой статье мы подробно рассмотрим, как самостоятельно провести электропроводку, включая установку рубильника, что обеспечит надежное отключение электроэнергии в случае необходимости. Мы поделимся полезными советами и рекомендациями, а также предложим видеоуроки, которые помогут вам избежать распространенных ошибок и соблюсти все правила безопасности при выполнении этой работы.

Электропроводка в гараже, или как правильно распределить электроэнергию

Если электричество от электростанции поступает к вашему дому без перебоев, и вы хотите подключить его в новом гараже, ознакомьтесь с этой статьей. Правила прокладки кабеля известны как профессиональным электрикам, так и любителям-умельцам, которые могут творить чудеса с электропроводкой. Однако даже они строго следуют нормам безопасности. Важно помнить, что внутренняя проводка в гараже требует соблюдения комплекса ЭТМ (электрозащитных технических мероприятий). Эти правила необходимо соблюдать.

Также стоит учитывать особенности конструкции здания, так как в разных домах могут быть различные системы электропроводки. В первую очередь, определите, где расположен ваш гараж – в самом доме или это отдельное строение. В любом случае, подключение к внешним электросетям обязательно (это может быть воздушная линия или кабель, проложенный под землей). Здесь существуют строгие нормы, но будем считать, что эта часть электропроводки у вас уже имеется. Как и в обычной квартире или доме, электричество, поступающее в гараж, должно фиксироваться и учитываться с помощью счетчика (это необходимо для последующей оплаты). Многие не любят электрические счетчики, но если вы хотите избежать проблем и отключений, лучше установить одно устройство на все строения сразу. Щиток с предохранительными устройствами идеально подойдет для установки счетчика.

Для подключения проводки к счетчику от вводного устройства потребуется использовать кабель. В вашем гараже, скорее всего, будет не так много электроприборов, как, например, на кухне, но некоторые умельцы успешно превращают свои гаражи в полноценные дополнительные комнаты – с обогревом (батареи или электрокамины), мини-кухней (с кофеваркой, электроплиткой и электрочайником), телевизором, компьютером, принтером и так далее. В итоге такой гараж может выглядеть как дополнительная комната на первом этаже вашего дома. Устройства защитного отключения (УЗО) также необходимо установить, даже если речь идет о хозяйственной постройке. Электричество будет поступать от главного вводно-распределительного устройства (расположенного рядом с вводом питающей линии) по групповым линиям к розеткам и системе освещения. В гараже желательно установить несколько розеток. Лучше иметь одну лишнюю, чем потом испытывать нехватку.

электромонтаж гаража своими руками. электрика в гараже.

Электропитание или проводка в гараже своими руками

Существует множество рекомендаций по организации электроснабжения гаража. Некоторые из них обязательны, другие — лишь советы. Главное — не забывать о правилах безопасности!

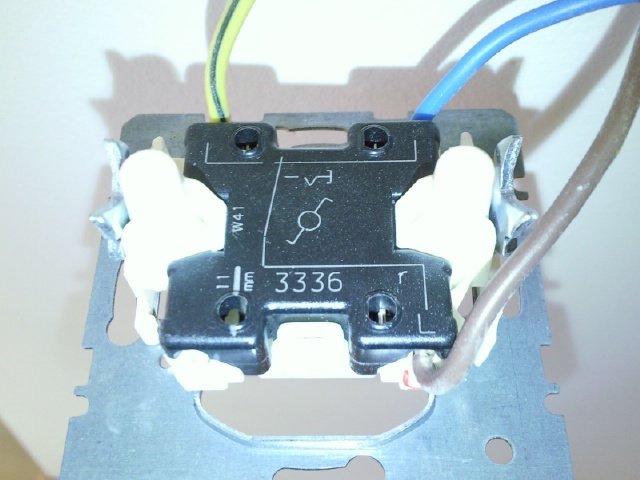

• Электрическая энергия чаще всего подается в гаражи по однофазной системе, что требует наличия линейного и нулевого проводов. При внутренней разводке кабели групповой сети обязательно должны быть трехжильными.
• Подключение электроэнергии должно происходить в присутствии представителя вашей энергоснабжающей компании. Это требование соблюдается не всегда.
• Установку новой проводки должен выполнять лицензированный специалист. Если вы решите сделать это самостоятельно, проконсультируйтесь с профессиональным электриком, чтобы избежать ошибок.
• Все мощные электрические устройства с металлическими корпусами (например, стиральные машины, кондиционеры, бойлеры) должны быть заземлены, то есть соединены с нулевым проводом вашей электросети.

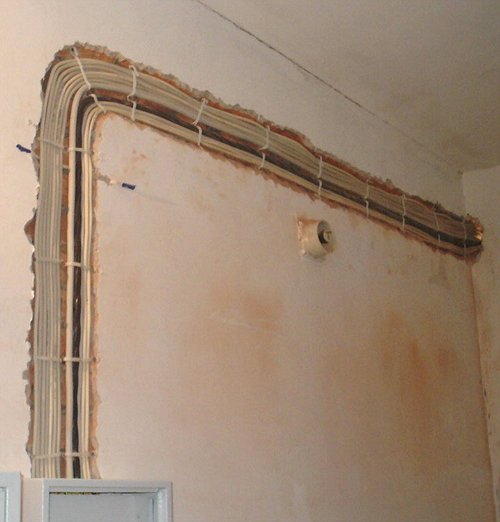

• Если электропроводка монтируется в кирпичном гараже, предпочтение следует отдавать скрытой проводке, укладываемой под слоем штукатурки. В гараже с бетонными перекрытиями, где есть пустоты, провода можно прокладывать по ним, избегая штробления бетона. Провода должны быть с двойной изоляцией.
• Если проводка планируется под полом, линии следует прокладывать в трубах или засыпать цементом. Как и в обычных домах, провода от распределительных коробок должны укладываться строго по вертикали или горизонтали, а не по диагонали.
• При прокладке проводов на стыках (между стеной и полом) учитывайте высоту плинтуса, чтобы не повредить проводку. Рядом с дверью гаража кабель следует укладывать на расстоянии около 100 мм от пола.
• В деревянных домах обычно применяется открытая проводка. В отличие от кирпичных, дерево может легко загореться от искры при коротком замыкании. В каркасных или панельных домах электросети уже встроены в стены.
• Можно установить специальные кабель-каналы для открытой проводки, что позволит удобно скрыть различные кабели, такие как телефонные, электрические, телевизионные или компьютерные.
• В отдельно стоящем гараже рекомендуется использовать проводку в металлических трубах и герметичные электроустановочные материалы. Если помещение сырое (например, гараж в подвале), лучше использовать напряжение 12 В.
• Учтите, что новая проводка в вашем гараже будет в основном предназначена для подключения различных инструментов и, возможно, сварочного оборудования. Поэтому выбирайте провода с запасом. Также потребуется установить единый электрощит, расположенный близко к входу в гараж, с набором автоматических выключателей.

Электропроводка в гараже своими руками. 1 часть

Интересные факты

Вот несколько интересных фактов о проводке в гараже и о том, как сделать все своими руками:

1. Безопасность прежде всего: При проведении электричества в гараже важно учитывать не только мощность оборудования, но и безопасность. Использование защитных устройств, таких как автоматические выключатели и УЗО (устройства защитного отключения), может предотвратить короткие замыкания и защитить от поражения электрическим током. Самостоятельная установка таких устройств требует знаний, но значительно повышает безопасность.

2. Выбор материалов: Для проводки в гараже часто используют кабели с изоляцией, устойчивой к воздействию влаги и механическим повреждениям. Например, кабель ВВГнг-LS (с низким дымо- и газовыделением) идеально подходит для таких условий. Это позволяет избежать проблем, связанных с коррозией и перегревом проводов.

3. Планирование освещения: Правильное освещение в гараже не только улучшает видимость, но и повышает безопасность. Использование светодиодных ламп позволяет значительно сократить потребление электроэнергии и увеличить срок службы освещения. При проектировании освещения стоит учитывать расположение рабочих зон и возможные источники света, чтобы избежать теней и обеспечить равномерное освещение.

Эти факты помогут вам лучше понять, как правильно организовать проводку в гараже и сделать это безопасно и эффективно.

Электропроводка в гараже своими руками – пошаговая инструкция монтажа

Как сделать электропроводку в гараже своими руками — пошаговая схема

Шаг 1: Подготовка и безопасность

Уберите из гаража все емкости, такие как канистры с бензином, керосином или краской. Заправка автомобиля в гараже запрещена по правилам пожарной безопасности. Также не рекомендуется использовать промывочные жидкости на основе керосина. Если эти требования не будут выполнены, ваше помещение будет классифицировано как В-la. Это подразумевает использование газоводопроводных труб при установке электропроводки, а все осветительные приборы должны соответствовать стандартам взрывобезопасности. Кроме того, все предохранители и выключатели для осветительных цепей должны находиться в отдельном взрывобезопасном помещении, например, на улице.

Шаг 2: Выбираем провод

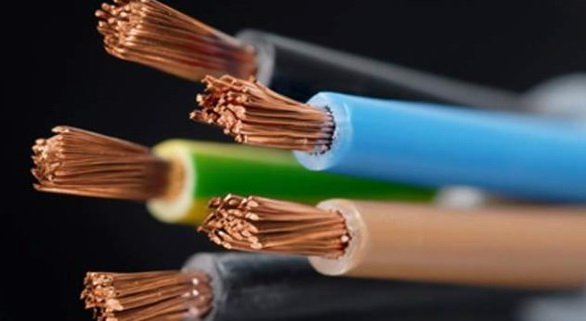

Для электропроводки можно выбрать как медный, так и алюминиевый провод, но медный вариант считается более предпочтительным.

Сопротивление алюминиевого провода выше, чем у медного, поэтому специалисты рекомендуют выбирать медный провод.

Что касается необходимого количества провода, лучше проконсультироваться с электриком или продавцом, так как существуют специальные таблицы для расчета. Далее нужно определиться с типом проводки: открытой, размещенной на стенах, или скрытой, зашитой под штукатуркой. Для скрытой проводки требования к изоляции менее строгие — достаточно одного слоя. Если планируется использовать открытую проводку, потребуется кабель с двойной изоляцией.

Шаг 3: Проводим провод через стену

Линии электропроводки следует прокладывать через трубы с уплотненным волокнистым наполнителем. Для освещения гаража рекомендуется использовать светильники, которые удобно устанавливать в проемах стен. Лампы должны иметь напряжение не более 36 В, а для переносных моделей — до 12 В. Для подключения переносных электрических устройств можно применять гибкий провод с медными жилами и резиновой изоляцией. Использование кабелей с полиэтиленовой изоляцией строго запрещено. Система освещения в гараже должна подключаться в одном месте, а не через выключатели для каждого отдельного светильника, так как это требует установки двух проводов.

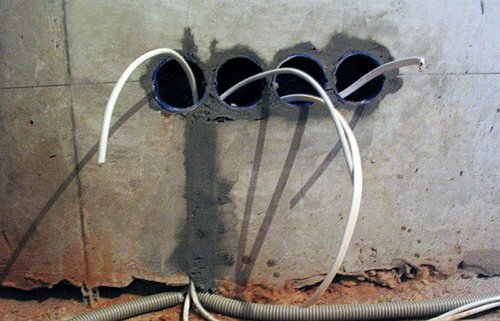

Шаг 4: Устанавливаем розетки

Разные группы розеток следует подключать с помощью отдельных силовых кабелей, чтобы избежать перегрузок. Розетки для будущих электрических приборов рекомендуется размещать вне зоны, подверженной риску взрыва, или выбирать модели, соответствующие требованиям пожарной безопасности. Установите их в достаточном количестве по всему периметру гаража — их не будет слишком много. Специалисты советуют размещать розетки на высоте около одного метра от пола. Кабели, ведущие к каждой розетке, должны иметь максимальное сечение. Также полезно разместить розетки рядом с дверью и воротами для удобства использования инструментов на улице.

Шаг 5: Занимаемся защитной аппаратурой

Обратите внимание на выбор отделочных материалов: они могут проводить электрический ток или нет. Также важно учитывать, из какого материала построен ваш гараж — бетон, камень или металл. Рекомендуется защитить себя от возможного возгорания с помощью специального оборудования. Кабели внутренней проводки следует прокладывать через электрический щиток, для чего потребуется небольшой металлический шкаф с дверцей. Установите электросчетчик с группой автоматов и подключите к нему кабель. Каждый провод необходимо соединить с фазным проводом.

Внимательно изучите все рекомендации и воспользуйтесь ими, чтобы избежать проблем с ремонтом электропроводки в будущем.

https://youtube.com/watch?v=ULTAxWgBTqw

Выбор освещения для гаража

Правильное освещение в гараже играет ключевую роль не только в создании комфортной рабочей атмосферы, но и в обеспечении безопасности. При выборе освещения необходимо учитывать несколько факторов, таких как размер гаража, его назначение, а также доступные источники энергии.

Первым шагом в выборе освещения является определение типа освещения, который вам нужен. Существует несколько вариантов:

• Общее освещение: Это основной источник света, который равномерно освещает все пространство. Для этого можно использовать потолочные светильники, которые обеспечивают хорошую яркость.
• Рабочее освещение: Это дополнительное освещение, которое необходимо для выполнения конкретных задач, таких как ремонт автомобиля или работа с инструментами. Здесь подойдут настенные светильники или переносные лампы.
• Акцентное освещение: Используется для выделения определенных зон, например, для освещения полок с инструментами или рабочего стола. Это может быть направленный свет или светильники с регулируемым углом наклона.

Следующий аспект – выбор типа ламп. Наиболее распространенные варианты:

• Лампочки накаливания: Доступны и недороги, но имеют низкую энергоэффективность и короткий срок службы.
• Люминесцентные лампы: Более энергоэффективные, обеспечивают хорошее освещение и имеют длительный срок службы. Однако они могут мерцать и требуют специального оборудования для запуска.
• Светодиоды (LED): Наиболее современный и экономичный вариант. Светодиоды имеют высокий уровень яркости, долгий срок службы и низкое энергопотребление. Кроме того, они не нагреваются и устойчивы к ударам.

При выборе освещения также важно учитывать мощность ламп. Для гаража рекомендуется использовать освещение с мощностью не менее 100-150 Вт на 20 квадратных метров. Это обеспечит достаточную яркость для выполнения различных задач.

Не забудьте про расположение светильников. Оптимально размещать их так, чтобы избежать теней и обеспечить равномерное освещение. Например, потолочные светильники можно установить по периметру гаража, а рабочие лампы – над рабочими зонами.

Кроме того, стоит обратить внимание на возможность установки диммеров, которые позволят регулировать яркость света в зависимости от ваших потребностей. Это особенно удобно, если вы планируете использовать гараж не только для работы, но и для отдыха.

Наконец, не забывайте о безопасности. Все электрические соединения должны быть выполнены с соблюдением норм и правил, а светильники должны быть защищены от влаги и пыли, особенно если гараж не отапливается и подвержен воздействию внешней среды.

Выбор освещения для гаража – это важный этап, который требует внимательного подхода. Правильно подобранные источники света сделают ваше пространство более функциональным и комфортным для работы.

Монтаж распределительного щита

это один из ключевых этапов электромонтажных работ в гараже. Правильная установка щита обеспечивает безопасность и надежность электрической сети, а также удобство в управлении электрическими нагрузками. Рассмотрим поэтапно, как выполнить этот процесс своими руками.

Выбор места для установки

Первым шагом является выбор подходящего места для установки распределительного щита. Он должен находиться в сухом и доступном месте, вдали от источников влаги и тепла. Рекомендуется устанавливать щит на высоте 1,5-1,8 метра от пола, чтобы обеспечить удобный доступ к автоматам и предохранителям.

Подготовка необходимых инструментов и материалов

Перед началом монтажа стоит подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Распределительный щит (в зависимости от количества автоматов и нагрузки);
• Автоматические выключатели;
• УЗО (устройство защитного отключения);
• Кабели (в соответствии с расчетами по нагрузке);
• Крепежные элементы (саморезы, дюбели);
• Инструменты (отвертка, плоскогубцы, кабелерез, мультиметр);
• Изолента и термоусадочные трубки для изоляции соединений.

Установка щита

После выбора места и подготовки материалов можно приступать к установке щита. Для этого выполните следующие шаги:

1. Прикрепите монтажную планку к стене, используя дюбели и саморезы. Убедитесь, что планка установлена горизонтально.
2. Закрепите распределительный щит на монтажной планке, следуя инструкциям производителя.

Подключение кабелей

После установки щита необходимо подключить кабели. Для этого выполните следующие действия:

1. Проложите вводной кабель от источника питания (например, от электрического щита дома) к распределительному щиту. Убедитесь, что сечение кабеля соответствует нагрузке.
2. Подключите вводной кабель к автоматическому выключателю, который будет защищать всю сеть гаража.
3. От автоматического выключателя проведите кабели к каждому из автоматов, которые будут защищать отдельные группы розеток и освещения.
4. Если вы используете УЗО, подключите его перед автоматами, чтобы обеспечить защиту от утечек тока.

Проверка и тестирование

После завершения подключения всех кабелей необходимо провести проверку системы:

• Проверьте правильность подключения всех проводов, убедитесь, что они надежно зафиксированы.
• Включите автоматический выключатель и проверьте наличие напряжения на выходе.
• Тестируйте каждую группу автоматов, подключая к ним нагрузку (например, лампы или инструменты).

Заключение

Монтаж распределительного щита – это ответственный процесс, требующий внимательности и соблюдения правил безопасности. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Однако, следуя приведенным рекомендациям, вы сможете выполнить установку самостоятельно, обеспечив надежное и безопасное электроснабжение вашего гаража.

Тестирование и проверка работоспособности проводки

После завершения монтажа проводки в гараже крайне важно провести тестирование и проверку работоспособности всей системы. Это позволит убедиться в том, что все соединения выполнены правильно, а электрическая сеть функционирует безопасно и эффективно.

Первым шагом в тестировании является визуальный осмотр всех соединений и элементов проводки. Убедитесь, что:

• Все провода надежно зафиксированы в клеммах и не имеют повреждений.
• Изоляция проводов не повреждена, нет оголенных участков.
• Все соединения выполнены согласно схемам и стандартам.

После визуального осмотра можно переходить к электрическим тестам. Для этого вам понадобятся:

• Мультиметр или тестер напряжения.
• Изолированные инструменты для работы с электрическими компонентами.

Первым делом проверьте наличие напряжения в розетках и на распределительных щитках. Для этого:

1. Убедитесь, что все автоматические выключатели включены.
2. С помощью мультиметра измерьте напряжение в каждой розетке. Оно должно составлять 220-240 В для стандартной бытовой сети.
3. Если напряжение отсутствует, проверьте автоматические выключатели и предохранители на наличие сбоев.

Следующим шагом является проверка заземления. Для этого:

1. Используйте тестер для проверки наличия заземления в розетках.
2. Убедитесь, что заземляющий провод подключен к общему заземляющему контур.

Также рекомендуется провести тест на короткое замыкание. Для этого:

1. Отключите все устройства от сети.
2. Измерьте сопротивление между фазным и нулевым проводами. Оно должно быть высоким (в пределах нескольких кОм).
3. Если сопротивление низкое, это может указывать на короткое замыкание, и необходимо проверить проводку на наличие повреждений.

После завершения всех тестов и проверок, если все показатели в норме, можно переходить к финальной стадии – оформлению документации. Запишите результаты тестирования, чтобы в будущем иметь возможность отслеживать состояние проводки и проводить профилактические проверки.

Важно помнить, что работа с электричеством требует соблюдения всех мер безопасности. Если у вас нет достаточного опыта или уверенности в своих силах, лучше обратиться к квалифицированному электрику для проведения тестирования и проверки проводки.
