Сферическая заглушка – это универсальный элемент, который находит применение в самых различных сферах, от водоснабжения до нефтегазовой промышленности. В данной статье мы подробно рассмотрим, как этот простой, но эффективный инструмент способен сдерживать любой напор, обеспечивая надежность и безопасность систем. Мы также проанализируем его конструктивные особенности и принципы работы, что поможет вам лучше понять, как выбрать подходящую заглушку в зависимости от диаметра и условий эксплуатации. Не упустите возможность ознакомиться с видео, где мы наглядно продемонстрируем все аспекты использования сферической заглушки.

Конструкция и производство сферических заглушек

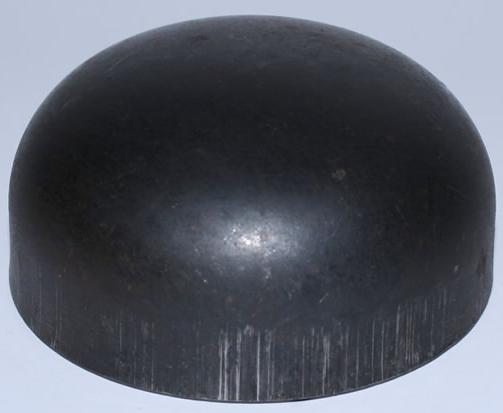

Сферические заглушки для труб имеют форму полусферы и используются не только как запорные устройства, но и для производства высокопрочных емкостей, которые подвергаются значительному давлению. Эти изделия изготавливаются методом штамповки и представляют собой половину сферы. В процессе производства заготовка деформируется, изменяя форму и размеры. Главное преимущество таких заглушек — оптимальное соотношение прочности и веса, что отличает их от аналогичных изделий.

Крупные заглушки применяются в качестве специальных днищ для баков и других емкостей, тогда как меньшие размеры используются в трубопроводах. Основной способ их установки — сварка. Сферические заглушки производятся из углеродной стали марок 3 и 20, а также из легированной стали 10 Г2. Они могут использоваться на магистральных трубопроводах, где предъявляются высокие требования к прочности, а рабочая температура варьируется от -60 до +440 градусов Цельсия.

Штампованные заглушки изготавливаются из металлического листа с помощью гидравлического выдавливания. Участок листа нагревается до нужной мягкости, затем вырезается эллиптический кусок, после чего с помощью механических операций формируется элемент для герметизации трубопровода. Этот метод называется штамповкой, поэтому заглушки также известны как штампованные. Они имеют компактные размеры и сравнительно легкий вес благодаря отсутствию сварного поперечного шва.

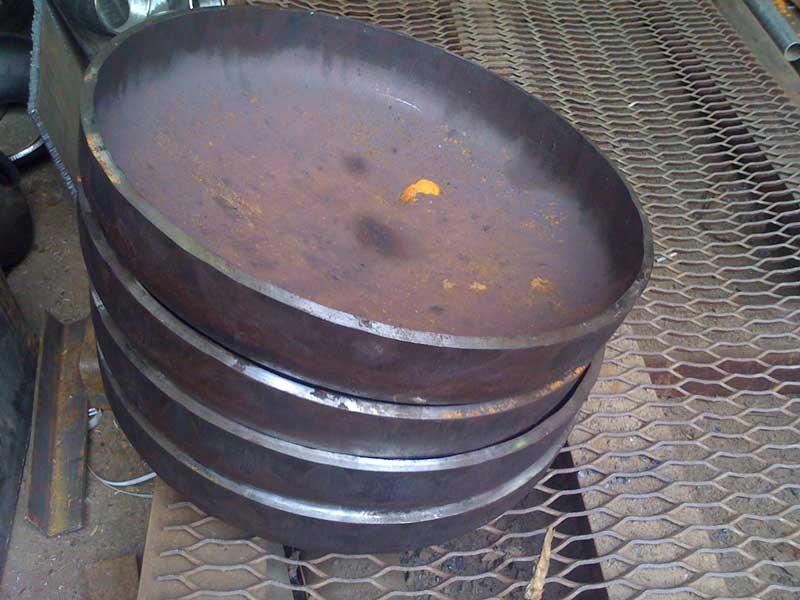

Когда речь идет о заглушках больших размеров, которые не являются стандартными, их массовое производство не осуществляется, и пресс-формы для них не создаются. Такие изделия часто называют сферическими днищами. Процесс их изготовления отличается от штамповки и считается почти эксклюзивным, так как они изготавливаются вручную и, как правило, в единичных экземплярах. Метод изготовления называется лепестковым, поскольку такая заглушка (днище) собирается из металлических лепестков, которые затем свариваются между собой. Качество изделия зависит от количества лепестков: чем их меньше, тем более мастерской считается работа, а изделие становится более надежным.

Установка заглушки

Сферическая заглушка – области применения

Сферические заглушки широко применяются в технологических трубопроводах, обеспечивая высокую герметичность в местах установки запорных устройств. Они отличаются коррозионной стойкостью, легким весом и доступной ценой по сравнению с аналогичными компонентами. Эти заглушки также активно используются в производстве различных емкостей, сосудов, аппаратов и котлов. Основные области применения данного типа запорной арматуры включают тепловые и атомные электростанции, а также технологические и магистральные трубопроводы.

Необходимо учитывать такие отрасли, как газовая, химическая, нефтеперерабатывающая и пищевая промышленность, где заглушки защищают от резких колебаний давления. Соединение осуществляется с помощью сварки, что обеспечивает надежную защиту при эксплуатации в водной или паровой среде. Заглушки могут также использоваться как временное решение во время отключения ответвлений трубопровода для проведения эксплуатационных проверок или испытаний. Кроме того, это устройство может выполнять функцию тупикового патрубка на месте отключения определенного участка магистрали, когда необходимо обрезать трубу и закрыть её навсегда.

Сферические заглушки, изготовленные из качественных материалов, обычно выполняют свои функции на 100%. Правильная сварка при монтаже обеспечивает высокую прочность соединения, сохраняя коррозионную стойкость материала. Эти устройства служат долго и сохраняют надежность даже под воздействием механических нагрузок. Сферические заглушки устанавливаются на трубопроводах с наружным диаметром от 32 до 530 мм. Следует отметить, что данная запорная арматура может выполнять роль днища, если диаметр трубы превышает 530 мм.

По сути, заглушка представляет собой миниатюрное днище. В большинстве каталогов для изделий большого диаметра используется термин «днище» для их обозначения.

Кроме запорной арматуры существует еще одно устройство, называемое сферической заглушкой — выжимная пробка. Эта деталь расположена в двигателе автомобиля и предназначена для герметизации водяных каналов. Система мелких каналов проходит через блок цилиндров и обеспечивает охлаждение мотора в процессе работы, а отверстия, выходящие наружу по бокам двигателя, закрыты сферическими заглушками. Каждый раз, когда охлаждающая рубашка очищается, выжимные пробки заменяются новыми, так как они не имеют резьбы и не могут быть использованы повторно.

Заглушки для стяжек

Интересные факты

Вот несколько интересных фактов о сферических заглушках и их применении:

1. Универсальность применения: Сферические заглушки используются не только в трубопроводах для остановки потока жидкости или газа, но и в различных отраслях, включая нефтегазовую, химическую, а также в системах водоснабжения и отопления. Их способность эффективно справляться с высоким давлением и температурой делает их незаменимыми в критических условиях.

2. Конструкция и принцип работы: Сферическая заглушка имеет форму полусферы, что позволяет ей равномерно распределять давление по всей поверхности. Это свойство делает их более устойчивыми к деформациям и повреждениям по сравнению с другими типами заглушек, такими как плоские или цилиндрические.

3. Инновационные материалы: Современные сферические заглушки изготавливаются из различных материалов, включая нержавеющую сталь, бронзу и специальные полимеры, что позволяет им выдерживать агрессивные среды и экстремальные условия эксплуатации. Это открывает новые горизонты для их использования в высокотехнологичных и экологически чистых системах.

Сферические заглушки для труб – правила монтажа

При выборе сферических заглушек важно учитывать несколько ключевых аспектов. Прежде всего, обратите внимание на условное давление и рабочую среду, в которой будет установлена заглушка. Эти параметры критичны, так как от их правильного выбора зависит, сможет ли заглушка выполнять свои функции. Также следует различать сферические и эллиптические изделия: хотя они относятся к одному типу, эллипс является модифицированной сферой. Изготовление этих изделий подчиняется одному ГОСТу, и их часто рассматривают как взаимозаменяемые, что приводит к путанице в названиях, когда одно из них указывается в скобках для уточнения. Главное отличие между ними заключается в радиусе, который у сферической заглушки является единственным.

При монтаже важно уделить внимание материалу шва, который должен обладать аналогичными механическими свойствами, как и сама заглушка, чтобы обеспечить надежную работу запорного устройства. Шов, как и основной материал заглушки, должен быть устойчив к межкристаллитной коррозии. Важно правильно подобрать не только заглушку, но и материалы для шва, которые должны соответствовать требованиям ГОСТа. Обычно это электроды с особыми нержавеющими покрытиями и сварочная проволока, и лучше всего приобретать их в одном месте вместе с заглушкой. Оптимальным вариантом будет найти надежного поставщика, который сможет предложить все необходимые компоненты за один раз.

Для повышения прочности соединения в конструкции следует предусмотреть специальный уплотняющий элемент в виде небольшой впадины. Если подходящей штампованной заглушки нет в наличии, можно установить элемент меньшего диаметра с использованием специального переходника. Все сварные швы должны выполняться с полным проваром с обеих сторон, желательно с использованием электродов УОНИ-13, и не менее чем в 3–4 слоя. Сферические заглушки на магистральных трубопроводах устанавливаются выпуклой стороной наружу. Основной материал в этом соединении работает на растяжение, поэтому не рекомендуется устанавливать сферические заглушки с кривизной внутрь.

заглушка для труб, пневматическая заглушка для труб

Преимущества сферических заглушек по сравнению с другими типами

Сферические заглушки представляют собой важный элемент в системах трубопроводов и различных промышленных установках. Их уникальная форма и конструкция обеспечивают ряд преимуществ по сравнению с другими типами заглушек, такими как плоские, конусные или цилиндрические. Рассмотрим основные преимущества сферических заглушек более подробно.

1. Устойчивость к высоким давлениям: Сферическая форма заглушки позволяет равномерно распределять давление по всей поверхности. Это значительно снижает риск деформации или разрушения заглушки при воздействии высоких давлений, что делает их идеальными для использования в системах, где давление может варьироваться.

2. Простота установки и демонтажа: Благодаря своей конструкции, сферические заглушки легко устанавливаются и снимаются. Это особенно важно в условиях, где требуется частая замена или обслуживание трубопроводов. Простота монтажа позволяет сократить время на выполнение работ и снизить затраты на обслуживание.

3. Минимизация потерь давления: Сферические заглушки обеспечивают минимальное сопротивление потоку, что позволяет снизить потери давления в системе. Это особенно важно в трубопроводах, где необходимо поддерживать стабильный уровень давления для эффективной работы оборудования.

4. Долговечность и надежность: Сферические заглушки изготавливаются из высококачественных материалов, что обеспечивает их долговечность и устойчивость к коррозии. Это делает их идеальными для использования в агрессивных средах, таких как химическая или нефтяная промышленность.

5. Универсальность применения: Сферические заглушки могут использоваться в различных отраслях, включая водоснабжение, газоснабжение, нефтегазовую промышленность и многие другие. Их универсальность позволяет применять их в самых различных условиях и для решения разнообразных задач.

6. Эстетические качества: В некоторых случаях, особенно в архитектурных и дизайнерских проектах, важным аспектом является внешний вид. Сферические заглушки могут быть выполнены в различных стилях и отделках, что позволяет интегрировать их в общий дизайн системы.

Таким образом, сферические заглушки представляют собой надежное и эффективное решение для сдерживания любого напора в трубопроводных системах. Их преимущества делают их предпочтительным выбором для многих промышленных и бытовых приложений, обеспечивая безопасность и долговечность эксплуатации.

Технические характеристики и материалы сферических заглушек

Сферические заглушки представляют собой важный элемент в системах трубопроводов, используемых для управления потоками жидкостей и газов. Их конструкция и материалы, из которых они изготовлены, играют ключевую роль в обеспечении надежности и долговечности работы. Рассмотрим основные технические характеристики и материалы, используемые для производства сферических заглушек.

1. Размеры и диаметр

Сферические заглушки доступны в различных размерах и диаметрах, что позволяет использовать их в трубопроводах с разными параметрами. Стандартные размеры варьируются от 1/2 дюйма до 48 дюймов и более. Выбор правильного диаметра заглушки критически важен для обеспечения герметичности и предотвращения утечек.

2. Давление и температура

Сферические заглушки должны выдерживать определенные уровни давления и температуры. В зависимости от области применения, заглушки могут быть рассчитаны на работу при давлении от 150 до 2500 psi и температуре от -50°C до +500°C. Эти характеристики определяются материалами, из которых они изготовлены, и конструкцией заглушки.

3. Материалы

Сферические заглушки изготавливаются из различных материалов, каждый из которых имеет свои преимущества и недостатки:

• Нержавеющая сталь: Обеспечивает высокую коррозионную стойкость и прочность. Идеально подходит для использования в агрессивных средах, таких как химическая и нефтяная промышленность.
• Углеродная сталь: Обычно используется в менее агрессивных условиях. Она более доступна по цене, но требует дополнительной защиты от коррозии.
• Пластик: Полипропилен и полиэтилен используются для легких и коррозионно-стойких решений. Они идеально подходят для работы с химикатами и в системах, где вес имеет значение.
• Латунь: Часто используется в системах водоснабжения и отопления благодаря своей хорошей коррозионной стойкости и механическим свойствам.

4. Способы соединения

Сферические заглушки могут быть соединены с трубами различными способами, включая сварку, резьбовые соединения и фланцевые соединения. Выбор метода соединения зависит от типа трубопровода и условий эксплуатации. Например, сварные соединения обеспечивают максимальную герметичность, тогда как резьбовые соединения позволяют легко демонтировать заглушку при необходимости.

5. Стандарты и сертификация

При производстве сферических заглушек важно соблюдать международные стандарты, такие как ASTM, ASME и ISO. Эти стандарты определяют требования к материалам, конструкции и испытаниям, что гарантирует безопасность и надежность эксплуатации заглушек в различных условиях.

Таким образом, выбор сферической заглушки должен основываться на тщательном анализе технических характеристик и материалов, чтобы обеспечить надежную работу трубопроводной системы и предотвратить возможные аварии.

Обслуживание и уход за сферическими заглушками

Сферические заглушки, используемые в различных отраслях, требуют регулярного обслуживания и ухода для обеспечения их долговечности и надежности. Правильное обращение с этими устройствами позволяет предотвратить утечки, коррозию и другие потенциальные проблемы, которые могут возникнуть в процессе эксплуатации.

Первым шагом в обслуживании сферических заглушек является регулярная проверка их состояния. Важно осматривать заглушки на наличие видимых повреждений, таких как трещины, деформации или коррозия. Если заглушка изготовлена из металла, необходимо обратить внимание на наличие ржавчины, которая может значительно снизить ее прочность и функциональность. Для пластиковых заглушек следует проверять на наличие трещин и изломов, которые могут возникнуть из-за воздействия ультрафиолетового излучения или химических веществ.

Вторым важным аспектом является очистка сферических заглушек. На их поверхности могут скапливаться загрязнения, такие как масло, грязь или химические остатки, которые могут негативно сказаться на их работе. Рекомендуется использовать мягкие моющие средства и неабразивные губки для удаления загрязнений. Важно избегать использования агрессивных химикатов, которые могут повредить материал заглушки.

Третьим шагом является проверка герметичности соединений. Сферические заглушки часто используются в системах, где требуется высокая степень герметичности. Для этого необходимо периодически проверять уплотнительные элементы и при необходимости заменять их. Уплотнители могут изнашиваться со временем, и их замена поможет избежать утечек и повысить эффективность работы системы.

Также стоит учитывать условия эксплуатации сферических заглушек. Если они используются в агрессивных средах, таких как химические производства или в условиях повышенной температуры, необходимо выбирать материалы, устойчивые к таким условиям. Важно следить за температурным режимом и давлением в системе, чтобы избежать перегрузок, которые могут привести к повреждению заглушек.

Наконец, стоит отметить, что правильное хранение сферических заглушек также играет важную роль в их долговечности. Заглушки следует хранить в сухом и защищенном от солнечных лучей месте, чтобы избежать воздействия внешних факторов, которые могут привести к их повреждению. При транспортировке необходимо использовать защитные упаковки, чтобы предотвратить механические повреждения.

В заключение, регулярное обслуживание и уход за сферическими заглушками являются ключевыми факторами, способствующими их долговечности и надежности. Следуя рекомендациям по проверке состояния, очистке, герметичности и условиям эксплуатации, можно значительно продлить срок службы этих важных компонентов в различных системах.
