Шестигранная гайка – это один из самых распространенных и удобных элементов крепежа, который используется в различных отраслях, от строительства до машиностроения. В данной статье мы подробно рассмотрим маркировку, производство и стандарты ГОСТ, чтобы помочь вам правильно подобрать винтовую пару к каждому болтику. Знание особенностей шестигранных гаек позволит вам не только повысить надежность соединений, но и оптимизировать процесс сборки и ремонта. Дополнительно, наглядное видео поможет закрепить полученные знания и сделать выбор более осознанным.

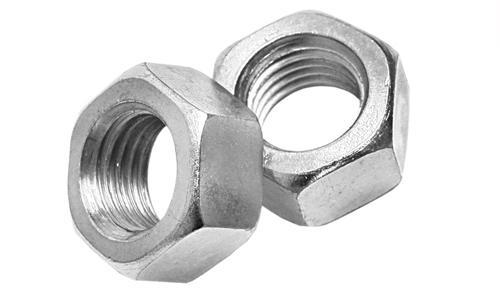

Назначение шестигранной гайки

В строительстве, машиностроении и других промышленных секторах широко применяются болтовые соединения. Они удобны в использовании и позволяют легко производить ремонт или замену деталей, в отличие от клепаных или сварных конструкций. Важным элементом таких крепежных систем является гайка — изделие с отверстием, внутри которого находится резьба. Гайка накручивается на стержневой элемент — болт, винт или резьбовую шпильку, образуя с ним винтовую пару.

Гайки чаще всего используются для соединения нескольких элементов через отверстия. Они в основном изготавливаются из черного металла, но встречаются и модели из цветных металлов, которые часто применяются в электротехнике. Также существуют пластиковые шестигранные гайки, однако по прочности они значительно уступают металлическим аналогам.

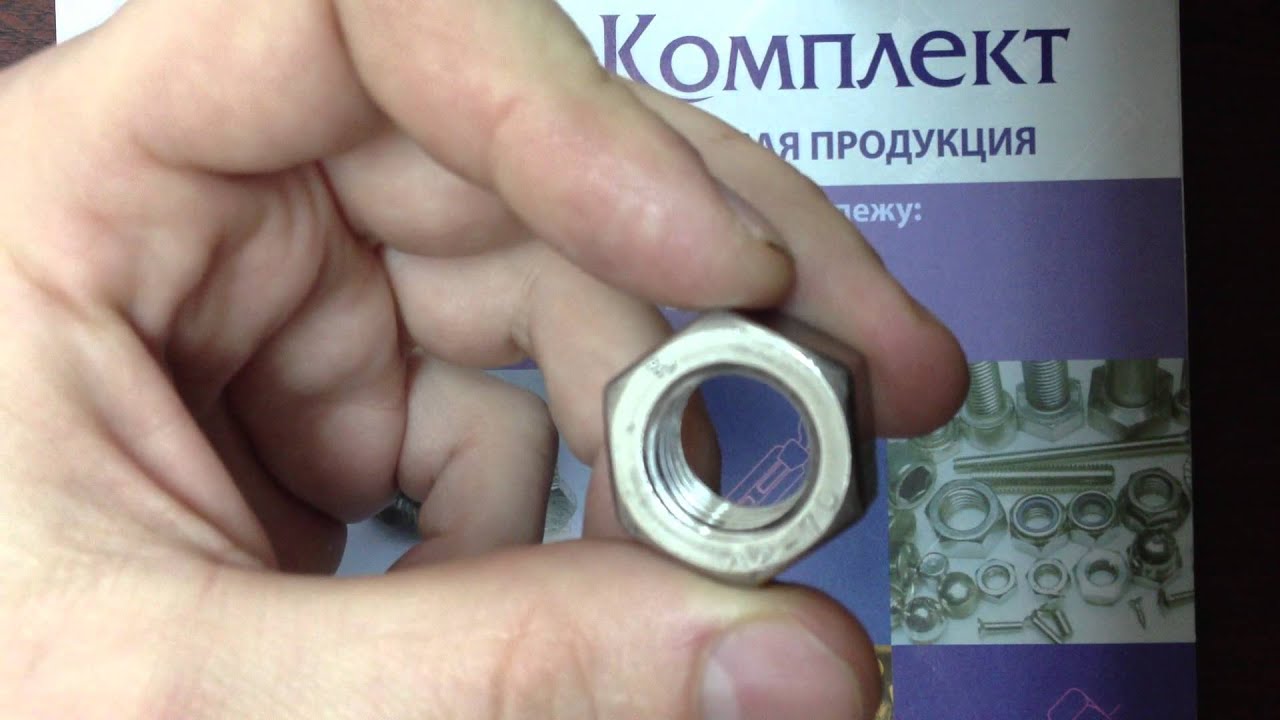

Гайка нержавеющая

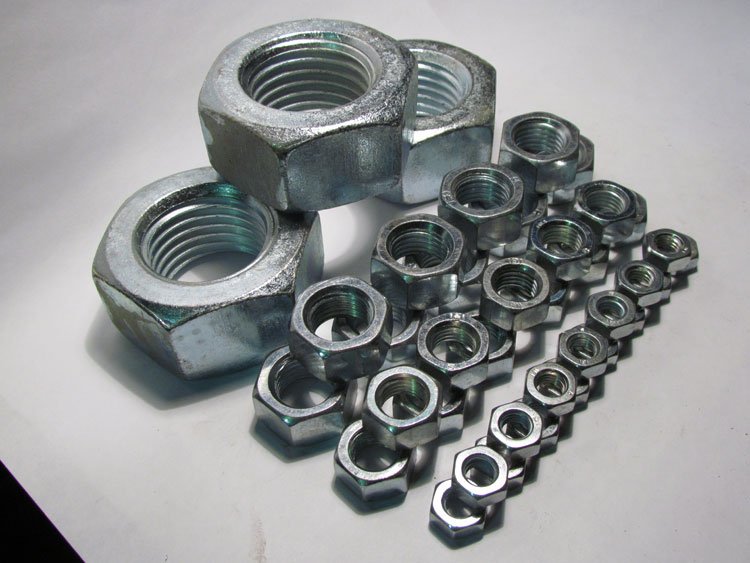

Требования стандартов к шестигранным гайкам

Данный тип крепежа часто используется для установки критически важных конструктивных элементов, поэтому к его качеству предъявляются строгие стандарты на всех производствах. Существует несколько ГОСТов для шестигранных гаек (например, 5915-70, 5927-70), которые зависят от класса точности. Эти стандарты охватывают размеры, формы, а также информацию о документах, регулирующих допустимые и недопустимые дефекты и методы их контроля.

Например, в ГОСТ 1759.3-83 выделяются несколько ключевых аспектов. На поверхности изделия не допускаются трещины напряжения, возникающие в процессе термической обработки. Штамповочные дефекты менее критичны: допускается не более двух таких трещин. Если они переходят на резьбу, то должны затрагивать не более одного витка, а их глубина не должна превышать половины шага резьбы.

ГОСТ также упоминает трещины от рисок, образующихся на исходном материале. Если номинальный диаметр резьбы (d) изделия составляет менее 36 миллиметров, ширина допустимого брака не должна превышать 0,013 от диаметра. При диаметре d более 36 миллиметров размер трещины может увеличиваться до 0,02 от d.

На поверхности шестигранных гаек могут возникать рванины. ГОСТ устанавливает допустимые параметры для таких дефектов: они не должны затрагивать опорную поверхность изделия, допускается наличие не более одной трещины на боковой стороне фланца. Глубина трещины должна быть менее 0,04 от номинального диаметра резьбы, а ширина – не более 0,08 от диаметра фланца. Если ширина рванины не превышает 4% от диаметра фланца, допускается наличие нескольких таких дефектов.

После запрессовки могут появляться складки на опорной поверхности или в местах перехода к резьбе или боковой стороне. Если изделие имеет подобный дефект на двух плоскостях, оно подлежит выбраковке. К допустимым дефектам относится рябизна (неглубокие выемки), но только при условии, что их размеры не превышают указанные в ГОСТе.

В настоящее время основной ГОСТ, регулирующий шестигранные гайки, был значительно доработан. В него внесены изменения, обновлены ссылки на другие документы и дополнены таблицы.

Гайка шестигранная DIN 985

Интересные факты

Вот несколько интересных фактов о шестигранных гайках и винтовых парах:

1. Стандартизация размеров: Шестигранные гайки и болты имеют стандартизированные размеры, что позволяет легко подбирать их друг к другу. Например, в метрической системе размеры гайки и болта определяются по диаметру и шагу резьбы, что упрощает процесс выбора подходящей винтовой пары.

2. Материалы и прочность: Шестигранные гайки изготавливаются из различных материалов, включая сталь, нержавеющую сталь и пластик. Выбор материала влияет на прочность и устойчивость к коррозии. Например, гайки из нержавеющей стали идеально подходят для использования в условиях высокой влажности или агрессивной среды.

3. Применение в различных отраслях: Шестигранные гайки используются в самых разных отраслях – от строительства и автомобилестроения до электроники и бытовой техники. Их универсальность и простота в использовании делают их незаменимыми в сборке и креплении различных конструкций.

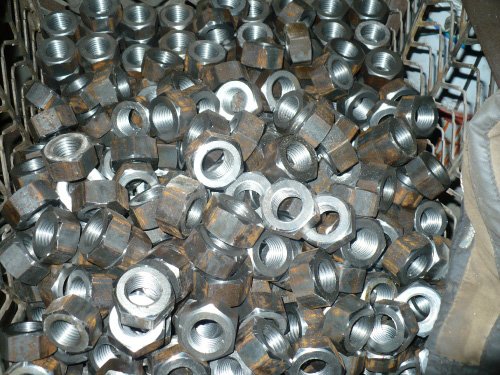

Особенности производства

Изучив требования ГОСТ к качеству продукции, важно обратить внимание на процесс производства. Основным материалом является металл, но не только он. Сырье значительно влияет не только на цену, но и на функциональные характеристики изделий. Для улучшения свойств продукции часто применяется дополнительная обработка — металлизация. На поверхность наносится слой определенного металла, что повышает износостойкость, устойчивость к коррозии и твердость.

В зависимости от типа покрытия шестигранные гайки могут быть хромированными, никелированными, оцинкованными или воронеными. Если с первыми тремя вариантами все понятно, то не каждый знаком с термином «воронение». В результате воронения образуется защитный слой из окислов железа, и в зависимости от его толщины цвет может варьироваться от желтого до серого.

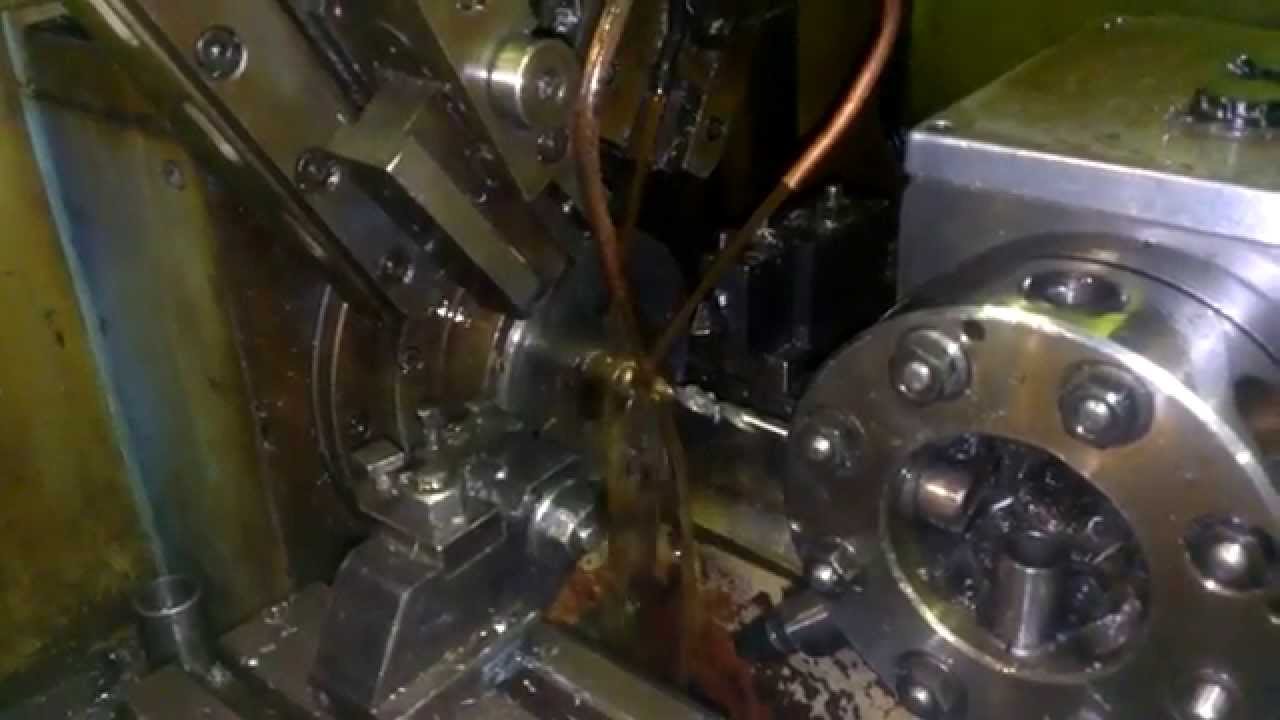

как делают гайки

Шестигранная гайка – маркировка и область применения

Представленные сведения интересны и полезны, но важно разобраться в маркировке этих элементов. Например, нужно понимать, чем отличается гайка с шестигранной головкой М10 от М8. Это всего лишь обозначение диаметра гайки в миллиметрах, но этот параметр тесно связан с другими геометрическими характеристиками изделия. Таблицы помогут вам выбрать нужный тип при покупке.

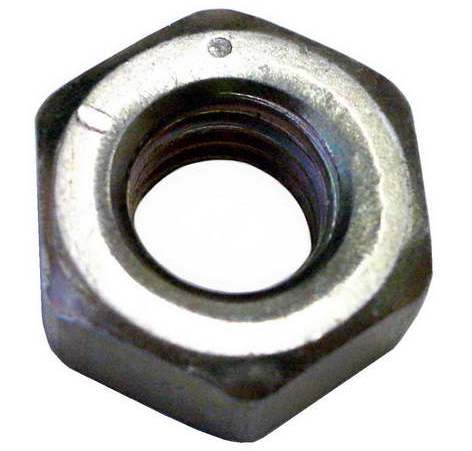

Также необходимо знать о классе прочности изделия. Поскольку деталь небольшая, часто используются символы (одна или две риски), которые напоминают циферблат. Если гайка обладает максимальным классом прочности, на ней будет изображена точка. Если диаметр резьбы превышает 5 мм, соответствующий знак наносится в виде углубления на опорной поверхности или боковой стороне, а на фаске он имеет выпуклую форму.

Стоит упомянуть о сферах применения таких крепежных элементов. Шестигранные гайки легко монтировать, что позволяет без труда соединять и разъединять необходимые элементы. Благодаря этому преимуществу они получили широкое распространение. Трудно представить область, где этот крепежный элемент не встречается. С их помощью соединяются как детали техники, так и элементы мебели.

Отдельно стоит упомянуть специальную гайку с отверстием под шестигранник. Это изделие может не иметь шестиугольной формы, но отверстие выполнено именно в форме этой фигуры. В него легко входит соответствующий ключ, как правило, S-образной формы, или двухштырьковый спаннер. Такие гайки часто используются в автомобилестроении, а любители велосипедного спорта сталкиваются с ними даже чаще.

Откручивание гаек на фиксаторе.

Выбор материала для гайки и болта

При выборе винтовой пары, состоящей из гайки и болта, одним из ключевых аспектов является выбор материала. Правильный выбор материала обеспечивает надежность соединения, его долговечность и устойчивость к внешним воздействиям. Рассмотрим основные материалы, из которых изготавливаются гайки и болты, а также их характеристики.

Сталь – это наиболее распространенный материал для производства гайок и болтов. Стальные изделия обладают высокой прочностью и жесткостью, что делает их идеальными для использования в конструкциях, где требуется высокая нагрузка. В зависимости от состава и обработки, сталь может быть углеродной, легированной или нержавеющей. Углеродная сталь, например, часто используется в строительстве, тогда как нержавеющая сталь применяется в условиях повышенной коррозионной активности.

Алюминий – легкий и коррозионно-стойкий материал, который часто используется в авиационной и автомобильной промышленности. Алюминиевые гайки и болты имеют меньшую прочность по сравнению со стальными, но их легкость и устойчивость к коррозии делают их идеальными для применения в условиях, где вес имеет критическое значение.

Латунь – это сплав меди и цинка, который обладает хорошими антикоррозийными свойствами и высокой пластичностью. Латунные гайки и болты часто используются в сантехнических системах и электротехнике, так как они хорошо проводят электричество и не подвержены коррозии в условиях влажности.

Пластик – в последние годы все чаще используется для производства гайок и болтов, особенно в легких конструкциях и в тех случаях, когда требуется высокая коррозионная стойкость. Пластиковые изделия обладают хорошими изоляционными свойствами и могут использоваться в электрических соединениях. Однако их прочность значительно ниже, чем у металлических аналогов, поэтому они не подходят для высоконагруженных соединений.

При выборе материала для гайки и болта необходимо учитывать не только механические свойства, но и условия эксплуатации. Например, в условиях высокой температуры или агрессивной химической среды лучше использовать нержавеющую сталь или специальные сплавы. Также важно учитывать, что разные материалы могут иметь различные коэффициенты теплового расширения, что может повлиять на надежность соединения при изменении температуры.

Кроме того, стоит обратить внимание на стандарты и маркировку. Гайки и болты должны соответствовать определенным стандартам, таким как ISO, DIN или ГОСТ, что гарантирует их качество и взаимозаменяемость. При выборе винтовой пары также важно учитывать размеры и шаг резьбы, чтобы обеспечить правильное соединение.

В заключение, выбор материала для гайки и болта – это важный этап, который требует внимательного подхода и учета множества факторов. Правильный выбор обеспечит надежность и долговечность соединения, что особенно важно в ответственных конструкциях.

Совместимость резьбы и размеров

При выборе шестигранной гайки для конкретного болта необходимо учитывать несколько ключевых аспектов, связанных с совместимостью резьбы и размеров. Это важно для обеспечения надежного соединения и предотвращения возможных поломок или ослабления крепежа.

Первым шагом в подборе гайки является определение типа резьбы. Существует несколько стандартов резьбы, наиболее распространенными из которых являются метрическая и дюймовая. Метрическая резьба обозначается буквой «М» и имеет определенный шаг, который измеряется в миллиметрах. Дюймовая резьба, в свою очередь, обозначается дюймами и имеет свои уникальные параметры. Важно, чтобы резьба гайки совпадала с резьбой болта, иначе соединение не будет надежным.

Следующим критерием является диаметр болта. Шестигранные гайки производятся в различных размерах, и для каждого диаметра болта существует соответствующий размер гайки. Например, для болта диаметром 8 мм подойдет гайка с внутренним диаметром, равным 8 мм, но также необходимо учитывать шаг резьбы. Если шаг резьбы болта составляет 1.25 мм, то гайка должна иметь тот же шаг, чтобы обеспечить правильное соединение.

Кроме того, важно учитывать длину резьбы на болте. Если резьба слишком короткая, гайка может не накрутиться полностью, что приведет к ослаблению соединения. С другой стороны, если резьба слишком длинная, это может вызвать затруднения при закручивании гайки. Поэтому длина резьбы должна быть достаточной для надежного крепления, но не избыточной.

Также стоит обратить внимание на материал, из которого изготовлены гайка и болт. Разные материалы имеют разные механические свойства, такие как прочность и коррозионная стойкость. Например, если болт изготовлен из нержавеющей стали, то гайка также должна быть из этого же материала, чтобы избежать коррозии и обеспечить долговечность соединения.

Наконец, не стоит забывать о классе прочности гайки. Класс прочности указывает на максимальную нагрузку, которую гайка может выдержать без разрушения. При выборе гайки необходимо учитывать рабочие нагрузки, которые будут действовать на соединение, и выбирать гайку соответствующего класса прочности.

В заключение, правильный выбор шестигранной гайки для болта требует внимательного анализа совместимости резьбы, размеров, материалов и классов прочности. Это обеспечит надежное и долговечное соединение, что особенно важно в ответственных конструкциях и механизмах.

Условия эксплуатации и нагрузки на винтовую пару

При выборе винтовой пары для соединения деталей необходимо учитывать условия эксплуатации и нагрузки, которые будут действовать на соединение. Эти факторы напрямую влияют на выбор как гайки, так и болта, а также на их совместимость и надежность в работе.

Первым шагом в анализе условий эксплуатации является определение типа нагрузки, которая будет воздействовать на соединение. Нагрузки могут быть статическими, динамическими, ударными или вибрационными. Статические нагрузки, как правило, проще в расчетах и требуют меньшего внимания к деталям, тогда как динамические и ударные нагрузки требуют более тщательного подхода к выбору материалов и конструкции винтовой пары.

Динамические нагрузки возникают, когда соединение подвергается изменениям в силе или направлении нагрузки. Это может происходить, например, в механизмах, где детали движутся или колеблются. В таких случаях необходимо учитывать не только прочность материалов, но и их усталостные характеристики. Усталостные испытания помогут определить, как долго соединение сможет выдерживать циклические нагрузки без разрушения.

Ударные нагрузки, в свою очередь, могут возникать в результате резких изменений в силе, например, при падении тяжелых предметов или при работе оборудования с высокой инерцией. Для таких условий эксплуатации рекомендуется использовать гайки и болты с повышенной прочностью, а также применять дополнительные элементы, такие как шайбы, для распределения нагрузки и уменьшения риска повреждения соединения.

Вибрационные нагрузки часто встречаются в машиностроении и строительстве. Они могут привести к ослаблению соединений, если не принять соответствующие меры. Для таких условий рекомендуется использовать гайки с самозатягивающимся механизмом или специальные фиксирующие элементы, которые предотвратят самопроизвольное ослабление соединения.

Кроме того, важно учитывать и внешние условия, в которых будет работать винтовая пара. Например, если соединение будет подвергаться воздействию коррозионной среды, необходимо выбирать гайки и болты из коррозионностойких материалов или применять защитные покрытия. Температурные колебания также могут влиять на выбор материалов, так как некоторые сплавы могут изменять свои механические свойства при высоких или низких температурах.

Таким образом, для правильного подбора винтовой пары необходимо учитывать все вышеперечисленные факторы. Это позволит обеспечить надежность и долговечность соединения, а также снизить риск аварий и поломок в процессе эксплуатации.
