В современном производственном процессе станки с числовым программным управлением (ЧПУ) играют ключевую роль в металлообработке, обеспечивая высокую точность, скорость и автоматизацию технологических операций. Эта статья посвящена различным видам оборудования, его техническим характеристикам и области применения, а также достоинствам программного управления, которые делают такие станки незаменимыми в современных цехах. Мы рассмотрим основные технологические операции, выполняемые в автоматическом режиме, что поможет понять, как оптимизировать производственные процессы и повысить эффективность работы.

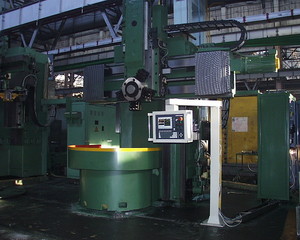

Виды оборудования с ЧПУ

Современные станки с числовым программным управлением (ЧПУ) можно классифицировать по нескольким критериям, каждый из которых важен для эффективной работы оборудования:

• Подача рабочего инструмента.
• Перемещение бабки по заданным числовым координатам.
• Положение шпинделя.

Промышленность предлагает универсальные машины с программным управлением. Станки с ЧПУ выделяются благодаря разнообразию режущих инструментов. Каждая модель имеет уникальную компоновку. Эти устройства делятся на несколько категорий:

• Широкоуниверсальные.
• Токарные.
• Консольные.
• Вертикальные.
• Продольные.

Обработка металла на станках с ЧПУ осуществляется в автоматическом режиме. Для выполнения различных технологических процессов промышленность производит множество типов таких машин, которые можно разделить на группы:

• Разомкнутые. Эти устройства оснащены шаговыми двигателями, что позволяет точно контролировать движение рабочих механизмов.
• Замкнутые. В таких системах установлены датчики, следящие за работой станка. Движение рабочих узлов обеспечивается специальным приводом.
• Металлообработка на станках с ЧПУ невозможна без электродвигателей. Прямой привод в сочетании со специальным редуктором отвечает за вращение шпинделя.
• Для обработки крупных деталей используются горизонтальные металлообрабатывающие системы.

Металлорежущие станки. Классификация металлорежущих станков. Расшифровка модели станков

Важнейшие детали оборудования

Станина обычно изготавливается из литого материала, что обеспечивает ей высокую жесткость и хорошие демпфирующие свойства. Если форма станины требует сложной конструкции, применяются сварочные технологии.

Каждый станок оснащен направляющими для скольжения. Это минимизирует скорость перемещения рабочих механизмов за счет трения. Линейные направляющие обеспечивают высокую точность движения.

Для обработки заготовки она фиксируется в шпинделе станка, который может быть нескольких типов:

• Ротор с электродвигателем.
• Вращение через ременную передачу.

Роторный шпиндель вращается со скоростью до 100 тысяч оборотов в минуту. Этот механизм используется на станках для обработки сложных штампов и пресс-форм.

Ременная передача не достигает таких высоких скоростей; обычно она составляет около 15 тысяч оборотов. Этот тип передачи предназначен для работы с более простыми деталями.

Лучший ЧПУ станок в мире! Какой фрезерной станок с ЧПУ выбрать в 2018? ТОП5 ЧПУ фрезерных станков

Интересные факты

Вот несколько интересных фактов о современных станках с ЧПУ для металлообработки:

1. Автоматизация и точность: Современные станки с числовым программным управлением (ЧПУ) могут достигать точности до 0,001 мм. Это позволяет производить детали с высокой степенью детализации и минимальными допусками, что особенно важно в таких отраслях, как аэрокосмическая и медицинская.

2. Интеграция с CAD/CAM: Современные станки с ЧПУ часто интегрируются с системами CAD (Computer-Aided Design) и CAM (Computer-Aided Manufacturing). Это позволяет инженерам и дизайнерам создавать сложные 3D-модели, которые затем могут быть автоматически преобразованы в управляющие программы для станков, значительно ускоряя процесс производства.

3. Умные технологии и IoT: Многие современные станки с ЧПУ оснащены функциями Интернета вещей (IoT), что позволяет им собирать и передавать данные о процессе обработки в реальном времени. Это помогает в мониторинге производительности, предсказании поломок и оптимизации процессов, что в конечном итоге снижает затраты и увеличивает эффективность производства.

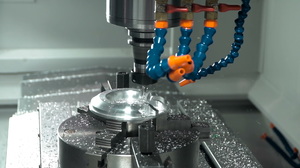

Технология и особенности обработки

При правильной настройке программного управления можно обрабатывать различные поверхности заготовки с одной установки. На фрезерном станке с числовым программным управлением (ЧПУ) выполняются несколько технологических операций по металлообработке:

• Зенкерование.
• Развёртывание.
• Сверление.
• Фрезерование криволинейных поверхностей.
• Обработка цилиндрических поверхностей.

Для выполнения этих задач используются три координатные оси. При сложной обработке могут применяться пять осей, что особенно актуально для высокоскоростной обработки фасонных поверхностей.

Большое количество осей позволяет вращать деталь в заданном направлении относительно одной оси и одновременно перемещать инструмент относительно заготовки. Часто ось шпинделя, наклонённая под определённым углом, становится пятой координатой.

Обработка радиусных галтелей, после соответствующей настройки ЧПУ, может выполняться за одну фиксацию. Для этого используются специальные концевые фрезы с закруглённой режущей кромкой.

Любой фрезерный станок с ЧПУ можно усовершенствовать. Достаточно установить на рабочий стол поворотный механизм, чтобы оборудование могло выполнять обработку в пяти координатах. Однако такая модернизация может сократить рабочее пространство станка.

Популярное фрезерное оборудование

В России на предприятиях станкостроения производятся фрезерные станки с числовым программным управлением (ЧПУ), которые широко применяются в различных отраслях машиностроения.

• 6Р13ФЗ. Станок с тремя координатами и мощными электродвигателями. Оснащён адаптивной системой контроля и управляется системой «Н33−2М». Максимальная скорость подачи фрезы достигает 4800 мм/мин.
• 6М11ФЗ. Удобный в обслуживании фрезерный станок, программирование рабочих процессов занимает всего несколько минут и соответствует технологическим требованиям.
• ЛФ66ФЗ. Вертикальный фрезерный аппарат с крестовым рабочим столом.
• VCenter Н-400. Тайваньский специализированный горизонтальный центр для обработки конструкционных сталей и алюминия. В его магазин помещается 40 режущих инструментов, с возможностью увеличения до 90.
• VCenter-55/7. Оборудование для обработки заготовок из цветных металлов.
• АХ-800. Фрезерный центр с пятью осями, демонстрирующий высокую производительность.

Импортное оборудование также остаётся актуальным. Наибольшей популярностью пользуются следующие марки станков:

• Hurco.
• Zenitech.
• ARES-SEIKI.
• Yangli.
• KNUTH.

3Д фрезерный станок с ЧПУ Advercut | Станок ЧПУ по дереву 3D обработка 4 Ось | Обзор

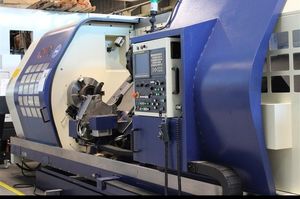

Токарные станки

Советские станкостроительные комбинаты, такие как Ульяновский, Львовский, Горьковский и Дмитровский, производили разнообразные модели агрегатов с программным управлением, которые до сих пор используются на промышленных предприятиях.

• 16А20Ф3. Этот станок отечественного производства широко распространён на машиностроительных заводах. Он оснащён системой управления «Электроника НЦ-31» и имеет три скорости вращения шпинделя. Специальный датчик в сочетании с приводом позволяет выполнять нарезку резьбы.
• МК6713С5. Высокоточный токарный станок с крестообразным суппортом, который может одновременно использовать шесть резцов. Он предназначен для выполнения различных операций, включая нарезку резьбы, точение, расточку и работу с дисками.
• Кроме российских станков, обработка заготовок также осуществляется на иностранном оборудовании с числовым программным управлением. Например, TRENS SBL300 — этот станок имеет два шпинделя и способен обрабатывать валы, фланцы и сложные детали. Его универсальность позволяет выполнять фрезерные операции.
• Vturn-V760. Этот станок выделяется вертикально расположенным шпиндельным механизмом. Рабочая головка имеет восемь позиций, а гидравлический двенадцатидюймовый патрон обеспечивает надёжность. Стружка удаляется с помощью конвейера, а подача смазки автоматизирована. Также предусмотрены различные резцедержатели и цветной дисплей. Управляющая система — «Fanuc 0i-T».
• LS360 CNC. Станина этого токарного станка установлена под углом, что позволяет обрабатывать как цветные металлы, так и нержавеющую сталь. Японский гидравлический механизм «Yuken» повышает надёжность работы оборудования. Автоматическая подача смазки и восемь позиций рабочей головки позволяют обрабатывать детали с различными конфигурациями.

Настройка современных станков с ЧПУ для работы с металлоизделиями не представляет сложности для специалистов. Важно учитывать ряд особенностей, которые характеризуют фрезерную обработку заготовок.

Урок №1. Устройство и принцип работы токарного станка с ЧПУ (CNC).

Программное обеспечение для управления станками

Программное обеспечение (ПО) для управления станками с числовым программным управлением (ЧПУ) играет ключевую роль в процессе металлообработки. Оно обеспечивает взаимодействие между оператором и станком, позволяя эффективно выполнять сложные операции с высокой точностью и минимальными затратами времени. В данной статье мы рассмотрим основные аспекты программного обеспечения для станков с ЧПУ, включая его типы, функциональные возможности и влияние на производительность.

Существует несколько типов программного обеспечения для управления станками с ЧПУ, которые можно классифицировать на следующие категории:

• Системы CAD/CAM: Эти программы используются для проектирования деталей (CAD) и генерации управляющих программ (CAM). CAD-системы позволяют создавать 2D и 3D модели, а CAM-системы преобразуют эти модели в код, который может быть понятен станку. Примеры таких систем включают SolidWorks, AutoCAD и Mastercam.
• Управляющие системы: Это ПО непосредственно управляет работой станка, интерпретируя G-коды и выполняя команды. Примеры управляющих систем включают Fanuc, Siemens Sinumerik и Haas.
• Системы мониторинга и анализа: Эти программы позволяют отслеживать производительность станка в реальном времени, анализировать данные о его работе и выявлять возможные проблемы. Они помогают оптимизировать процессы и повышать эффективность производства.

Функциональные возможности программного обеспечения для станков с ЧПУ варьируются в зависимости от типа и назначения. Однако можно выделить несколько ключевых функций, которые являются общими для большинства систем:

• Генерация управляющих программ: ПО автоматически создает G-коды на основе 3D моделей, что значительно упрощает процесс подготовки к обработке.
• Симуляция обработки: Возможность визуализировать процесс обработки до его начала позволяет выявить потенциальные ошибки и оптимизировать параметры резания.
• Настройка параметров обработки: Операторы могут настраивать скорость резания, подачу, глубину реза и другие параметры, что позволяет адаптировать процесс под конкретные условия.
• Управление несколькими станками: Современные системы позволяют управлять несколькими станками одновременно, что повышает общую производительность и снижает затраты на рабочую силу.

Влияние программного обеспечения на производительность станков с ЧПУ невозможно переоценить. Эффективное ПО позволяет сократить время на подготовку и запуск производства, минимизировать количество ошибок и повысить качество готовой продукции. Кроме того, современные системы часто включают функции автоматизации, что позволяет снизить влияние человеческого фактора и повысить стабильность процессов.

Таким образом, программное обеспечение для управления станками с ЧПУ является неотъемлемой частью современного производства в области металлообработки. Выбор правильного ПО и его грамотная настройка могут существенно повысить эффективность работы предприятия и обеспечить конкурентные преимущества на рынке.

Тенденции и инновации в области ЧПУ

Современные станки с числовым программным управлением (ЧПУ) становятся все более сложными и высокотехнологичными, что открывает новые горизонты для металлообработки. Одной из ключевых тенденций является интеграция технологий автоматизации и роботизации, что позволяет значительно повысить производительность и снизить затраты на труд. Станки с ЧПУ теперь могут работать в полностью автоматическом режиме, минимизируя человеческое вмешательство и увеличивая точность обработки.

Еще одной важной инновацией является использование искусственного интеллекта и машинного обучения для оптимизации процессов обработки. Системы ЧПУ могут анализировать данные в реальном времени, предсказывать возможные сбои и автоматически корректировать параметры обработки для достижения наилучших результатов. Это позволяет не только улучшить качество продукции, но и сократить время на наладку и настройку оборудования.

Также стоит отметить развитие технологий аддитивного производства, которые все чаще интегрируются в традиционные процессы металлообработки. Станки с ЧПУ могут сочетать фрезерование и 3D-печать, что позволяет создавать сложные геометрические формы и уменьшать количество отходов материала. Это особенно актуально в таких отраслях, как аэрокосмическая и автомобильная, где важна высокая точность и минимизация веса деталей.

Важным аспектом является и развитие программного обеспечения для управления станками с ЧПУ. Современные CAD/CAM-системы становятся более интуитивно понятными и функциональными, что упрощает процесс проектирования и подготовки программ для станков. Интеграция облачных технологий позволяет инженерам и операторам работать с проектами удаленно, что значительно ускоряет процесс разработки и внедрения новых изделий.

Не менее значимой тенденцией является переход к более экологичным технологиям. Производители станков с ЧПУ активно разрабатывают решения, которые позволяют снизить энергопотребление и уменьшить выбросы вредных веществ в процессе обработки. Использование перерабатываемых материалов и технологий, направленных на минимизацию отходов, становится стандартом в отрасли.

В заключение, современные станки с ЧПУ для металлообработки продолжают эволюционировать, внедряя новые технологии и подходы, которые делают производство более эффективным, безопасным и устойчивым. Следуя этим тенденциям, предприятия могут не только улучшить свои производственные процессы, но и повысить конкурентоспособность на рынке.

Обслуживание и ремонт станков с ЧПУ

Обслуживание и ремонт станков с числовым программным управлением (ЧПУ) являются ключевыми аспектами, обеспечивающими их надежную и эффективную работу. Станки с ЧПУ, как и любое другое оборудование, требуют регулярного технического обслуживания для предотвращения поломок и продления срока службы. В этом разделе мы рассмотрим основные элементы обслуживания и ремонта, а также важные рекомендации для пользователей.

Регулярное техническое обслуживание

Регулярное техническое обслуживание включает в себя плановые проверки и профилактические работы, которые помогают выявить потенциальные проблемы до их возникновения. К основным задачам обслуживания относятся:

• Очистка станка от стружки и загрязнений, что предотвращает перегрев и износ деталей.
• Проверка и смазка движущихся частей, что снижает трение и износ.
• Калибровка и настройка систем управления для обеспечения точности обработки.
• Проверка состояния электрических соединений и компонентов, что предотвращает короткие замыкания и сбои в работе.

Плановые проверки

Плановые проверки должны проводиться в соответствии с рекомендациями производителя. Обычно они включают в себя:

• Проверку точности обработки деталей с использованием контрольных инструментов.
• Тестирование систем ЧПУ на наличие ошибок и сбоев.
• Анализ работы приводов и систем охлаждения.

Ремонт станков с ЧПУ

Ремонт станков может быть как плановым, так и внеплановым. Внеплановый ремонт, как правило, вызван неожиданными поломками, которые могут произойти из-за:

• Износа деталей, что требует их замены.
• Ошибок в программном обеспечении, которые могут привести к сбоям в работе.
• Неправильной эксплуатации, что может вызвать повреждение оборудования.

Плановый ремонт включает в себя замену изношенных деталей и обновление программного обеспечения. Важно иметь на складе запасные части для быстрого реагирования на поломки.

Обучение персонала

Обучение операторов и технического персонала является важной частью обслуживания станков с ЧПУ. Знание принципов работы оборудования, а также правильных методов его эксплуатации и обслуживания позволяет значительно снизить риск поломок и повысить общую эффективность работы. Регулярные тренинги и курсы повышения квалификации помогут поддерживать высокий уровень знаний и навыков у сотрудников.

Заключение

Обслуживание и ремонт станков с ЧПУ требуют системного подхода и регулярного внимания. Правильное техническое обслуживание, плановые проверки и обучение персонала помогут избежать серьезных поломок и обеспечить бесперебойную работу оборудования, что, в свою очередь, повысит производительность и качество металлообработки.
