В мире, где работа с тяжелыми грузами становится повседневной необходимостью, таль ручная червячная представляет собой незаменимый инструмент для эффективного и безопасного подъема и перемещения объектов весом до 10 тонн. Эта статья поможет вам разобраться в принципах работы тали, ее устройстве и возможностях, а также даст практические советы по использованию, что сделает вашу работу более продуктивной и менее трудоемкой. Ознакомьтесь с видео, чтобы увидеть таль в действии и понять, как она может упростить вашу жизнь.

Цепная червячная таль – устройство механизма

Таль — это червячная передача, установленная на опорах и соединенная с грузовой звездочкой через шпонку. На одном конце червяка находится тяговое колесо, а на другом — автоматический дисковый тормоз. Червячная передача с грузовой звездочкой расположена между тремя стальными опорами, которые сверху соединены траверсой с мощным крюком для подвешивания устройства.

Грузовая звездочка комплектуется пластинчатой цепью. Подвеска между ее пластинами включает нижнюю траверсу с грузовым крюком на шарикоподшипнике, щек подвески и ролик, закрепленный на оси. Тяговое колесо также оснащено сварной тяговой цепью. Направляющие элементы предотвращают соскальзывание цепей со звездочки и тягового колеса.

В зависимости от конфигурации, тали могут иметь грузоподъемность от 1 до 10 тонн, а минимальная высота подъема составляет 3 метра. Стандартная максимальная высота подъема достигает 12 метров, но некоторые производители предлагают устройства с высотой подъема в два раза больше. Ручная червячная таль передвижного типа не имеет серьезных ограничений и может использоваться для перемещения как легких грузов весом 1 тонна, так и тяжелых блоков весом до 8 тонн.

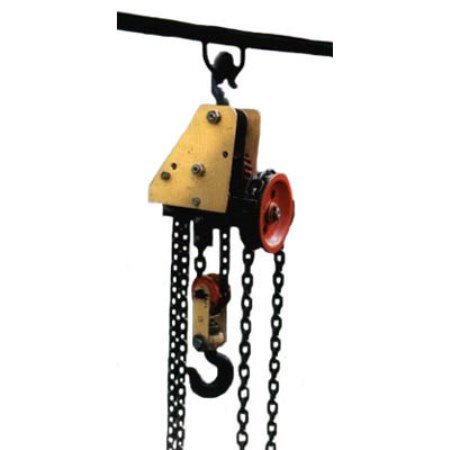

Цепная таль

Преимущества тали – чем выгоден механизм?

Преимущества данного механизма очевидны: его компактные размеры позволяют транспортировать устройство в багажнике легкового автомобиля и перемещать грузы в ограниченных пространствах. Червячный механизм обеспечивает высокую точность перемещения грузов, что является значительным преимуществом по сравнению с шестеренными аналогами. Простота конструкции гарантирует длительный срок службы устройства.

Поверхность механизма обработана антикоррозийными покрытиями, защищающими его от воздействия внешней среды. Для контроля качества исполнения механизма можно обратиться к стандарту ГОСТ 28408-89. Согласно этому стандарту, обычные тали не предназначены для эксплуатации в взрывоопасной среде. Однако существует специальная модификация, которая благодаря своим покрытиям может функционировать в таких условиях.

Использование тали разрешено при температурном диапазоне от -20 °С до +40 °С. Запрещается применять механизм в взрывоопасной среде (если это стандартное исполнение), а также использовать тали для подъема и транспортировки людей, ядовитых и взрывоопасных веществ, а также для подъема металлов в расплавленном или горячем состоянии.

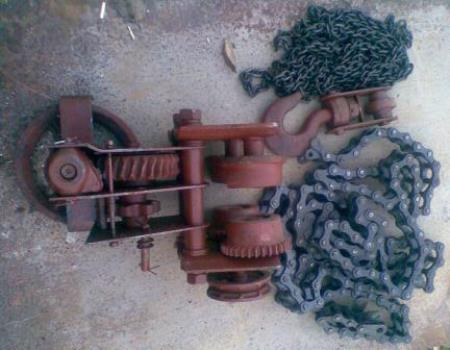

самодельная таль

Интересные факты

Вот несколько интересных фактов о ручных червячных тальках и их способности поднимать тяжелые грузы:

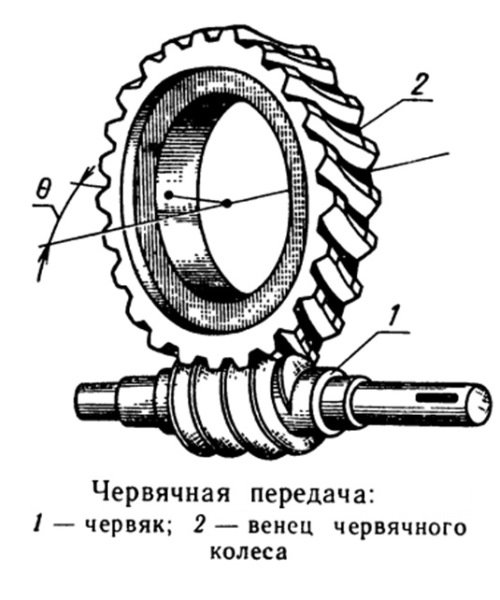

1. Принцип работы: Ручные червячные тали используют принцип червячной передачи, который позволяет значительно увеличить усилие, прикладываемое к ручке. Это достигается за счет того, что червяк (винт) взаимодействует с зубчатым колесом, создавая большое механическое преимущество. Таким образом, даже небольшое усилие рук может поднять груз весом до 10 тонн.

2. Безопасность и надежность: Ручные червячные тали часто используются в условиях, где требуется высокая степень надежности и безопасности. Они оснащены механизмами блокировки, которые предотвращают случайное опускание груза, что делает их идеальными для работы с тяжелыми предметами.

3. Широкая область применения: Ручные червячные тали находят применение в самых разных отраслях, включая строительство, судостроение, горнодобывающую промышленность и даже в быту. Их компактный размер и простота в использовании делают их популярными среди профессионалов и любителей, которые нуждаются в эффективном способе подъема тяжелых грузов без использования электроинструментов.

Как работает таль ручная червячная?

Для подъема или опускания грузов требуется усилие хотя бы одного человека, который активирует тяговый механизм. Он использует силу своих мышц для движения рычага, прикрепленного к тяговому колесу. Это колесо передает вращение на грузовую звездочку через червяк, что приводит в движение цепь.

Когда тяговое колесо вращается по часовой стрелке, груз поднимается; в обратном направлении он опускается. В процессе этих операций слышен характерный треск, возникающий при взаимодействии собачки с храповым колесом.

Плавный спуск груза обеспечивается грузоопорным тормозом, который также отвечает за автоматическую остановку груза и создание паузы в процессе работы.

Механизм может быть установлен на передвижной конструкции или зафиксирован стационарно. Передвижной механизм используется, когда оператору необходимо находиться рядом с грузом во время его перемещения. Груз перемещается по подвесному монорельсовому пути, изготовленному из двутаврового профиля различного сечения. В сочетании с ручной лебедкой этот механизм позволяет самостоятельно перемещать практически любые грузы без значительных усилий!

Как работает ручная цепная таль

Выбор подходящей тали для конкретных задач

При выборе тали ручной червячной для подъема тяжелых грузов, таких как 10 тонн, необходимо учитывать несколько ключевых факторов, которые помогут обеспечить безопасность и эффективность работы. Тали ручные червячные представляют собой механизмы, использующие червячную передачу для преобразования усилия, что позволяет поднимать значительные нагрузки с минимальными усилиями со стороны оператора.

Первым шагом в выборе подходящей тали является определение максимальной нагрузки, которую необходимо поднимать. В данном случае, если требуется поднять 10 тонн, следует выбирать тали с запасом прочности, который обычно составляет 1,5-2 раза от максимальной нагрузки. Это обеспечит дополнительную безопасность и предотвратит возможные поломки механизма.

Следующий аспект – это высота подъема. Необходимо заранее определить, на какую высоту нужно поднять груз. Тали различаются по длине цепи или троса, и важно выбрать модель, которая соответствует вашим требованиям. Также стоит учитывать, что при работе с тяжелыми грузами может потребоваться дополнительное пространство для маневра.

Кроме того, стоит обратить внимание на тип привода. Ручные тали червячные могут иметь различные механизмы управления, такие как ручной привод или электрический. Для работы с тяжелыми грузами, особенно если они требуют частого подъема и опускания, электрическая таль может оказаться более удобной, хотя и более дорогой. Ручные тали, в свою очередь, требуют больше физических усилий, но могут быть более доступными по цене и проще в обслуживании.

Также важно учитывать условия эксплуатации. Если таль будет использоваться в условиях повышенной влажности, пыли или химических воздействий, необходимо выбирать модели, которые имеют защиту от коррозии и других негативных факторов. Например, тали с антикоррозийным покрытием или из нержавеющей стали могут быть более подходящими для таких условий.

Не забывайте о дополнительных аксессуарах и оборудовании, которые могут понадобиться для безопасной работы с талью. Это могут быть стропы, крюки, блоки и другие элементы, которые помогут правильно распределить нагрузку и обеспечить безопасность при подъеме. Также стоит обратить внимание на наличие сертификации и соответствие стандартам безопасности, что является важным аспектом при выборе оборудования для работы с тяжелыми грузами.

В заключение, выбор подходящей тали ручной червячной для подъема 10 тонн требует внимательного подхода и учета множества факторов. Правильный выбор оборудования не только облегчит работу, но и обеспечит безопасность как оператора, так и окружающих.

Правила безопасности при использовании тали

Использование ручной червячной тали требует особого внимания к правилам безопасности, чтобы избежать травм и повреждений оборудования. Прежде всего, перед началом работы необходимо внимательно ознакомиться с инструкцией производителя. Это поможет понять, как правильно использовать устройство и какие меры предосторожности следует соблюдать.

Одним из основных правил является проверка состояния тали перед каждым использованием. Убедитесь, что все механизмы работают исправно, нет видимых повреждений, а также что трос или цепь не имеют износа или повреждений. Если вы заметили какие-либо дефекты, не используйте таль до их устранения.

При работе с талью важно правильно распределять нагрузку. Не превышайте максимальную грузоподъемность устройства, которая в данном случае составляет 10 тонн. Нагрузка должна быть равномерно распределена, чтобы избежать перекоса и падения груза. Используйте специальные приспособления, такие как стропы и крюки, которые соответствуют весу поднимаемого объекта.

Также следует учитывать, что при подъеме груза необходимо находиться на безопасном расстоянии от него. Не стойте под поднятым грузом и не позволяйте другим находиться в опасной зоне. Если необходимо, используйте сигнальщиков для координации действий, особенно если работа выполняется в команде.

Не забывайте о правильной технике подъема. При использовании тали старайтесь держать спину прямо, а ноги на ширине плеч. Это поможет избежать травм спины и других частей тела. Если груз слишком тяжелый или неудобный для подъема, лучше обратиться за помощью к коллегам или использовать дополнительные механизмы для облегчения работы.

Наконец, после завершения работы обязательно отключите таль и уберите ее в безопасное место. Убедитесь, что все механизмы находятся в закрытом состоянии, чтобы предотвратить случайные активации. Регулярно проводите техническое обслуживание и проверку оборудования, чтобы обеспечить его надежную работу и безопасность.

Обслуживание и уход за талью для продления срока службы

Таль ручная червячная – это надежный инструмент, который может поднять значительные грузы, однако для обеспечения его долговечности и эффективной работы необходимо соблюдать определенные правила обслуживания и ухода. В этой статье мы рассмотрим ключевые аспекты, которые помогут продлить срок службы вашей тали.

Регулярная проверка состояния

Первым шагом в уходе за талью является регулярная проверка ее состояния. Необходимо осматривать все компоненты устройства, включая цепь, крюк, корпус и механизм передачи. Обратите внимание на наличие трещин, износа или коррозии. Если вы заметили какие-либо повреждения, рекомендуется немедленно провести ремонт или замену поврежденных частей.

Смазка механизмов

Смазка является важным аспектом обслуживания тали. Все подвижные части должны быть смазаны специальными маслами или смазками, которые подходят для работы в условиях повышенных нагрузок. Это поможет снизить трение, предотвратить износ и обеспечить плавность работы механизма. Рекомендуется проводить смазку не реже одного раза в месяц, а также после интенсивного использования.

Чистка устройства

Чистка тали также играет важную роль в ее обслуживании. Пыль, грязь и остатки смазки могут негативно сказаться на работе механизма. Регулярно очищайте таль от загрязнений, используя мягкие щетки и тряпки. Избегайте использования агрессивных химических средств, которые могут повредить поверхность устройства.

Проверка цепи и крюка

Цепь и крюк – это ключевые элементы тали, которые подвергаются наибольшим нагрузкам. Регулярно проверяйте цепь на наличие износа, повреждений или растяжения. Если цепь выглядит изношенной, ее следует заменить. Крюк также необходимо проверять на наличие трещин и деформаций. Использование поврежденного крюка может привести к серьезным авариям.

Хранение тали

Правильное хранение тали также важно для ее долговечности. Храните устройство в сухом и защищенном от влаги месте, чтобы избежать коррозии. Если таль не используется длительное время, рекомендуется периодически проверять ее состояние и проводить профилактическое обслуживание.

Обучение персонала

Не менее важным аспектом является обучение персонала, который будет работать с талью. Все операторы должны быть ознакомлены с правилами эксплуатации и обслуживания устройства. Это поможет избежать неправильного использования и продлить срок службы тали.

Следуя указанным рекомендациям по обслуживанию и уходу за талью, вы сможете значительно продлить срок ее службы и обеспечить безопасность при работе с тяжелыми грузами. Регулярные проверки, смазка, чистка и правильное хранение – это залог надежной и долгосрочной эксплуатации вашего инструмента.
