Установка твердотопливного котла – это важный шаг для обеспечения эффективного отопления вашего дома, особенно в условиях растущих цен на энергоносители. В данной статье мы подробно рассмотрим процесс монтажа твердотопливного котла, включая схемы подключения и ключевые моменты, на которые стоит обратить внимание. Мы также предоставим рекомендации по обслуживанию, чтобы вы могли максимально эффективно использовать ваше оборудование. Видеоинструкция поможет вам лучше понять этапы установки и избежать распространенных ошибок.

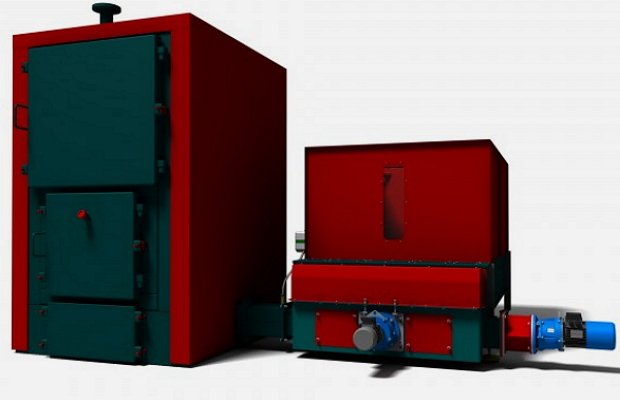

Как выглядит твердотопливный котел сейчас?

Это теплотехническое устройство в основном изготавливается из чугуна или жаропрочной стали. Энергия выделяется в процессе сгорания твердого топлива, такого как древесина, уголь или торф. Современные модели твердотопливных котлов для дома значительно отличаются от первых версий. Увеличенная камера сгорания позволяет загружать большее количество топлива сразу. С новыми котлами можно обеспечить работу оборудования до 12 часов без постоянного контроля.

Существует несколько схем загрузки дров: вертикальная или фронтальная, в зависимости от конструкции котла. Также имеются модели с автоматической подачей топлива. Котлы могут быть энергонезависимыми, где циркуляция жидкости происходит за счет наклона труб, и энергозависимыми. Последние более экономичны, так как вода движется по системе под давлением благодаря работе специального насоса. Однако в этом случае работа оборудования зависит от электричества, и такая система не является полностью автономной.

Это оборудование обладает множеством преимуществ, хотя есть и некоторые незначительные недостатки. Главным плюсом является возможность самостоятельного монтажа твердотопливного котла. В отличие от газового подключения, вам не придется обращаться в различные службы, стоять в очередях и получать разрешения. Еще одним важным преимуществом является экономичность.

По сравнению с газовыми системами, твердотопливные котлы обходятся в 4 раза дешевле, а с оборудованием на солярке – в 8 раз. Что уж говорить об электрических котлах, отопление с которыми обойдется в 17 раз дороже, чем с твердотопливными.

Кроме того, такое оборудование имеет длительный срок службы: чугунные котлы могут прослужить до 50 лет, в то время как стальные – около 20 лет. Современные устройства оснащены электронной системой, что значительно упрощает их эксплуатацию. Не стоит забывать и о ремонтопригодности. Рабочая схема таких котлов позволяет им функционировать без газа и электроэнергии, что добавляет им частичную или полную автономность.

Теперь обсудим недостатки. Во-первых, вам придется самостоятельно загружать дрова, уголь и другое топливо. Это несложно, но требует времени и усилий. Во-вторых, необходимо постоянно следить за состоянием котла и очищать его от золы, которая скапливается на стенках и решетке.

Как выбрать твердотопливный котел для отопления дома

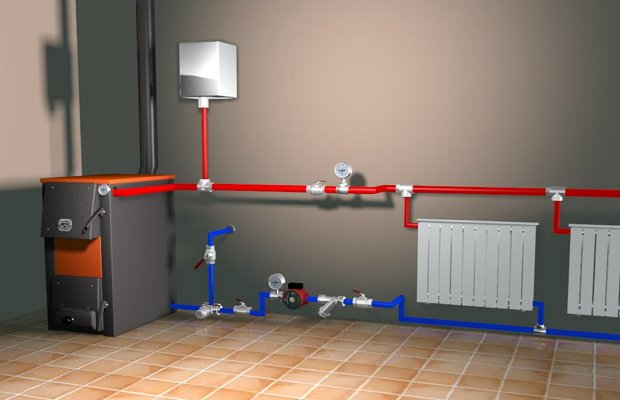

Как обслуживать котел?

Правильное подключение твердотопливных котлов имеет большое значение, но для эффективной и долгосрочной работы оборудования необходим надлежащий уход. В топке часто скапливаются остатки продуктов сгорания, такие как зола и сажа, что существенно снижает мощность котла. Поэтому рекомендуется регулярно (по крайней мере раз в неделю) очищать эти отложения со стенок топки. Также следует обратить внимание на колосниковую решетку. Чтобы избавиться от нежелательной золы, достаточно немного пошевелить угли с помощью специального рычага. Это устройство также позволяет осуществить аварийный сброс углей при необходимости.

Кроме того, для корректной работы котла важно контролировать тягу в дымоходе и циркуляцию жидкости в системе. Рекомендуется проводить чистку дымохода раз в год. Крайне важно качественно утеплить все участки дымохода, находящиеся в неотапливаемых помещениях. В противном случае в этих местах может образоваться конденсат, который помешает свободному выходу продуктов сгорания. Для улучшения циркуляции жидкости в системе стоит установить насос. Он устанавливается непосредственно перед входом в котел, когда вода возвращается в него. Это не только положительно скажется на тепловых характеристиках, но и поможет сэкономить. Жидкость будет быстрее двигаться и возвращаться в котел горячей, что снизит затраты энергии на ее последующий подогрев.

Сборка и сервис твердотопливного котла Viadrus HERCULES U22

Интересные факты

Вот несколько интересных фактов о самостоятельной установке твердотопливного котла:

1. Требования к безопасности: Установка твердотопливного котла требует соблюдения строгих норм и правил безопасности. Это включает в себя правильное размещение котла, установку дымохода и обеспечение вентиляции. Неправильная установка может привести к пожару или отравлению угарным газом.

2. Необходимость проектирования: Перед установкой важно провести тщательное проектирование системы отопления. Это включает в себя расчет мощности котла в зависимости от площади отапливаемого помещения и теплоизоляции. Неправильный расчет может привести к неэффективной работе системы и повышенным затратам на топливо.

3. Легислативные аспекты: В некоторых странах и регионах для установки твердотопливного котла требуется получение разрешений и согласований от местных властей. Это связано с экологическими нормами и требованиями к отопительным системам, что делает самостоятельную установку более сложной задачей.

Схема и порядок установки котла

Установка твердотопливного котла — серьезная задача, и любая ошибка может привести к неправильной работе системы. Если вы готовы принять вызов, воспользуйтесь нашей пошаговой инструкцией.

Как установить твердотопливный котел — пошаговая схема

Шаг 1: Выбор места

Установка оборудования должна проводиться в специально отведенном помещении. Чаще всего для котельных используют подвалы или цокольные этажи. Поскольку из топки могут выпадать горячие угли, основание под котлом должно быть ровным и огнеупорным. Идеальным вариантом станет бетонная плита. Важно также следить за тем, чтобы корпус котла находился в строго вертикальном положении, так как его наклон недопустим.

Необходимо соблюдать определенные расстояния. Между задней частью отопительного устройства и стеной должно быть не менее 50 см. С передней стороны котла до других предметов и поверхностей должно быть не менее 125 см. Высота потолка в помещении не должна быть ниже 250 см, а объем комнаты, где установлено отопительное оборудование, должен превышать 15 кубических метров. Обработайте пол и стены котельной специальными средствами для защиты от огня и обеспечьте качественную вентиляцию.

Шаг 2: Подготовка комплектующих

Система состоит из радиатора, труб, насоса для циркуляции, расширительного бака и теплоагрегата. В комплект также входят теплоаккумулятор, воздушный и предохранительный клапаны, манометр и терморегулятор. При покупке обязательно проверяйте исправность всех компонентов и выбирайте продукцию только от надежных производителей.

Шаг 3: Установка оборудования

Устанавливаем агрегат в котельной, следуя ранее указанным рекомендациям. Обратите внимание на положение корпуса: он должен быть установлен строго горизонтально. Проверьте подготовленную площадку с помощью уровня, чтобы убедиться в ее ровности. Далее подключаем все электронагреватели, если они предусмотрены в комплекте. Это не представляет сложности, так как в котле есть специальное место для установки ТЭНа, а рядом располагается терморегулятор.

Шаг 4: Монтаж труб и электроники

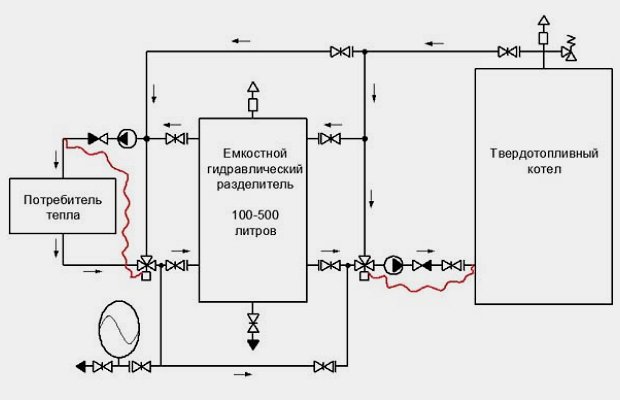

Схемы подключения твердотопливных котлов требуют труб. Оптимальным вариантом является соединение через запорные краны. Места соединений дополнительно герметизируются льняными волокнами или специальной сантехнической лентой. Если агрегаты зависят от электроэнергии, их нужно подключить к электросети, не забывая о заземлении. Затем устанавливаются устройства для безопасной эксплуатации оборудования: терморегулятор, клапаны, манометр и датчик тяги.

Шаг 5: Монтаж дымохода

В наши дни нет необходимости строить дымовую трубу из кирпича — можно использовать специальные пластиковые элементы. Диаметр этих элементов выбирается в зависимости от мощности вашего оборудования. Поэтому важно следовать указаниям из руководства по эксплуатации котла. Этот этап критически важен, так как качественная работа теплового устройства зависит от хорошей тяги.

Шаг 6: Наполнение контура

Сначала заполняем тепловой контур водой, чтобы давление немного превысило рабочий уровень. Затем тщательно проверяем всю систему, особенно соединения, чтобы выявить возможные утечки. После этого внимательно осматриваем, правильно ли установлены внутренние компоненты топки: заслонка для растопки, колосники, шамотные кирпичи и заглушки.

Шаг 7: Подключение

Если система работает правильно и нет утечек, сбросьте давление до рабочего уровня, отрегулируйте заслонки и начните эксплуатацию отопительного оборудования. Для этого загрузите и разожгите топливо, а через 10 минут закройте заслонку. Когда температура достигнет 80 градусов, установите терморегулятор на нужный уровень. Теперь остается только периодически подкидывать дрова и наслаждаться уютным микроклиматом.

Видеоинструкция по монтажу твердотопливных котлов "Прометей"

Необходимые инструменты и материалы для установки

Для успешной установки твердотопливного котла необходимо заранее подготовить все необходимые инструменты и материалы. Это поможет избежать задержек в процессе работы и обеспечит качественный результат.

1. Инструменты:

• Отвертки: Набор отверток различных размеров, включая крестовые и плоские, для сборки и подключения компонентов котла.
• Ключи и рожковые ключи: Набор ключей поможет в работе с гайками и болтами, которые могут потребоваться для крепления котла и подключения трубопроводов.
• Перфоратор или дрель: Эти инструменты понадобятся для сверления отверстий в стенах или полу для установки котла и дымохода.
• Уровень: Уровень поможет установить котел ровно, что важно для его корректной работы.
• Рулетка: Для точных измерений при установке и размещении котла.
• Плоскогубцы: Используются для работы с мелкими деталями и крепежом.
• Ножовка по металлу: Если необходимо обрезать трубы или другие металлические элементы.
• Клещи для труб: Для работы с трубопроводами, особенно если они из меди или пластика.

2. Материалы:

• Твердотопливный котел: Самый важный элемент установки. Перед покупкой убедитесь, что котел соответствует вашим потребностям по мощности и типу топлива.
• Дымоход: Необходим для отвода дымовых газов. Убедитесь, что дымоход соответствует стандартам и требованиям безопасности.
• Трубы: Для подключения котла к системе отопления. Выбор материала труб зависит от типа системы (металлические, пластиковые или медные).
• Крепежные элементы: Болты, гайки, анкеры и другие крепежи, которые понадобятся для установки котла и дымохода.
• Уплотнительные материалы: Уплотнители для соединений, которые помогут избежать утечек и повысить эффективность работы системы.
• Изоляционные материалы: Для теплоизоляции труб и других элементов системы, что поможет снизить теплопотери.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс установки твердотопливного котла и повысить шансы на успешное завершение работы без лишних проблем.

Проверка безопасности и соответствия стандартам

Перед тем как приступить к установке твердотопливного котла, необходимо убедиться в соблюдении всех норм безопасности и соответствия стандартам. Это важный этап, который поможет избежать потенциальных рисков и обеспечит эффективную работу системы отопления.

Первым шагом является изучение местных строительных норм и правил, касающихся установки отопительного оборудования. В разных регионах могут действовать различные требования, поэтому важно ознакомиться с актуальными документами, такими как строительные кодексы и санитарные нормы. В некоторых случаях может потребоваться получение разрешений от местных властей.

Следует также обратить внимание на требования к установке твердотопливных котлов, которые могут включать:

• Минимальные расстояния до горючих материалов и стен;
• Наличие вентиляции для обеспечения притока воздуха;
• Правила установки дымохода, включая его высоту и материал;
• Требования к электропроводке, если котел оснащен автоматикой.

Безопасность установки также включает в себя выбор правильного места для котла. Оно должно быть хорошо проветриваемым, с достаточным пространством для обслуживания и ремонта. Необходимо избегать установки котла в помещениях с высокой влажностью, таких как ванные комнаты или подвалы, так как это может привести к коррозии и другим проблемам.

При установке дымохода важно учитывать его конструкцию и материал. Дымоход должен быть устойчив к высоким температурам и воздействию конденсата. Рекомендуется использовать сертифицированные дымоходные системы, которые соответствуют стандартам безопасности. Также необходимо следить за тем, чтобы дымоход имел правильный уклон для обеспечения хорошей тяги.

Не менее важным аспектом является установка системы защиты от перегрева и аварийных ситуаций. Это могут быть термостаты, предохранительные клапаны и другие устройства, которые помогут предотвратить перегрев котла и возможные аварии. Убедитесь, что все компоненты системы отопления сертифицированы и соответствуют стандартам безопасности.

Наконец, рекомендуется обратиться к специалистам для проверки выполненной работы. Даже если вы уверены в своих силах, профессиональная проверка поможет выявить возможные недостатки и гарантировать безопасность эксплуатации твердотопливного котла.

Советы по эксплуатации и уходу за котлом после установки

После установки твердотопливного котла важно правильно организовать его эксплуатацию и уход, чтобы обеспечить его долговечность и эффективность работы. Ниже приведены основные рекомендации, которые помогут вам в этом процессе.

Регулярная чистка котла

Одним из ключевых аспектов ухода за твердотопливным котлом является регулярная чистка. Накопление золы и сажи может значительно снизить эффективность работы котла и привести к его перегреву. Рекомендуется проводить чистку не реже одного раза в неделю в отопительный сезон. Для этого:

• Отключите котел от системы отопления и дождитесь его остывания.
• Удалите золу из топки с помощью специальной лопаты или пылесоса для золы.
• Очистите дымоход и теплообменник от сажи, используя щетки и специальные инструменты.

Контроль уровня топлива

Важно следить за уровнем топлива в котле. Использование качественного топлива (древесины, угля или пеллет) не только увеличивает эффективность сжигания, но и снижает количество образующейся сажи. Рекомендуется:

• Хранить топливо в сухом и защищенном от влаги месте.
• Проверять качество топлива перед его загрузкой в котел.
• Не допускать перегрева котла, следя за температурными показателями.

Проверка системы дымоудаления

Система дымоудаления играет важную роль в безопасной эксплуатации твердотопливного котла. Регулярно проверяйте состояние дымохода и вентиляции:

• Убедитесь, что дымоход не забит и свободно пропускает дым.
• Проверяйте герметичность соединений и отсутствие трещин в дымоходе.
• При необходимости проводите профессиональную чистку дымохода.

Мониторинг температуры и давления

Следите за показателями температуры и давления в системе отопления. Это поможет предотвратить перегрев и возможные аварийные ситуации. Установите термометры и манометры, чтобы иметь возможность контролировать эти параметры. Если вы заметили отклонения от нормы, немедленно примите меры:

• Снизьте подачу топлива.
• Проверьте работу циркуляционного насоса.
• Обратитесь к специалисту, если не можете самостоятельно устранить проблему.

Плановое техническое обслуживание

Рекомендуется проводить плановое техническое обслуживание котла не реже одного раза в год. Это позволит выявить и устранить потенциальные проблемы до того, как они станут серьезными. В рамках обслуживания:

• Проверяйте все соединения и крепления.
• Оценивайте состояние теплообменника и других ключевых элементов.
• При необходимости заменяйте изношенные детали.

Соблюдение этих рекомендаций поможет вам не только продлить срок службы твердотопливного котла, но и обеспечить его безопасную и эффективную работу в течение всего отопительного сезона.
