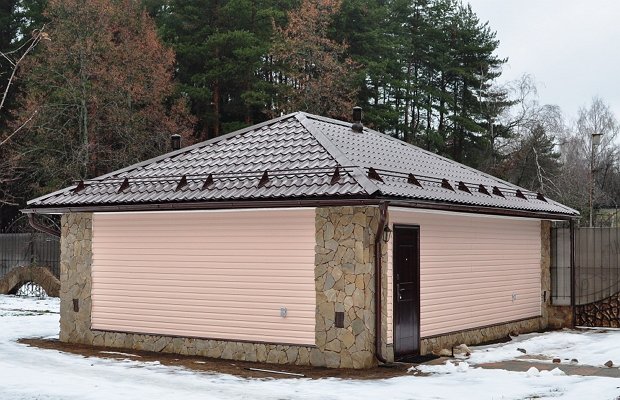

Что представляет собой вальмовая кровля?

Вальмовая крыша — это конструкция с четырьмя скатами. Два из них имеют классическую трапециевидную форму и располагаются по бокам, а два других — треугольные — находятся на торцах крыши. В отличие от шатровой кровли, где все четыре ската сходятся в одной точке, в вальмовой крыше есть две вершины, соединенные коньком.

Боковые треугольные фронтоны с уклоном называются вальмами. Двухскатная крыша также имеет треугольные торцевые фронтоны, но они расположены вертикально. В вальмовой крыше эти скаты наклонены, что является её характерной особенностью.

Крыша считается вальмовой, если торцевые скаты, начинаясь от конька, доходят до наружной стены, то есть до карниза. Существуют и варианты, когда скат прерывается и переходит в вертикальную плоскость в одном месте. В таком случае крыша называется полувальмовой или голландской.

ВАЛЬМОВАЯ КРЫША Проще НЕКУДА!!! Вальмовая Стропильная СИСТЕМА

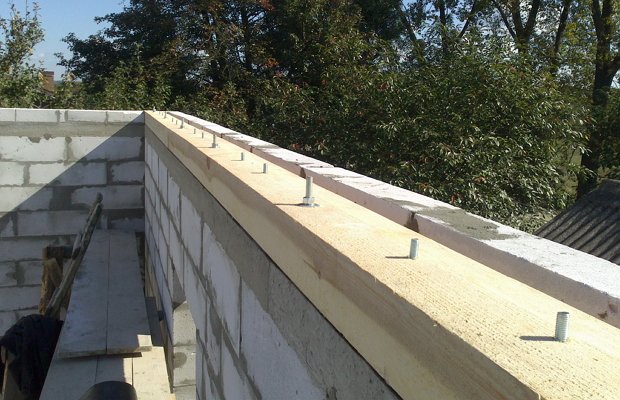

Узлы и элементы вальмовой кровли

Крыши можно классифицировать как сложные конструкции по способу установки и использованию различных материалов. Вальмовая крыша состоит из мауэрлата, конькового бруса и стропил: угловых, коротких и промежуточных.

Мауэрлат — это деревянный брус, который устанавливается по всему периметру здания на верхней части стен. Его основная функция — правильная передача и распределение нагрузок от ветра, снега, веса кровли и стропильной системы на несущие стены. Этот элемент служит верхней обвязкой для стен из штучных материалов, таких как кирпич или бетонные блоки.

Если стены выполнены из бревна или бруса, мауэрлат не устанавливается. Его функции выполняют верхние венцы сруба.

Коньковый брус — ключевой элемент стропильной системы, соединяющий все скаты крыши в единую конструкцию. Он должен иметь такое же сечение, как и стропильные ноги, иначе может произойти перекос всей стропильной конструкции и крыши.

Угловые стропила, или накосные, представляют собой основные силовые элементы, соединяющие углы здания с коньковым брусом. Для их изготовления используется доска, толщина которой равна толщине конькового бруса. Один конец крепится к коньку, а другой опирается на мауэрлат. В зависимости от проекта крыши может потребоваться различное количество таких стропил, но не менее четырех.

Короткие стропила могут иметь разные длины, но при монтаже располагаются под одним углом и параллельно промежуточным стропилам. При расчете их количества учитывается площадь крыши. Один конец коротких стропил соединяется с угловым стропилом, а другой опирается на внешнюю стену здания.

Центральные стропила устанавливаются верхним концом на коньковый брус, а нижним опираются на несущие стены дома. Обычно их количество составляет три с каждой стороны крыши, но для больших домов может быть предусмотрено большее количество.

Промежуточные стропила крепятся одной стороной к коньку, а другой опираются на мауэрлат. На вальмовых скатах их обычно не используют, так как всю площадь крыши закрывают короткие стропила. Расчет сечения и количества промежуточных элементов осуществляется с учетом несущей способности стропильной конструкции и типа кровельного материала.

При значительных размерах здания может потребоваться установка дополнительных укрепляющих элементов, таких как подкосы и вертикальные стойки, поддерживающие коньковый брус, а также шпренгельные конструкции для предотвращения провисания диагональных стропил.

Стропильная система вальмовой крыши и эркера

Интересные факты

Вот несколько интересных фактов о стропильной системе вальмовой крыши:

1. Форма и устойчивость: Вальмовая крыша имеет наклонные скаты, которые сходятся в одной точке (коньке). Эта форма не только эстетически привлекательна, но и обеспечивает отличную устойчивость конструкции к ветровым нагрузкам. Наклонные скаты помогают равномерно распределять нагрузки, что делает такую крышу более долговечной.

2. Сложность расчета: Расчет стропильной системы вальмовой крыши требует учета множества факторов, включая угол наклона, тип материала, климатические условия и возможные снеговые нагрузки. Использование современных программ для проектирования позволяет значительно упростить этот процесс, однако важно учитывать все нюансы, чтобы избежать перегрузки конструкции.

3. Разнообразие конструкций: Вальмовые крыши могут иметь различные варианты стропильных систем, включая как традиционные, так и более современные решения, такие как фермы. Это позволяет архитекторам и строителям адаптировать проект под конкретные условия и требования, что делает вальмовые крыши универсальным выбором для различных типов зданий.

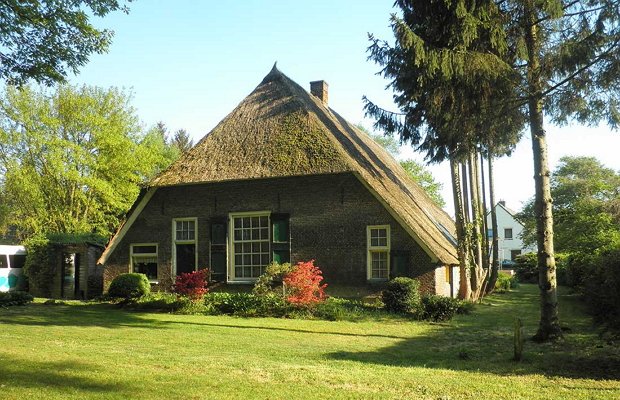

Виды вальмовых крыш

Стропильные системы для различных типов крыш могут быть выполнены в разных вариантах. Например, если вальмовый скат не достигает конька и образует в верхней части небольшой вертикальный фронтон треугольной формы, такая крыша называется голландской.

Среди других типов крыш выделяются шатровые конструкции. У них все четыре ската имеют одинаковую форму, а боковые фронтоны отсутствуют. В этом случае вальмы представляют собой треугольные поверхности, уклон которых совпадает с углом наклона остальных скатов. Обычно такие системы применяются для зданий с квадратной планировкой. В категорию вальмовых крыш входят полувальмовые мансардные кровли, четырехскатные, щипцовые, многощипцовые и двухскатные.

Существуют также ломаные крыши, состоящие из скатов различных размеров и углов наклона. Такие конструкции сложны в монтаже и расчете, поэтому встречаются реже. Однако они обладают привлекательным внешним видом. Эффектность крыш с ломаной стропильной системой можно оценить на видео, где обсуждаются особенности их строительства.

Четырехскатная вальмовая крыша

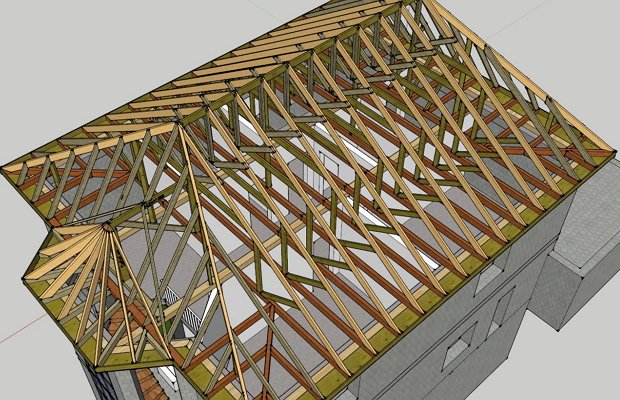

Расчет вальмовых конструкций – угол наклона

Установка вальмовых стропильных систем начинается с разработки проекта. Качественный проект позволит быстро собрать крышу. Оптимальный угол наклона скатов выбирается с учетом климатических условий:

• В регионах с сильными ветрами угол наклона должен быть меньшим, чтобы снизить нагрузку от ветра на крышу.
• В местах с обильными снегопадами угол наклона увеличивается, чтобы предотвратить накопление снега и льда на крыше.

При выборе угла наклона стропил также рассчитывается необходимое количество материалов. Для обрешетки расчет обычно основывается на общей площади кровли, тогда как количество и сечение угловых и коротких стропил рассчитываются отдельно в зависимости от типа крыши.

Кроме климатических факторов, при выборе угла наклона важно учитывать тип кровельного материала:

• При использовании наборных материалов, таких как шифер или металочерепица, угол наклона следует устанавливать не менее 22°, чтобы не увеличивать нагрузку на стропила.
• При рулонных покрытиях учитывается количество слоев: чем их больше, тем меньше может быть угол наклона скатов.
• Увеличение угла наклона позволяет использовать профнастил, но необходимо учитывать высоту профиля. Угол наклона может варьироваться от 20 до 45 градусов.

Правильный расчет угла наклона крыши начинается с определения торцевой оси здания на верхней обвязке. Затем необходимо отметить середину конькового бруса, где будет находиться центральная стропильная нога. Далее нужно определить место для следующего промежуточного стропила, отмерив расстояние, соответствующее расчету распределения промежуточных стропильных ног, которое обычно не превышает 70–90 см.

Длина стропил рассчитывается так, чтобы их нижний конец выступал за наружную стену на 40–50 см, а верхний упирался в коньковый брус.

Аналогичный расчет выполняется для всех четырех сторон крыши, чтобы определить расположение промежуточных стропильных ног на коньковом брусе. Пример правильного расположения можно увидеть на фото.

Стропильная система вальмовой крыши, обеспечение жесткости конструкции с большой длиной балок

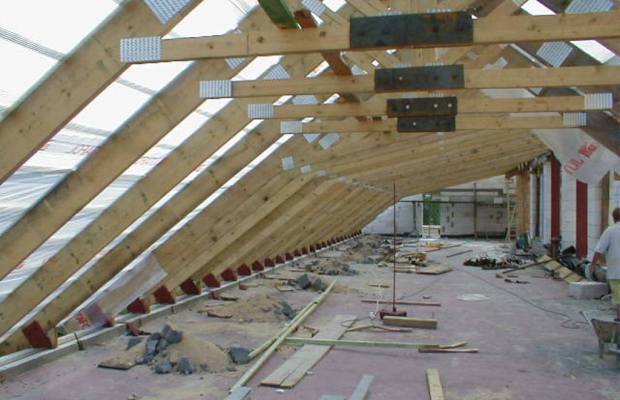

Сборка стропильной системы

При проектировании вальмовых крыш можно использовать два типа стропил: висячие и наслонные. Висячие стропила опираются только на стены здания, передавая все нагрузки на мауэрлат. Если планируется создание мансарды, потребуется установка дополнительных стяжек из дерева или металла, которые укладываются на несущие стены и служат основой для перекрытия. На изображении показано, как организуются мансардные вальмовые крыши с висячей стропильной системой.

Наслонные стропила применяются, когда они имеют опору в виде колонн или внутренних несущих стен. При проектировании системы возможно сочетание обоих типов стропил. В местах, где внутренние стены выполняют функцию опоры, устанавливаются наслонные стропила, а в остальных частях – висячие.

Крепление стропил обычно осуществляется с помощью запилов (седел). Глубина запила не должна превышать четверти ширины стропильной доски. Для обеспечения одинаковой глубины запила на всех ногах рекомендуется изготовить шаблон. Элементы стропильной системы фиксируются с использованием металлических уголков, саморезов и гвоздей. Также возможно крепление с помощью скоб, болтов и шпилек.

При установке мауэрлата важно уложить слой гидроизоляции на верхнюю часть стен. Если стены выполнены из кирпича, в последних рядах кладки устанавливаются закладные элементы для крепления мауэрлата. Эти крепления могут быть выполнены в виде вертикальных шпилек или болтов, размещаемых с шагом не более полутора метров.

Вальмовые крыши представляют собой сложные конструкции, но это не уменьшает их популярности. Несмотря на трудности в строительстве, они позволяют создать дополнительное жилое пространство в чердачном помещении. При качественном утеплении мансарды её можно использовать даже в зимний период.

стропильная система вальмовой крыши

Материалы для стропильной системы вальмовой крыши

При проектировании стропильной системы вальмовой крыши важным аспектом является выбор материалов, которые будут использоваться для ее изготовления. Правильный выбор материалов не только влияет на прочность и долговечность конструкции, но и на ее эстетические качества. Рассмотрим основные материалы, применяемые для стропильных систем вальмовых крыш.

Дерево – один из самых распространенных материалов для стропил. Деревянные стропила обладают хорошими прочностными характеристиками, легкостью и доступностью. Для стропильной системы обычно используют древесину хвойных пород, таких как сосна или ель, благодаря их высокой прочности и устойчивости к деформациям. Важно, чтобы древесина была качественной, без трещин и гнили, а также обработанной антисептиками для защиты от вредителей и гниения.

Металл – еще один популярный материал, который используется для стропильных систем. Металлические стропила, выполненные из стальных или алюминиевых профилей, обладают высокой прочностью и долговечностью. Они не подвержены гниению и воздействию насекомых, что делает их идеальными для конструкций, требующих высокой надежности. Однако металлические стропила требуют дополнительной защиты от коррозии, что может увеличить стоимость проекта.

Композитные материалы – это относительно новый подход в строительстве. Композиты, такие как стеклопластик или углепластик, обладают высокой прочностью при низком весе. Они не подвержены коррозии и гниению, что делает их идеальными для использования в сложных климатических условиях. Однако стоимость композитных материалов может быть значительно выше, чем у традиционных древесины и металла.

Бетон – хотя бетон не является традиционным материалом для стропил, в некоторых случаях его использование оправдано. Например, для создания монолитных конструкций или в сочетании с другими материалами. Бетонные элементы могут использоваться в качестве опорных конструкций, обеспечивая дополнительную устойчивость и прочность всей стропильной системы.

При выборе материалов для стропильной системы вальмовой крыши необходимо учитывать не только их физические и механические свойства, но и климатические условия региона, где будет возводиться здание. Также важно учитывать вес материалов, так как это влияет на общую нагрузку на фундамент и стены здания. Правильный выбор материалов в сочетании с грамотным проектированием позволит создать надежную и долговечную стропильную систему, способную выдерживать все нагрузки и воздействия внешней среды.

Учет климатических условий при проектировании

При проектировании стропильной системы вальмовой крыши одним из ключевых аспектов является учет климатических условий, в которых будет эксплуатироваться здание. Климатические факторы, такие как снеговая нагрузка, ветер, температура и влажность, оказывают значительное влияние на выбор материалов, конструктивные решения и общую надежность крыши.

Первым шагом в учете климатических условий является анализ снеговой нагрузки. Снеговая нагрузка зависит от региона, в котором расположено здание, и определяется по специальным нормативам. Важно учитывать не только средние значения, но и экстремальные условия, такие как сильные снегопады. Для вальмовой крыши, которая имеет наклонные скаты, снеговая нагрузка распределяется по всей площади крыши, что требует тщательного расчета стропильной системы.

Следующим важным фактором является ветер. В зависимости от местоположения здания, скорость ветра может значительно варьироваться. Для вальмовой крыши, которая имеет меньшую площадь фронтальной поверхности по сравнению с двускатной, важно правильно рассчитать ветровые нагрузки, чтобы избежать деформаций и повреждений конструкции. Ветровые нагрузки также могут влиять на выбор углов наклона стропил и их сечения.

Температура и влажность также играют важную роль в проектировании стропильной системы. В регионах с резкими перепадами температур необходимо учитывать тепловое расширение материалов. Это может потребовать применения специальных соединений и креплений, которые обеспечат необходимую подвижность конструкции. Влажность, в свою очередь, влияет на выбор древесины и других материалов, подверженных гниению и поражению грибком. Для таких условий рекомендуется использовать обработанные антисептиками материалы или альтернативные, более устойчивые к влаге, варианты.

Кроме того, необходимо учитывать и другие климатические факторы, такие как уровень осадков, наличие града, а также особенности микроклимата на участке. Все эти аспекты должны быть учтены на этапе проектирования, чтобы обеспечить долговечность и надежность стропильной системы вальмовой крыши.

В заключение, учет климатических условий при проектировании стропильной системы вальмовой крыши является обязательным этапом, который требует комплексного подхода и тщательных расчетов. Это позволит избежать серьезных проблем в будущем и обеспечит безопасность эксплуатации здания.

Ошибки при устройстве стропильной системы и их последствия

При проектировании и строительстве вальмовой крыши важно учитывать множество факторов, чтобы избежать ошибок, которые могут привести к серьезным последствиям. Основные ошибки, связанные с устройством стропильной системы, включают неправильный расчет нагрузок, использование некачественных материалов, а также недостаточную прочность соединений.

Одной из самых распространенных ошибок является игнорирование расчетов нагрузок. Стропильная система должна быть спроектирована с учетом всех возможных нагрузок, включая вес кровли, снеговые и ветровые нагрузки. Неправильный расчет может привести к деформации стропил, их поломке или даже обрушению крыши. Например, если не учесть снеговые нагрузки, в зимний период крыша может не выдержать веса снега, что приведет к серьезным повреждениям.

Использование некачественных материалов также может стать причиной проблем. Стропила должны быть изготовлены из прочного и долговечного материала, способного выдерживать нагрузки. Если используются низкокачественные древесные материалы или недостаточно прочные металлические элементы, это может привести к их быстрому износу и потере прочности. В результате крыша может начать прогибаться или трескаться, что потребует дорогостоящего ремонта.

Недостаточная прочность соединений между элементами стропильной системы также может стать причиной серьезных проблем. Соединения должны быть выполнены с учетом всех нагрузок и должны обеспечивать надежное крепление. Если соединения выполнены некачественно, это может привести к расшатыванию стропил и, как следствие, к их поломке. Важно использовать соответствующие крепежные элементы и технологии соединения, чтобы гарантировать долговечность и надежность конструкции.

Кроме того, стоит обратить внимание на проектирование системы вентиляции и утепления крыши. Неправильная организация этих систем может привести к образованию конденсата, что, в свою очередь, может вызвать гниение древесины и другие проблемы. Поэтому важно предусмотреть все аспекты, связанные с теплоизоляцией и вентиляцией, чтобы избежать негативных последствий.

В заключение, ошибки при устройстве стропильной системы вальмовой крыши могут иметь серьезные последствия, включая повреждение конструкции, необходимость в дорогостоящем ремонте и даже угрозу безопасности. Поэтому важно тщательно подходить к проектированию и строительству, учитывая все возможные нагрузки и выбирая качественные материалы и технологии.
