В мире металлообработки зенковки и зенкеры играют ключевую роль, позволяя не только создавать функциональные отверстия, но и придавать изделиям эстетическую привлекательность. В этой статье мы подробно рассмотрим, как использование зенкеров конических и зенковок может значительно упростить вашу работу с металлом, будь то создание практичных предметов для дома или стильных украшений. Вы узнаете о преимуществах этих инструментов, а также сможете ознакомиться с наглядным видео, которое продемонстрирует их применение на практике.

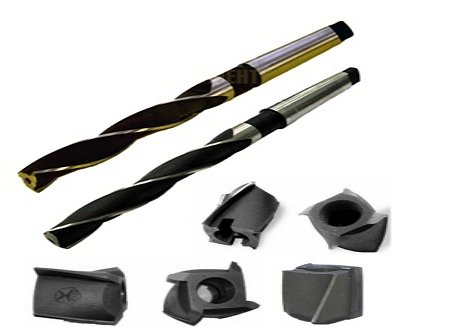

Виды зенкеров и зенковок

Процесс производства металлорежущих инструментов регулируется стандартами ГОСТ и техническими условиями (ТУ). Зенкеры — это многолезвийные инструменты, предназначенные для доработки отверстий после сверления. На станках с числовым программным управлением используются следующие их разновидности:

• Цилиндрические зенкеры по ГОСТ 12489-71 с диаметром от 10 до 20 мм, имеющие покрытие из износостойких материалов.
• Цельные конические зенкеры по ТУ 2-035-923-83 с диаметром от 10 до 40 мм. Эти инструменты изготавливаются из быстрорежущих легированных сталей и имеют защитное покрытие, что делает их идеальными для обработки стальных и чугунных заготовок.
• Цельные насадные зенкеры по ГОСТ 12489-71 с диаметром от 32 до 80 мм.
• Конические зенкеры по ГОСТ 3231-71, тип 1, или насадные по ГОСТ 3231-71, тип 2, которые отличаются наличием пластин из твердосплавных материалов.

Зенковки также относятся к многолезвийным инструментам, но их применение отличается от зенкеров. Они используются для создания углублений, снятия фасок и других операций. Зенковки подразделяются на несколько категорий:

• Коническая зенковка по ГОСТ 14953-80Е с углами 60°, 90° и 120°. Она предназначена для обработки поверхностей под метизы и крепежные элементы, а также для снятия фасок.
• Цилиндрическая зенковка по ГОСТ 2И22-2-80, которая может иметь как цилиндрический, так и конический хвостовик, а также покрытие, устойчивое к износу. Основное применение этой зенковки — обработка опорных поверхностей.

ГАЗ 53 ТДС

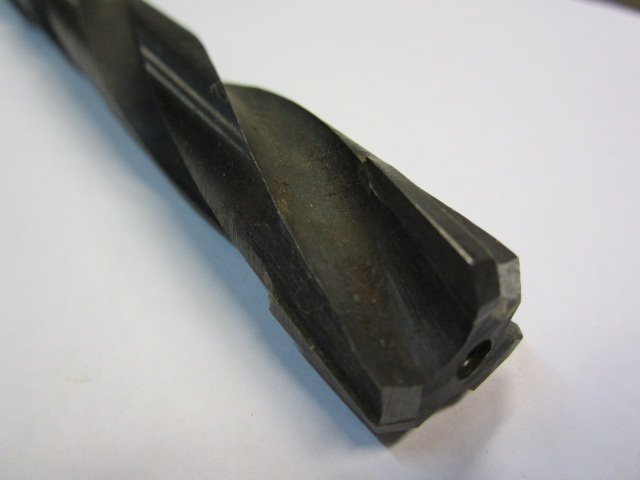

Зенкер: описание и классификация

Зенкеры — это металлорежущие инструменты с несколькими лезвиями, обеспечивающие высокую точность обработки отверстий, достигая 4–5 класса. Они часто используются для получистовой обработки перед механической или ручной разверткой. В зависимости от конструкции зенкеры делятся на несколько категорий:

• хвостовые;
• насадные;
• цельные;
• сборные.

На первый взгляд зенкеры напоминают обычные сверла, но имеют большее количество режущих кромок. Точные размеры обрабатываемого отверстия достигаются благодаря калибрующей части. Инструмент закрепляется в патроне станка через хвостовик. Обычно зенкеры изготавливаются из быстрорежущих легированных или высоколегированных твердосплавных сталей. Инструменты из легированных сталей имеют режущий угол от 45° до 60°, тогда как твердосплавные — от 60° до 75°.

Для обработки отверстий диаметром до 100 мм используются насадные инструменты с четырьмя режущими лезвиями. Их особенностью является крепление с помощью оправки. Наличие фаски на зубьях способствует более точному направлению режущего устройства.

Зенковка отверстий

Интересные факты

Вот несколько интересных фактов о зенкерах конических и зенковках:

1. Функциональность и эстетика: Зенкеры конические не только служат для создания углублений под головки винтов и болтов, но и придают изделиям более аккуратный и профессиональный вид. Это особенно важно в таких отраслях, как ювелирное дело и производство высококачественной мебели, где эстетика играет ключевую роль.

2. Разнообразие форм и размеров: Зенкеры конические бывают различных форм и размеров, что позволяет использовать их в самых разных областях — от машиностроения до авиастроения. Это делает их универсальным инструментом, который может быть адаптирован под конкретные задачи, включая обработку различных материалов, таких как алюминий, сталь и даже композиты.

3. Технологические инновации: Современные зенкеры конические часто изготавливаются из высококачественных сплавов и покрываются специальными материалами, такими как титановое или алмазное покрытие. Это увеличивает их износостойкость и долговечность, что делает процесс обработки более эффективным и экономичным.

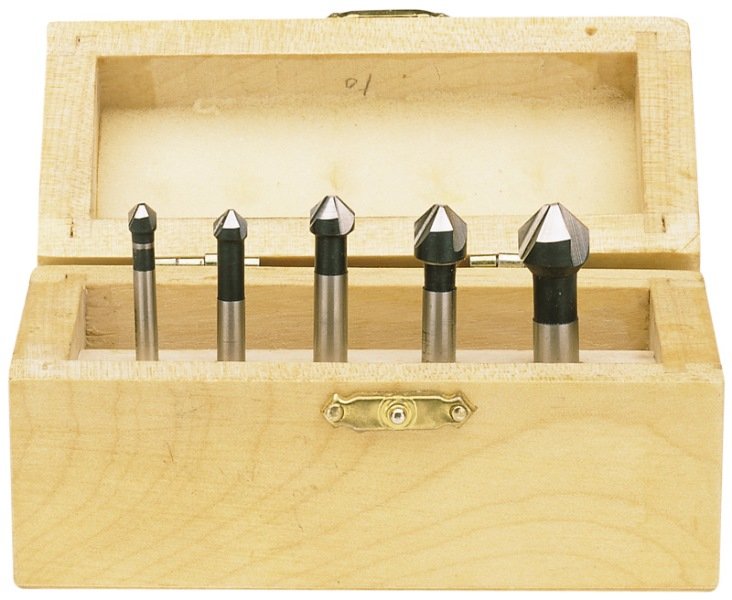

Зенкер конический: конструкция и обработка материалов

Зенкер конический предназначен для создания конусообразных отверстий с небольшой глубиной. Его конструктивная особенность — прямые зубья и плоская передняя поверхность. Количество режущих элементов у инструментов различных диаметров варьируется от 6 до 12.

Зенкерование — это механическая операция, выполняемая на токарном станке с фиксированным зенкером. Заготовка устанавливается в патроне станка и проверяется на правильность расположения относительно отверстия. Оси задней бабки и шпинделя должны совпадать, чтобы минимизировать вылет пиноли. Наконечник инструмента подается в обрабатываемое отверстие вручную.

Чтобы получить отверстие нужного диаметра после зенкерования, при сверлении оставляют припуск в 1–3 мм. Размеры припуска зависят от диаметра отверстия в детали. Наиболее сложным является зенкерование литых и кованых изделий. Для упрощения направления движения инструмента и его точной калибровки рекомендуется предварительно расточить отверстие на 5–10 мм.

Зенкерование также может выполняться в режиме резания. В этом случае подача инструмента должна быть примерно в 1,5–2 раза выше, чем при рассверливании, а скорость остается прежней. Глубина резания зенкером составляет около половины припуска на диаметр. Зенковка отверстий с использованием инструментов из быстрорежущих сталей осуществляется с применением охлаждающих эмульсий, в то время как твердосплавные инструменты дополнительного охлаждения не требуют.

Несмотря на высокую точность, которую обеспечивает зенкер при обработке отверстий, полностью избежать дефектов не удается. Наиболее распространенные недостатки обработки включают:

• Завышенный диаметр отверстия. Часто причиной этого дефекта является использование инструмента с неправильной заточкой.
• Заниженный диаметр отверстия. Может возникнуть из-за неправильно выбранного инструмента или использования сильно изношенного зенкера.
• Грубая чистота. Этот дефект может быть вызван несколькими факторами. Чаще всего снижение чистоты связано с плохой заточкой инструмента. Также распространенной причиной является высокая вязкость материала заготовки, из-за чего он налипает на ленточки инструмента. Дефект может быть следствием ошибки токаря, который неправильно выбрал подачу и скорость резания.
• Не полностью обработанное отверстие. Чаще всего неполная обработка и видимая чернота в отверстии связаны с неправильной фиксацией заготовки или недостаточным припуском под зенкерование, оставленным после сверления.

Зенковка RUKO / www.sverla.in.ua

Виды и назначение зенковок

Сверло-зенковка используется для зенкования. Эта операция, как и зенкерование, направлена на обработку отверстий в заготовках из различных материалов, но их цели различаются. Зенкование необходимо для создания цилиндрических или конических углублений, которые скрывают головки крепежных элементов.

Процесс зенкования относится к получистовой обработке и выполняется перед развертыванием. Зенкерование осуществляется на токарных, фрезерных, расточных и сверлильных станках с низкими оборотами.

Существует два основных типа зенковок:

1. Конические.
2. Цилиндрические.

Отдельную категорию составляют твердосплавные зенковки (шарошки), предназначенные в основном для шлифовально-обдирочных работ. Для обработки отверстий и снятия фасок в труднодоступных местах используется обратная зенковка. Для достижения различных целей в обработке металлов и древесины целесообразно приобретать набор зенковок, а не отдельные инструменты.

Конические зенковки состоят из хвостовика и рабочей части с углом конуса на вершине 60°, 75°, 90° или 120°. Количество режущих зубьев на рабочей части варьируется в зависимости от диаметра инструмента (от 12 до 60 мм) и может составлять от 6 до 12. Для обеспечения соосности обрабатываемого отверстия используется цапфа.

Цилиндрическая зенковка может иметь износостойкое покрытие. Этот инструмент применяется для подрезания фасок под метизы. По конструкции он напоминает сверло, но имеет большее количество режущих элементов – от четырех до десяти, в зависимости от диаметра. На торце рабочей части располагается направляющая цапфа, фиксирующая положение инструмента во время работы. Цапфа может быть съемной или цельной. Чаще всего используются устройства со съемными цапфами, так как они более удобны. На зенковку также можно установить режущую насадку.

Для обработки нескольких отверстий на одинаковую глубину зенковки применяются с державками, имеющими вращающиеся и неподвижные ограничители. При обработке заготовки режущий инструмент фиксируется в державке и выступает из ее упора на расстояние, равное глубине отверстий.

Зенковки изготавливаются из легированных инструментальных, быстрорежущих, углеродистых и твердосплавных сталей. Твердосплавные инструменты выдерживают большие нагрузки в течение длительного времени и обычно используются для обработки металлических заготовок. Зенковки для дерева и цветных металлов производятся из быстрорежущих сталей, так как в процессе работы инструмент испытывает меньшую нагрузку. При высоких нагрузках, например, при обработке чугунных заготовок, необходимо охлаждение инструмента с помощью специальных эмульсий.

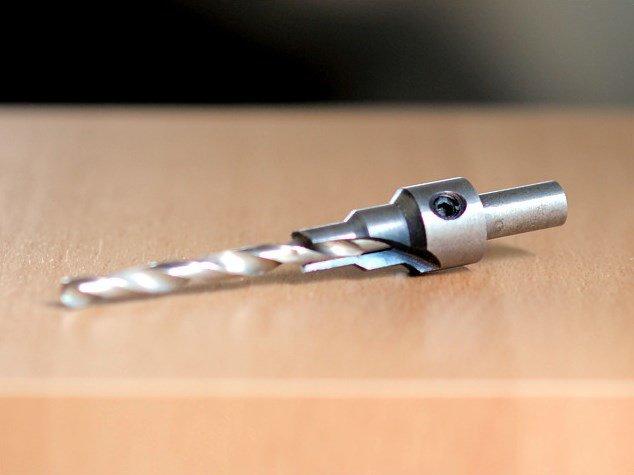

Сверло зенковка

Преимущества использования зенкеров и зенковок в производстве

Зенкеры и зенковки представляют собой незаменимые инструменты в области металлообработки, обеспечивая высокую точность и качество выполнения отверстий. Их использование в производственных процессах приносит множество преимуществ, которые делают их популярными среди специалистов в данной области.

Одним из основных преимуществ зенкеров является их способность создавать конусные углубления, что позволяет улучшить посадку крепежных элементов, таких как винты и болты. Это особенно важно в тех случаях, когда требуется обеспечить надежное соединение деталей, что в свою очередь повышает общую прочность конструкции. Зенкеры могут быть использованы для обработки различных материалов, включая сталь, алюминий и даже пластик, что делает их универсальными инструментами для различных производственных задач.

Зенковки, в свою очередь, обеспечивают возможность создания аккуратных и эстетически привлекательных углублений. Это особенно важно в тех случаях, когда внешний вид изделия имеет значение. Например, в производстве мебели или декоративных элементов зенковки помогают скрыть крепежные детали, придавая изделию завершенный и профессиональный вид. Кроме того, использование зенковок позволяет избежать повреждений поверхности материала, что также способствует улучшению эстетики готового продукта.

Еще одним значительным преимуществом является высокая скорость обработки. Современные зенкеры и зенковки могут быть использованы на станках с числовым программным управлением (ЧПУ), что позволяет значительно сократить время на выполнение операций. Это особенно актуально в условиях массового производства, где каждая секунда имеет значение. Автоматизация процессов с использованием этих инструментов способствует повышению производительности и снижению затрат на труд.

Кроме того, зенкеры и зенковки отличаются долговечностью и надежностью. При правильном уходе и использовании они могут служить долго, что делает их экономически выгодным вложением для предприятий. Качественные инструменты, изготовленные из высокопрочных материалов, способны выдерживать значительные нагрузки и сохранять свою форму даже при интенсивной эксплуатации.

Нельзя не упомянуть и о простоте использования зенкеров и зенковок. Даже для начинающих специалистов в области металлообработки эти инструменты не представляют сложности в обращении. Правильная техника работы с ними позволяет добиться отличных результатов без необходимости в сложных навыках или длительном обучении.

В заключение, можно сказать, что зенкеры и зенковки являются важными инструментами в производстве, которые обеспечивают не только функциональность, но и эстетическую привлекательность изделий. Их преимущества в точности, скорости обработки, долговечности и простоте использования делают их незаменимыми в современных производственных процессах.

Технологические аспекты работы с зенкерами и зенковками

Зенкеры и зенковки – это инструменты, которые играют ключевую роль в механической обработке металлов. Они используются для создания конусных углублений в отверстиях, что позволяет обеспечить точное и качественное соединение деталей. Важно понимать, что выбор правильного инструмента и технологии его использования напрямую влияет на качество конечного продукта.

Зенкер конический, как правило, имеет форму конуса с определенным углом, который может варьироваться в зависимости от требований к обработке. Основные параметры, которые следует учитывать при выборе зенкера, включают угол зенкования, диаметр и длину инструмента. Угол зенкования обычно составляет от 60 до 120 градусов, в зависимости от типа соединения и материала, с которым работает мастер.

При работе с зенкерами важно соблюдать правильные режимы резания. Это включает в себя выбор подходящей скорости вращения и подачи, что позволяет избежать перегрева инструмента и обеспечивает его долговечность. Например, для обработки мягких металлов, таких как алюминий, рекомендуется использовать более высокие скорости, в то время как для твердых сталей следует уменьшить скорость вращения и увеличить подачу.

Зенковки, в свою очередь, используются для создания углублений, которые позволяют скрыть головки винтов или болтов, обеспечивая эстетичный вид изделия. Они могут быть как ручными, так и механическими, и выбор между ними зависит от объема работ и требуемой точности. Ручные зенковки идеально подходят для мелких работ и прототипирования, тогда как механические обеспечивают высокую производительность и точность при массовом производстве.

Технология зенкования включает в себя несколько этапов: подготовка поверхности, выбор инструмента, настройка оборудования и сам процесс зенкования. Подготовка поверхности включает в себя очистку и выравнивание, что позволяет избежать повреждений инструмента и обеспечивает точность обработки. Настройка оборудования должна учитывать все параметры, включая глубину зенкования и угол, что позволяет добиться необходимого результата.

Кроме того, стоит отметить, что использование зенкеров и зенковок требует определенных навыков и опыта. Неправильная техника может привести к повреждению инструмента или детали, а также к снижению качества соединения. Поэтому важно проводить обучение и практические занятия для операторов, чтобы они могли уверенно работать с этими инструментами.

В заключение, зенкеры конические и зенковки – это не просто инструменты, а важные элементы технологического процесса, которые обеспечивают как функциональность, так и эстетическую привлекательность изделий. Правильный выбор и использование этих инструментов позволяет значительно повысить качество и долговечность металлических конструкций.

Эстетические возможности зенкования в дизайне изделий

Зенкование – это не только технологический процесс, но и искусство, которое позволяет создавать эстетически привлекательные изделия. Использование зенкеров конических и зенковок открывает широкие горизонты для дизайнеров и инженеров, стремящихся к гармонии формы и функциональности.

Одним из ключевых аспектов зенкования является возможность создания плавных и аккуратных переходов между различными элементами конструкции. Конические зенкеры, благодаря своей форме, позволяют добиться идеальной симметрии и гармонии в дизайне. Это особенно важно в тех случаях, когда детали изделия должны сочетаться друг с другом, создавая единый стильный образ.

Кроме того, зенкование может использоваться для создания декоративных элементов. Например, в производстве мебели или интерьеров, зенкованные поверхности могут служить не только функциональными, но и эстетическими акцентами. Зенкованные отверстия могут быть оформлены в виде узоров или рельефов, что придаёт изделию уникальность и оригинальность.

Также стоит отметить, что зенкование может значительно улучшить восприятие изделия на уровне тактильных ощущений. Гладкие, аккуратно обработанные поверхности создают приятные ощущения при прикосновении, что является важным аспектом в дизайне предметов, используемых в повседневной жизни. Например, зенкованные ручки, кнопки или элементы управления не только выглядят привлекательно, но и удобны в использовании.

Важным аспектом является и возможность комбинирования различных техник обработки. Зенкование может быть использовано в сочетании с другими методами, такими как фрезерование или лазерная резка, что позволяет создавать сложные и многоуровневые конструкции. Это открывает новые горизонты для дизайнеров, позволяя им реализовывать самые смелые идеи и концепции.

Таким образом, зенкеры конические и зенковки не только выполняют практическую функцию, но и становятся важным инструментом в руках дизайнеров, стремящихся к созданию эстетически привлекательных и функциональных изделий. Их использование позволяет не только улучшить качество продукции, но и добавить в неё элементы искусства, что делает каждое изделие уникальным и запоминающимся.
