В этой статье мы расскажем, как сделать вертикально-сверлильный настольный станок для домашней мастерской своими руками, используя доступные материалы и инструменты. Такой станок значительно упростит процесс сверления, обеспечивая высокую точность и стабильность при работе с различными материалами. Мы рассмотрим основные технические и эксплуатационные характеристики самодельного станка, а также приведем примеры его изготовления на базе электродрели, что позволит вам создать эффективное и экономичное решение для ваших мастерских нужд.

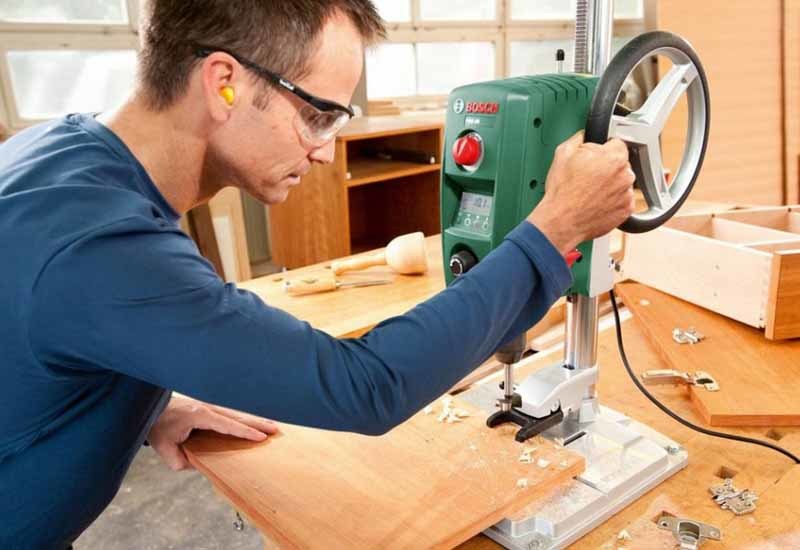

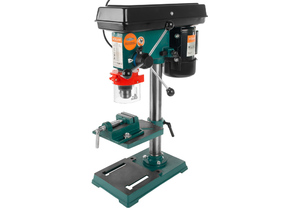

Устройство, тип и параметры

Среди популярных типов сверлильного оборудования выделяются стационарные вертикальные и горизонтальные сверлильные станки, а также переносные настольные модели. Выбор конкретного типа зависит от объёмов выполняемых работ. Для домашней мастерской настольный вариант станет отличным решением. Основные компоненты и узлы:

• прочная металлическая станина с вертикально установленной стойкой;
• вертикальная стойка-колонна с шпиндельной бабкой;
• вращающийся шпиндель;
• сверлильный патрон.

Правильно использованное сверлильное оборудование значительно улучшает функциональность мастерской, облегчая процессы сверления, зенкерования и шлифования деталей. С его помощью пользователь сможет создавать различные творческие изделия. Умелец сможет самостоятельно выполнять ремонт металлических и деревянных изделий, а также изготавливать декоративные поделки. Настольные сверлильные станки особенно популярны благодаря лёгкости и удобству в использовании, а также широкому спектру операций:

• сверление отверстий различных диаметров;
• зенкерование отверстий;
• шлифование внутренних поверхностей;
• полирование цилиндрических полостей и наружных поверхностей;
• хонингование цилиндров;
• фрезерование отверстий.

Фрезерно-сверлильный станок на столе за копейки. Вполне реально.

Технические и эксплуатационные характеристики

Обратите внимание на мощность двигателя. Чем она выше, тем быстрее можно просверлить отверстия диаметром 10 мм и глубиной 50 мм, даже в таких материалах, как металл и твердая древесина.

Мощность измеряется в ваттах [Вт]. Для профессионального использования в промышленности рекомендуется оборудование мощностью около 2000 Вт. Для домашнего применения подойдет мощность в диапазоне 700−1500 Вт. Мощность влияет на максимальную скорость вращения и эффективность сверления. Важно, чтобы станок имел надежную конструкцию, а также чтобы диапазон регулировки скорости вращения и подачи шпинделя соответствовал диаметру используемого сверла.

В зависимости от модели максимальный диаметр сверла может составлять 18, 35 и даже более 60 мм. Полезной функцией является ограничитель глубины сверления, что делает процесс более удобным.

Многие станки на рынке оснащены системой удаления пыли. На станине предусмотрен держатель для подключения трубки от пылесоса. Для борьбы с пылью используется прозрачный пластиковый экран, который защищает зону сверления от загрязнения опилками. Это обеспечивает хорошую видимость сверла и обрабатываемой поверхности. Кроме того, производители часто устанавливают светодиоды для подсветки экрана, которые автоматически включаются при запуске двигателя.

Сверлильный станок из дрели своими руками

Интересные факты

Вот несколько интересных фактов о создании сверлильного станка для домашней мастерской своими руками:

1. Использование старых деталей: Многие мастера создают сверлильные станки, используя старые электроинструменты, такие как дрели или перфораторы. Это не только экономит деньги, но и позволяет дать вторую жизнь ненужному оборудованию, что способствует экологии и уменьшению отходов.

2. Регулируемая высота: При проектировании самодельного сверлильного станка можно предусмотреть механизм регулировки высоты рабочего стола. Это позволяет удобно работать с различными размерами заготовок и значительно повышает универсальность станка.

3. Простота конструкции: Многие самодельные сверлильные станки имеют простую конструкцию, состоящую всего из нескольких деталей, таких как рама, стол и двигатель. Это делает их доступными для большинства домашних мастеров, даже тех, кто не имеет большого опыта в работе с металлом или деревом.

Модели станочного оборудования

Станок PRO 100/4 с магнитным основанием — это профессиональная портативная машина для создания отверстий диаметром до 100 мм. Эта модель проверена пользователями в различных экстремальных условиях на протяжении многих лет и получила положительные отзывы за свою функциональность и надежность.

Устройство оснащено ручкой, а шпиндель имеет конус Морзе № 3, что позволяет использовать разнообразные инструменты, включая цилиндрические сверла с коническим хвостовиком диаметром до 32 мм.

Также доступна версия PRO 100/4+, которая имеет регулируемое электромагнитное основание. Это обеспечивает точное позиционирование оси инструмента при активации электромагнита, что особенно удобно при использовании станка в горизонтальном положении. Оператор может надежно установить машину в нужное положение, не держа её в руках. Преимущества станка с магнитным основанием:

• точное сверление отверстий в различных материалах;
• возможность работы в вертикальном и горизонтальном положении;
• две скорости вращения;
• реверс вращения;
• магнитное крепление;
• возможность нарезки резьбы до размера M18;
• размеры электромагнита 220x110x60.

Технические характеристики:

• Мощность электропривода — 1700 Вт;
• Напряжение сети — 230 V / 50 Гц.

Скорость вращения шпинделя в оборотах в минуту:

• первая скорость — 110;
• вторая скорость — 175;
• третья скорость — 245;
• четвёртая скорость — 365.

Дополнительные характеристики:

• Максимальный диаметр сверления древесины фрезой — 100 мм;
• Максимальный диаметр нарезаемой резьбы — M18;
• Максимальный диаметр сверления — 32 мм;
• Размеры основания станины — 110 x 220 мм;
• Высота устройства — 700 мм;
• Рабочий ход — 256 мм;
• Масса — 25 кг.

Сверлильный станок из дрели своими руками. Часть 1 | Homemade Drill Press

Изготовление самодельного станка

Не всегда есть возможность или необходимость у домашнего мастера приобретать сверлильный станок. Для сверления отверстий чаще всего используется дрель. Однако в процессе работы могут возникнуть различные неудобства: рука начинает дрожать, дрель может наклоняться, детали падают, сверла ломаются, и не всегда удается просверлить отверстие под правильным углом.

Чтобы избежать этих проблем, многие мастера создают импровизированные сверлильные станки на основе дрели для своей домашней мастерской. Такое оборудование идеально подходит, когда точность отверстия не критична, а сверление выполняется нечасто.

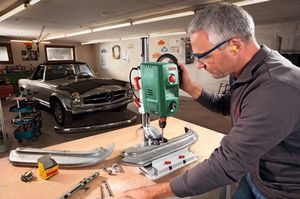

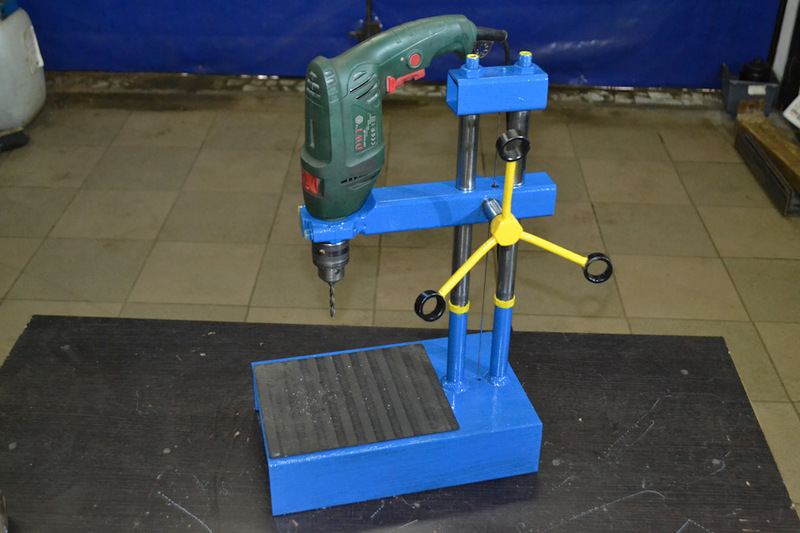

Самодельный сверлильный станок

Станок с деревянной стойкой

Простую настольно-сверлильную стойку для установки привода можно сделать из деревянных брусьев. В качестве основания используется древесно-стружечная плита размером 300х400х20 миллиметров. К этому основанию прикрепляется деревянная стойка размером 50х20 и высотой 400 миллиметров. На стойку с помощью шурупов устанавливается направляющая планка для мебели.

Кронштейн для зажима электродрели изготавливается из деревянного бруска размером 160х100х20 миллиметров с отверстием для шейки дрели. К этому бруску прикрепляется металлический уголок для крепления к направляющей планке. Конструкция должна позволять свободное перемещение вверх и вниз с помощью рукоятки, один конец которой фиксируется на стойке, а другой — на металлической планке кронштейна. Для возвратного движения кронштейна с дрелью устанавливается пружина, один конец которой прикреплён к стойке, а другой — к кронштейну.

Чтобы упростить процесс, в магазине можно приобрести стойку промышленного производства для сверления отверстий. Это значительно ускорит работу, а получившийся домашний сверлильный станок будет выглядеть как заводской.

Настольное оборудование

Существует интересный вариант — настольный сверлильный станок для домашней мастерской, который можно собрать самостоятельно из компонентов фотоувеличителя. Для этого подойдет старый увеличитель, который уже отслужил своё время. После снятия осветительного блока останется прочная станина с вертикальной стойкой и рукояткой-штурвалом, позволяющей перемещать кронштейн-держатель вдоль стойки. Для преобразования устройства потребуется создать простое крепление для дрели и установить его на кронштейн-держатель. Также нужно добавить пружину для возвратного движения.

Существует множество способов создания технологического оборудования для гаража или мастерской. Люди с гуманитарным складом ума предпочитают приобретать технику в магазинах, в то время как умельцы-технари изготавливают оборудование и инструменты своими руками. Оба типа находят радость в своих занятиях.

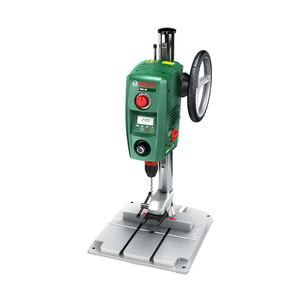

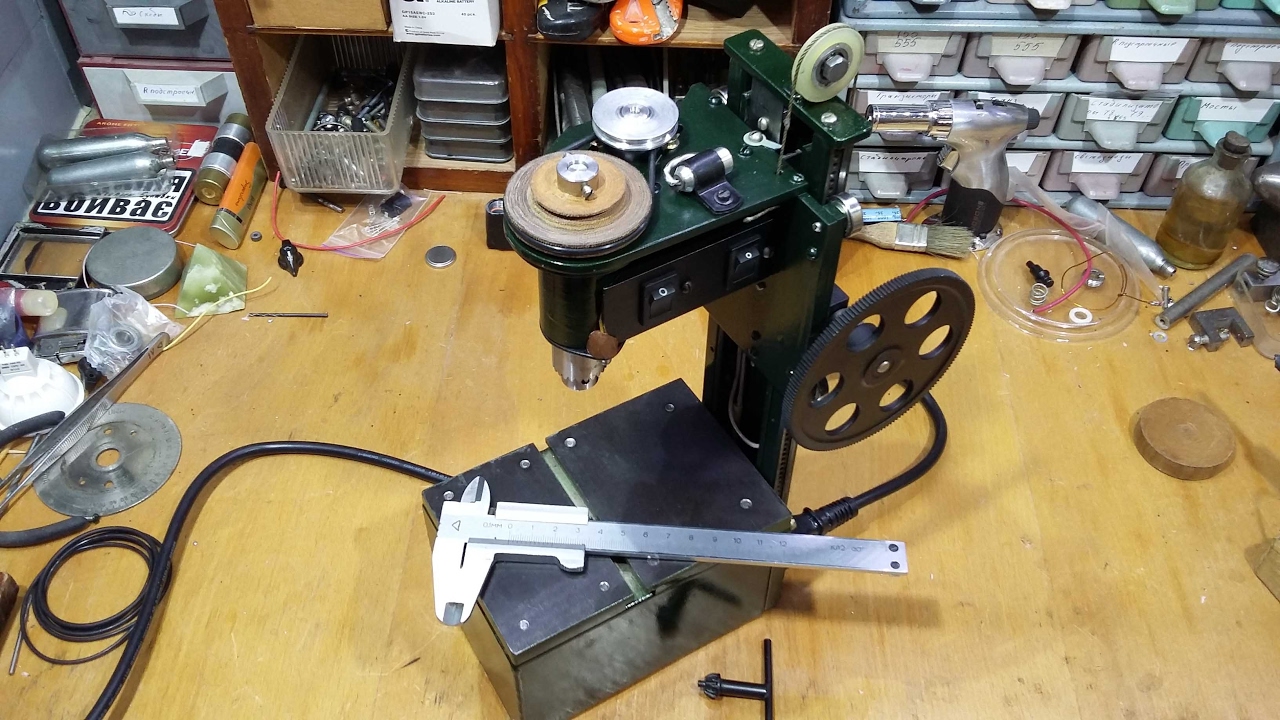

Маленький сверлильный станочек.

Выбор и подготовка материалов

Перед тем как приступить к сборке сверлильного станка, необходимо тщательно выбрать и подготовить все необходимые материалы. Это обеспечит надежность и долговечность вашего устройства.

1. Основные компоненты:

• Мотор: Выберите электрический мотор мощностью от 300 до 600 Вт. Это оптимальный диапазон для большинства домашних проектов. Мотор должен быть с низким уровнем шума и хорошей мощностью для сверления различных материалов.
• Станина: Для создания устойчивой основы подойдет стальная или алюминиевая пластина толщиной не менее 5 мм. Она должна быть достаточно тяжелой, чтобы предотвратить вибрации во время работы.
• Сверлильный патрон: Подберите патрон, который соответствует диаметру сверл, которые вы планируете использовать. Обычно используются патроны на 1/2 дюйма или 3/8 дюйма.
• Ремень и шкивы: Для передачи вращения от мотора к сверлу вам понадобятся ремень и шкивы. Убедитесь, что они подходят по размеру к вашему мотору и сверлильному патрону.
• Регулятор скорости: Если вы планируете работать с различными материалами, полезно установить регулятор скорости, который позволит вам изменять обороты мотора в зависимости от задачи.

2. Дополнительные материалы:

• Крепежные элементы: Вам понадобятся болты, гайки и шайбы для крепления всех компонентов. Используйте нержавеющие или оцинкованные элементы, чтобы избежать коррозии.
• Провода и разъемы: Для подключения мотора к источнику питания вам понадобятся качественные провода и разъемы. Убедитесь, что они рассчитаны на необходимую нагрузку.
• Кабель-канал: Для безопасной прокладки проводов используйте кабель-канал, чтобы избежать случайных повреждений и обеспечить аккуратный вид конструкции.

3. Инструменты:

• Дрель: Для сборки и установки компонентов вам понадобится дрель с набором сверл различных диаметров.
• Отвертки: Подготовьте как крестовые, так и плоские отвертки для работы с крепежными элементами.
• Ножовка по металлу: Если вам нужно будет подрезать детали, используйте ножовку по металлу или болгарку.
• Уровень: Для обеспечения точности установки всех компонентов используйте строительный уровень.

После того как вы соберете все необходимые материалы и инструменты, можно переходить к следующему этапу — проектированию и сборке сверлильного станка. Убедитесь, что у вас есть четкий план и все детали соответствуют друг другу, чтобы избежать проблем в процессе сборки.

Безопасность при работе со станком

Работа со сверлильным станком требует особого внимания к безопасности. Прежде всего, необходимо использовать защитные средства, такие как очки, перчатки и наушники, чтобы минимизировать риск травм. Защитные очки помогут предотвратить попадание стружки или мелких частиц в глаза, а перчатки защитят руки от возможных порезов и ожогов.

Перед началом работы убедитесь, что рабочая зона чистая и свободная от посторонних предметов. Это поможет избежать случайных травм и обеспечит комфортные условия для работы. Также важно проверить, что все инструменты и материалы находятся в исправном состоянии и готовы к использованию.

При настройке и использовании сверлильного станка следуйте инструкциям производителя. Убедитесь, что станок установлен на ровной и устойчивой поверхности, чтобы избежать его опрокидывания во время работы. Также проверьте, что все крепления и зажимы надежно зафиксированы.

Не забывайте о правильной технике работы. Держите руки подальше от вращающихся частей станка и не пытайтесь прижимать заготовку к сверлу руками. Используйте специальные зажимы или струбцины для фиксации материала, чтобы обеспечить стабильность и безопасность во время сверления.

Если вы заметили какие-либо неисправности в работе станка, немедленно остановите его и проведите диагностику. Не пытайтесь продолжать работу, если станок издает необычные звуки или вибрирует. Это может быть признаком серьезной проблемы, которая требует внимания.

Наконец, после завершения работы обязательно отключите станок от электросети и уберите рабочее место. Убедитесь, что все инструменты и материалы убраны, а станок находится в безопасном состоянии. Соблюдение этих простых правил поможет вам избежать несчастных случаев и сделает работу со сверлильным станком более безопасной и эффективной.

Тестирование и настройка станка

После завершения сборки сверлильного станка важно провести его тестирование и настройку, чтобы убедиться в его правильной работе и безопасности. Этот этап включает в себя несколько ключевых шагов, которые помогут вам оптимизировать производительность устройства и избежать возможных проблем в будущем.

1. Проверка механических частей

Первым делом необходимо проверить все механические компоненты станка. Убедитесь, что все болты и гайки надежно затянуты, а детали не имеют люфта. Проверьте, как движется шпиндель: он должен вращаться плавно и без заеданий. Если вы заметили какие-либо проблемы, устраните их до начала тестирования.

2. Электрическая часть

Перед подключением станка к электросети убедитесь, что все электрические соединения выполнены правильно. Проверьте, что провода не имеют повреждений, а контакты надежно заизолированы. После этого подключите станок к источнику питания и проверьте, работает ли двигатель. Включите станок на несколько секунд, чтобы убедиться, что он запускается без посторонних звуков и вибраций.

3. Настройка глубины сверления

Настройка глубины сверления является важным аспектом, который влияет на качество работы. Для этого установите ограничитель глубины, если он предусмотрен в конструкции. Проведите несколько тестовых сверлений в древесине, чтобы убедиться, что глубина сверления соответствует вашим требованиям. При необходимости отрегулируйте ограничитель, чтобы добиться нужного результата.

4. Проверка скорости вращения

Скорость вращения сверла также играет важную роль в процессе сверления. В зависимости от материала, с которым вы работаете, может потребоваться изменить скорость. Если ваш станок имеет возможность регулировки скорости, протестируйте его на разных режимах. Для мягких материалов, таких как дерево, подойдет высокая скорость, в то время как для металлов может потребоваться более низкая скорость.

5. Тестовые сверления

После всех проверок и настроек проведите несколько тестовых сверлений на различных материалах. Это поможет вам оценить работу станка и выявить возможные недостатки. Обратите внимание на качество сверления, наличие заусенцев и чистоту отверстий. Если результаты вас не устраивают, возможно, потребуется внести дополнительные коррективы в настройки или проверить правильность установки сверла.

6. Безопасность

Не забывайте о безопасности во время тестирования станка. Используйте защитные очки и перчатки, чтобы избежать травм. Убедитесь, что рабочая зона свободна от посторонних предметов, а все необходимые инструменты находятся под рукой. Также важно следить за тем, чтобы никто не находился в непосредственной близости от работающего станка.

Тестирование и настройка сверлильного станка — это ключевые этапы, которые помогут вам добиться максимальной эффективности и безопасности в работе. Уделите этому процессу достаточно времени, и ваш станок будет служить вам верой и правдой на протяжении многих лет.
