В мире механической обработки отверстий ручная и машинная развертка играют ключевую роль, обеспечивая необходимую точность и качество выполнения работ. В данной статье мы подробно рассмотрим различия между этими двумя методами, их преимущества и недостатки, а также дадим рекомендации по выбору инструмента в зависимости от конкретных задач. Понимание особенностей ручной развертки, которая требует ювелирной аккуратности и навыков, поможет вам достичь высоких результатов в обработке материалов, а видеоиллюстрации наглядно продемонстрируют принципы работы каждой модели.

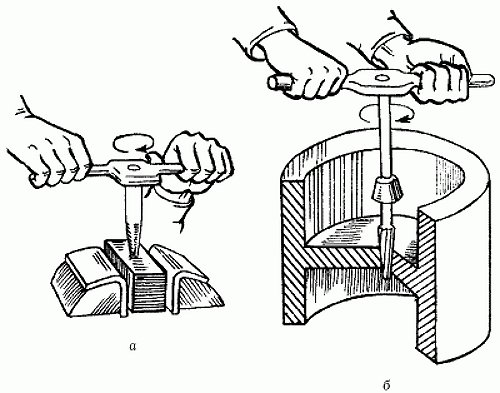

Как работает развертка?

Развертка обеспечивает точность в диапазоне от 6 до 9 квалитета, а шероховатость поверхности варьируется от Ra 0,32 до 1,25 мкм. Эти показатели могут быть не совсем понятны широкой аудитории, но единицы измерения указывают на работу с очень малыми размерами. Высокое качество обработки достигается благодаря большому количеству режущих кромок (от 4 до 14), что позволяет снимать минимальный припуск. Инструмент функционирует не только при вращении, но и при одновременном перемещении по оси отверстий.

С его помощью можно с высокой точностью удалять тонкие слои материала, составляющие всего лишь десятую или сотую долю миллиметра. Этот инструмент подходит как для развертывания цилиндрических, так и конических отверстий. Для таких задач обычно применяются специальные конические развертки. Обычные ручные развертки состоят из основной рабочей части, переходной шейки, хвостовика, главной режущей кромки, ленточки, передней, затыловочной и задней поверхности.

Кроме перечисленных элементов, в развертках выделяют заборную (или режущую) часть, калибрующую часть и задний конус. Режущие кромки формируются благодаря канавкам, расположенным между зубьями инструмента, которые предназначены для размещения и отвода стружки. Для повышения качества ручной работы зубья разверток располагаются по всей окружности. Схематическое изображение помогает лучше понять расположение всех этих компонентов.

Развертка

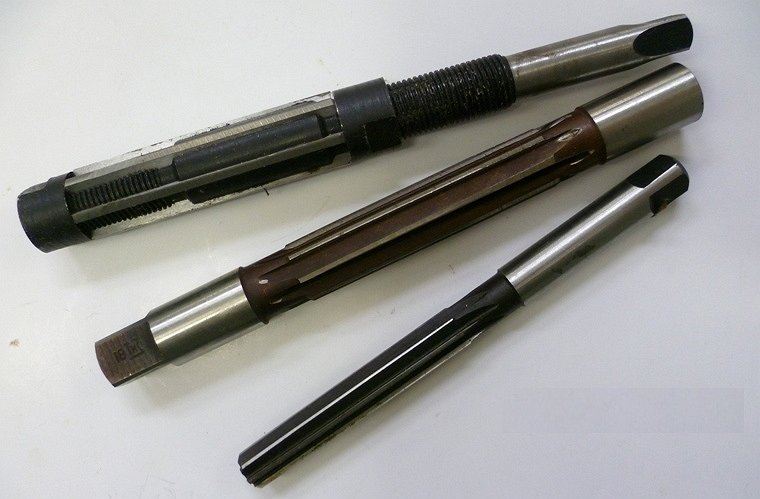

Классификация инструментов – какие бывают развертки?

Основная функция этого инструмента – создание точных отверстий. В зависимости от технологических требований, с его помощью можно получать отверстия с допусками от четвертого до первого класса точности и с различной чистотой обработанных поверхностей – от шестого до десятого класса. Точность выполнения работы зависит от конструкции развертки, качества её изготовления и условий эксплуатации.

В процессе работы важны не только параметры резания, но и величина припусков для развертывания, степень заточки, обработка режущей кромки и другие аспекты. Существует множество типов разверток, классифицируемых по характеру обрабатываемого отверстия. Также важны форма крепления, расположение и конструкция зубьев, возможность регулировки размеров и тип режущих материалов. В практике часто применяются такие виды ручных разверток, как цилиндрические с хвостовиками и разжимные.

На рынке представлено множество машинных разверток: цилиндрические с хвостовиками и насадные, со вставными зубьями, с напаянными твердосплавными пластинами и с твердосплавными зубьями. Также выделяется широкий класс конических разверток: для конических штифтов, конической резьбы, конуса Морзе, метрического конуса и с конусностью 1 к 30. Особое внимание заслуживают цилиндрические мелкоразмерные развертки с утолщенным хвостовиком и котельные развертки.

Ример? Развертка? Ковырялка!!! ))) 0~14mm Steel Hole Expanding Saw Opener Reamer Installation Kit.

Интересные факты

Вот несколько интересных фактов о ручной развертке и её применении в ювелирном деле:

1. Точная геометрия: Ручная развертка позволяет создавать отверстия с высокой точностью и идеальной геометрией. Это особенно важно в ювелирном деле, где даже малейшие отклонения могут повлиять на внешний вид и прочность изделия. Использование разверток позволяет добиться идеального соответствия между деталями, что критично для сложных ювелирных конструкций.

2. Материалы и инструменты: Ручные развертки изготавливаются из высококачественных материалов, таких как инструментальная сталь или карбид. Эти материалы обеспечивают долговечность и устойчивость к износу, что позволяет ювелирам работать с различными металлами, включая золото, серебро и платину, без риска повреждения инструмента.

3. Искусство и мастерство: Ручная развертка требует от ювелира не только технических навыков, но и художественного вкуса. Процесс создания отверстий с помощью развертки часто становится настоящим искусством, где мастер должен учитывать не только функциональные, но и эстетические аспекты, чтобы достичь гармонии в дизайне изделия.

Ручная и машинная развертка – особенности приспособлений

Ключевыми компонентами конструкции развертки являются режущая часть, калибр, количество зубьев и их ориентация. Важны также углы резания, шаг зубьев, профиль канавок и зажимная часть. Развертки, отличающиеся по этим характеристикам, в основном предназначены для профессионального использования. Существует простая классификация разверток: ручные и машинные. В рамках этих категорий выделяют насадные, хвостовые, цельные, сборные, регулируемые и модели с фиксированным диаметром.

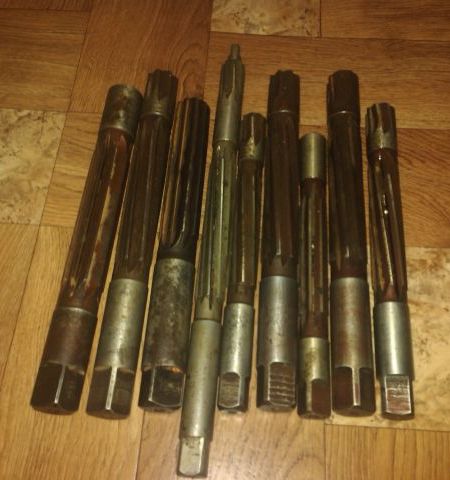

Ручные развертки имеют цилиндрическую форму и острые грани по всей длине. Их размеры варьируются от 3 до 58 мм с шагом 1 мм. Часто встречаются шаги 3,5, 4,5, 6,5 и до 15,5 мм. Обычно такие развертки используются с воротком, для чего на их конце предусмотрен квадрат. У ручных разверток заход или нижняя часть значительно меньше основной режущей части, что облегчает вход в отверстие.

Количество зубьев также важно при работе с развертками, так как это влияет на чистоту и качество обработки отверстий. Чем больше зубьев, тем аккуратнее работа, но это может усложнить отвод стружки. Наиболее оптимальным считается прямой зуб, который наиболее распространен, хотя встречаются и винтовые зубья. Винтовые зубья полезны для создания прерывистых отверстий, особенно в заготовках с внутренними отверстиями.

Машинные развертки имеют хвостовики для зажима в станке и не подходят для обычного воротка, используемого в ручной обработке. Эти инструменты могут иметь различные конусы, зависящие от диаметра. Для их производства используется быстрорежущая сталь: 9ХС, Р6М5, реже Р9 (с высоким содержанием вольфрама) и Р18 (с немного лучшими характеристиками). Наиболее качественными считаются развертки, изготовленные в Советском Союзе. В настоящее время они встречаются редко и были сделаны из высококачественного металла, что обеспечивает их прочность и надежность.

Производительная развертка

Другие виды разверток – для кругозора

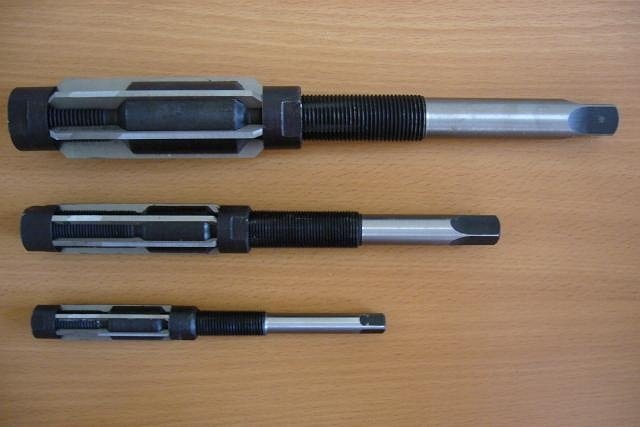

Регулируемый инструмент используется, когда диаметр отверстий не является целым числом в миллиметрах, а представляет собой десятичное значение, например, 12,5 мм или 22,5 мм. Этот инструмент позволяет устанавливать любые необходимые размеры. Диапазон регулировки составляет от 1 до 3 мм, причем возможность изменения зависит от диаметра развертки: для небольших моделей можно увеличить размер на 1 мм, а для более крупных — на большее значение.

Настройка нужного размера осуществляется легко с помощью двух гаечных ключей. Инструмент оснащен двумя гайками — верхней и нижней. Работу следует начинать с верхней гайки: после ее откручивания необходимо сразу же затянуть нижнюю. При этом пластины смещаются вверх, что приводит к увеличению размера гайки. Это происходит благодаря конусной направляющей, по которой осуществляется смещение. Чем выше вы поднимаете, тем сильнее затягивается нижняя гайка, что в итоге приводит к увеличению размера. Смещение следует продолжать до достижения необходимого значения.

Для точного измерения диаметра рекомендуется использовать штангенциркуль и микрометр, которые обеспечат высокую точность измерений.

Разжимной инструмент, также известный как раздвижной, имеет шарик и винт в нижней части. При закручивании развертки с помощью винта шарик поднимается, в результате чего грани распираются, и диаметр инструмента увеличивается, но незначительно — обычно на 0,15-0,5 мм, в зависимости от диаметра. Не стоит слишком сильно закручивать, так как это может привести к образованию трещин на корпусе. Несмотря на свою прочность, корпус остается довольно хрупким.

https://youtube.com/watch?v=QTKRhNaXuiE

Техника использования ручной развертки

Ручная развертка – это инструмент, который позволяет создавать отверстия с высокой точностью и аккуратностью. Использование ручной развертки требует определенных навыков и знаний, чтобы добиться желаемого результата. В этом разделе мы рассмотрим основные техники и рекомендации по использованию этого инструмента.

Прежде всего, важно правильно выбрать развертку в зависимости от материала, с которым вы работаете. Развертки бывают различных типов: конусные, цилиндрические, с различными углами заточки. Для работы с металлом, например, лучше использовать развертки из быстрорежущей стали или твердосплавные, которые обеспечивают долговечность и устойчивость к износу.

Перед началом работы необходимо подготовить рабочую поверхность. Убедитесь, что деталь надежно закреплена, чтобы избежать ее смещения во время развертывания. Используйте струбцины или специальные зажимы для фиксации детали. Это особенно важно, если вы работаете с мелкими или легкими изделиями.

При использовании ручной развертки следует соблюдать правильный угол наклона. Обычно рекомендуется держать инструмент под углом 90 градусов к поверхности детали. Это обеспечит равномерное и аккуратное развертывание отверстия. Начинайте с легкого давления, постепенно увеличивая его по мере углубления развертки в материал.

Важно помнить о смазке. Использование смазочных материалов, таких как масло или специальные жидкости, поможет снизить трение и предотвратить перегрев инструмента. Это также способствует более гладкому и чистому развертыванию, что особенно важно при работе с твердыми материалами.

Не забывайте о регулярной проверке состояния развертки. Если вы заметили, что инструмент стал затупленным или поврежденным, его необходимо заточить или заменить. Использование затупленной развертки может привести к неаккуратным отверстиям и увеличению времени работы.

После завершения работы обязательно очистите развертку от остатков материала и смазки. Это поможет продлить срок службы инструмента и обеспечит его готовность к следующему использованию.

Следуя этим рекомендациям и техникам, вы сможете эффективно использовать ручную развертку, добиваясь ювелирной аккуратности при создании отверстий в различных материалах.

Материалы и инструменты для работы с развертками

Для успешного выполнения ручной развертки необходимо правильно подобрать материалы и инструменты, которые обеспечат высокую точность и качество работы. В этом разделе мы рассмотрим основные компоненты, которые понадобятся для создания отверстий с ювелирной аккуратностью.

1. Развертки

Развертки – это основной инструмент для создания отверстий нужного диаметра и формы. Они бывают различных типов, включая конусные, цилиндрические и ступенчатые. Выбор развертки зависит от материала, с которым вы работаете, и от требуемой точности. Например, для работы с мягкими металлами подойдут развертки с острыми кромками, а для твердых материалов лучше использовать инструменты с более прочными сплавами.

2. Материалы для развертывания

При выборе материала для развертки важно учитывать его твердость и устойчивость к износу. Наиболее распространенными материалами являются:

• Сталь – используется для создания разверток общего назначения. Она достаточно прочная, но может быстро затупляться при работе с твердыми материалами.
• Высокоскоростная сталь (HSS) – обладает высокой твердостью и износостойкостью, что делает ее идеальной для работы с различными металлами.
• Карбид вольфрама – используется для создания разверток, предназначенных для работы с очень твердыми материалами, такими как нержавеющая сталь или сплавы.

3. Упорные и направляющие инструменты

Для достижения точности при развертывании необходимо использовать упорные и направляющие инструменты. Это могут быть:

• Центровочные сверла – помогают создать начальное углубление, что значительно упрощает процесс развертывания.
• Упоры – фиксируют заготовку в нужном положении, предотвращая ее смещение во время работы.

4. Смазочные жидкости

Использование смазочных жидкостей при развертывании помогает уменьшить трение и износ инструмента, а также улучшает качество обработки. Для этой цели подходят как специальные смазки, так и обычные масла. Важно выбирать смазку в зависимости от материала, с которым вы работаете, чтобы избежать негативных реакций.

5. Защитное оборудование

Не забывайте о безопасности! При работе с развертками рекомендуется использовать защитные очки и перчатки, чтобы избежать травм. Также стоит позаботиться о хорошем освещении рабочего места, чтобы обеспечить максимальную видимость и точность при выполнении работы.

Правильный выбор материалов и инструментов для ручной развертки является залогом успешного выполнения задачи. Уделив внимание каждому аспекту, вы сможете добиться ювелирной аккуратности и высокого качества отверстий в ваших проектах.

Советы по уходу за развертками и их хранению

Правильный уход за ручными развертками и их хранение являются ключевыми факторами, которые влияют на долговечность инструмента и качество выполняемых работ. Чтобы обеспечить максимальную эффективность и продлить срок службы разверток, следует учитывать несколько важных аспектов.

1. Чистка разверток

После каждого использования развертки необходимо очищать от стружки и загрязнений. Для этого можно использовать мягкую щетку или ткань. Важно избегать использования абразивных материалов, которые могут повредить поверхность инструмента. Если на развертке остались стойкие загрязнения, можно воспользоваться специальными чистящими средствами, предназначенными для металлов.

2. Смазка

Регулярная смазка разверток помогает предотвратить коррозию и уменьшает трение при работе. Для этого рекомендуется использовать масла, которые не только защищают металл, но и улучшают его эксплуатационные характеристики. Наносить смазку следует тонким слоем, равномерно распределяя по поверхности.

3. Правильное хранение

Развертки следует хранить в сухом и чистом месте, вдали от источников влаги и коррозийных агентов. Оптимальным вариантом будет использование специальных футляров или контейнеров, которые защитят инструменты от механических повреждений и загрязнений. Также стоит избегать хранения разверток в общих ящиках с другими инструментами, так как это может привести к их затуплению или повреждению.

4. Проверка состояния

Регулярно проверяйте состояние разверток на наличие повреждений, трещин или износа. Если вы заметили, что инструмент стал менее эффективным, возможно, потребуется его заточка или замена. Заточка должна проводиться с учетом угла заточки, который соответствует назначению развертки.

5. Использование по назначению

Чтобы избежать преждевременного износа, используйте развертки строго по назначению. Например, не стоит применять инструмент для работы с материалами, для которых он не предназначен, так как это может привести к его повреждению и снижению качества работы.

Следуя этим простым, но важным рекомендациям, вы сможете значительно продлить срок службы ваших разверток и обеспечить их высокую производительность на протяжении долгого времени. Помните, что качественный инструмент требует бережного обращения и регулярного ухода!
