В современном мире, где индивидуальность и уникальность изделий становятся все более ценными, самодельные копировально-фрезерные станки открывают новые горизонты для мастеров и любителей. В данной статье мы рассмотрим устройство самодельного копировально-фрезерного станка, акцентируя внимание на различиях между деревянными и металлическими пантографами. Вы узнаете о предназначении и характеристиках фрезерно-копировальных станков для работы с деревом и металлом, а также получите полезные советы по сборке и настройке таких устройств в домашних условиях. Эта информация будет особенно актуальна для тех, кто стремится создать качественные и оригинальные изделия своими руками.

Основы процесса фрезерования

Фрезерные станки встречаются как на крупных промышленных предприятиях, так и в небольших мастерских. Фрезерование — один из самых распространенных методов механической обработки изделий. С помощью фрезеровальных машин выполняются черновые, получистовые и чистовые обработки заготовок из различных материалов, включая дерево, черные и цветные металлы, а также пластик. Современные фрезерные станки обеспечивают быструю и высокоточную обработку как простых, так и сложных форм.

Фрезерные машины делятся на два основных типа:

• Станки общего назначения.
• Специализированные устройства.

К специализированному оборудованию относятся копировальные фрезеры, которые создают копии предметов и могут работать как с плоскими, так и с объемными формами. Эти устройства также выполняют гравировку, наносят орнаменты и надписи, а также создают различные узоры на гранях, расположенных в разных плоскостях.

Существует два метода фрезерования:

• Встречное — инструмент подается и вращается в разные стороны.
• Попутное — подача и вращение инструмента происходят в противоположных направлениях.

Режущее полотно фрез может быть изготовлено из различных материалов, что позволяет легко переходить от обработки деревянных изделий к твердым металлам и даже натуральным или искусственным камням.

НЕ ЧПУ!!!!!!! !Копировально-фрезерный станок. 1 часть.

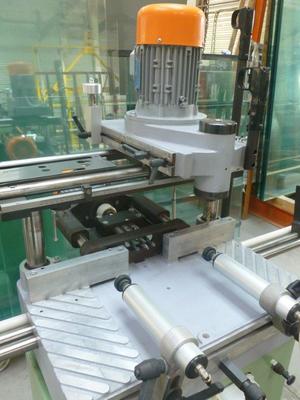

Принципы работы

Общим элементом всех фрезеров для копирования по дереву или металлу является фреза — инструмент, выполняющий резку и обработку материалов.

Основные аспекты работы фрезерного оборудования:

• Копир задает форму или контур, который воспроизводит фреза.
• Между узлом слежения и режущей фрезой находится система, соединяющая эти элементы. При обработке древесины она чаще всего управляется механически и имеет подачу. Также могут использоваться пневматические или гидравлические системы.
• Копиром может служить плоский шаблон, объемная эталонная заготовка, фотоэлемент или чертеж. В сложных станках устанавливается ЧПУ, что делает их универсальными.
• Шаблоны могут быть изготовлены из различных материалов: дерева, металла, пластика или других плотных веществ.

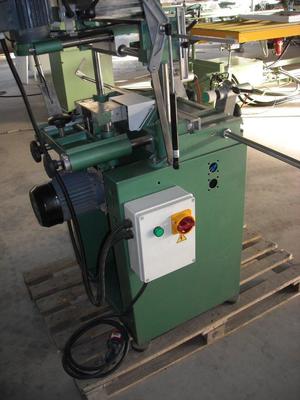

Все копировальные станки функционируют по единому принципу: к образцу подводится следящее устройство, которое через соединительную систему передает нужное направление и усилие на режущий узел — фрезу.

Использование шаблона-образца исключает необходимость ручного вмешательства. Благодаря этому даже при производстве копий сложных деталей все изделия получаются идентичными по форме и размерам. Копировальное фрезерование делится на контурное, объемное и прямого действия. Заготовка и исходный шаблон фиксируются на подвижной рабочей поверхности станка.

При контурном копировании рабочая поверхность перемещается в продольном направлении. В случае объемного копирования стол с копиром и заготовкой может двигаться как в поперечном, так и в продольном направлениях.

Узел, соединяющий копир и фрезу, который точно задает движение и силу для режущего инструмента, называется пантографом. Пантографы работают с одинаковой точностью как по дереву, так и по другим материалам.

Пантограф применяется в станках прямого действия. Этот узел позволяет не только копировать, но и масштабировать детали. Такие станки часто используются для гравировки.

Пантограф состоит из направляющего пальца, его оси, отдельной оси вращения и инструментального шпинделя. Направляющий палец и шпиндель располагаются на одной планке. Масштаб копирования зависит от соотношения плеч шпинделя и пальца.

Палец движется по контуру оригинала и приводит в движение рейку, которая свободно вращается на оси. Таким образом, шпиндель, находящийся на другой стороне рейки, повторяет движение пальца.

Режущая кромка активируется с помощью винта, золотникового клапана, соленоида или электромагнитной муфты. В усилительном устройстве копировально-фрезерного станка по металлу используется реле, которое может быть электромагнитным, гидравлическим или электрооптическим.

Вращение передается от электрического двигателя через цепь и гидравлический цилиндр.

Передача вращательного момента может быть многоступенчатой.

Качество деталей, получаемых при копировании, включая шероховатость, точность размеров и формы, напрямую зависит от скорости реакции и перемещения следящего устройства. Хорошими показателями считаются точность профиля в пределах двух сотых миллиметра, а шероховатость должна соответствовать шестому номеру общепринятых стандартов.

Обзор самодельного фрезерного станка

Копировально-фрезерный станок с верхним расположением шпинделя WoodTec MX 5068

Интересные факты

Вот несколько интересных фактов о сборке самодельного копировально-фрезерного станка:

1. Принцип копирования: Копировально-фрезерные станки используют механический принцип копирования, который позволяет точно воспроизводить формы и контуры оригинала. Это достигается с помощью шаблонов и направляющих, что делает такие станки идеальными для создания сложных деталей и прототипов.

2. Материалы и компоненты: Для сборки самодельного копировально-фрезерного станка можно использовать различные материалы, включая дерево, металл и пластик. Многие мастера используют старые детали от других станков или оборудования, что позволяет существенно сократить затраты и сделать проект более экологичным.

3. Автоматизация и управление: Современные самодельные копировально-фрезерные станки могут быть оснащены системами ЧПУ (числовое программное управление), что позволяет значительно повысить точность и скорость обработки. Это открывает новые возможности для хобби и малых производств, позволяя создавать сложные детали с минимальными затратами времени и усилий.

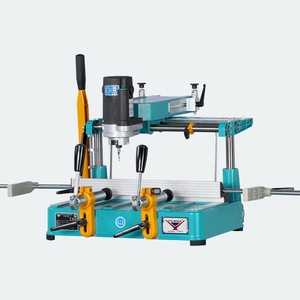

Разновидности устройств

Копировальное оборудование различается по типам приводов, каждый из которых имеет свои особенности.

В зависимости от приводов выделяют:

• Устройства с пантографом, позволяющим обрабатывать детали в разных измерениях.
• Оборудование с копиром, установленным на поворотной планке, которая движется вертикально.
• Станки с поворотными столами, оснащенными одним или несколькими шпинделями. Стол может быть круглым или прямоугольным.
• Фотокопировальные устройства.
• Оборудование с подачей, осуществляемой механическими, гидравлическими или электрическими системами.

Станки также различаются по степени автоматизации и методам фиксации заготовок.

В соответствии с этим устройства бывают:

• Настольные или ручные, где заготовка фиксируется механически. Этот метод позволяет сверлить отверстия по заранее заданному шаблону.
• Автоматические станки, удерживающие заготовки пневматическими прижимами. Эти стационарные устройства предназначены для работы с алюминием.
• Автоматические стационарные агрегаты с пневматическими пружинами и трехшпиндельной головкой. На таких станках возможно одновременно сверление тройных отверстий, что недоступно для предыдущих типов.

На современном рынке представлено множество готовых станков различной сложности и функциональности. Однако некоторые мастера предпочитают создавать самодельные копировальные фрезерные станки для работы с деревом или металлом. Если есть чертежи, инструменты и материалы, собрать такое оборудование не составит труда.

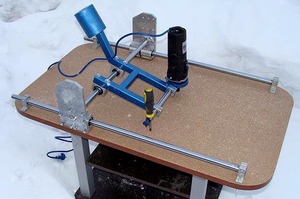

Изготовление своими руками

Самодельный копировальный станок для резьбы по дереву не может полностью соперничать с промышленными аналогами. При использовании самодельных устройств часто возникают различные недостатки.

Наиболее распространённые проблемы включают вибрацию рамы станка, прогибание заготовки и значительные погрешности в процессе копирования. Поэтому при разработке собственного станка важно учитывать конкретные задачи, которые он должен выполнять. Проще создать специализированное устройство, чем универсальное, сразу настроив его на выполнение одной задачи.

Несмотря на множество схем сборки, все устройства имеют схожие ключевые элементы.

Минимальный набор компонентов включает:

• Рабочий стол.
• Несущую раму.
• Фрезерную головку.

Вращение от электродвигателя передаётся на фрезерную головку через привод. При необходимости смены режима реза можно регулировать высоту стола. Также для изменения скоростей можно разработать передаточный механизм.

Пантограф может быть изготовлен как из дерева, так и из металла.

Однако деревянный пантограф имеет недостатки: его части соединяются с помощью петель, что приводит к люфту и снижает точность обработки.

Металлический пантограф позволяет создавать копии в различных масштабах, но не способен выполнять объемное копирование.

Некоторые мастера модифицируют стандартный производственный фрезерный станок, добавляя к нему копирующее устройство. Однако в этом случае потребуется практически полностью переделать старый станок, и проще собрать новый агрегат с нуля.

Важно учитывать размеры заготовок, которые будет обрабатывать станок. Чем длиннее заготовка, тем больше нагрузка на направляющие оси, которые могут не выдержать такую нагрузку. При работе с крупными деталями инструмент испытывает значительные вибрации. Чтобы компенсировать эти вибрации, оборудование следует проектировать массивным и тяжелым.

Перед созданием копировально-фрезерного станка для металла или дерева необходимо определить задачи, которые он будет решать. Исходя из этого, планируются размеры стола и всей конструкции, способы крепления шаблона и варианты перемещения фрезы.

Если предполагается обработка плоских деталей, для контурного копирования достаточно двух осей станка, так как перемещение будет осуществляться только в продольном и поперечном направлениях.

Если планируется работа с рельефными заготовками, потребуется добавить ещё одно перпендикулярное движение. При наличии значительного рельефа может понадобиться и четвёртая ось.

Все возможные варианты следует продумать до начала изготовления станка, так как после сборки всех узлов вносить изменения будет крайне сложно.

Компоновка станка может быть как горизонтальной, так и вертикальной. В вертикальном варианте стружка во время фрезерования попадает либо на стол, либо в специальный поддон, а не оседает на деталях фрезы.

Для достижения высокого качества обработки фрезерная головка должна работать на высоких оборотах.

Для обработки деталей из различных материалов желательно иметь набор режущих фрез с разными характеристиками и уровнем износостойкости.

После определения круга задач необходимо рассчитать требуемую мощность мотора. Для выполнения гравировки и аналогичных работ по дереву достаточно двигателя мощностью от 150 до 200 ватт.

Рабочий узел и щуп должны быть закреплены так, чтобы находиться на одной плоскости и высоте относительно рабочего стола. Для крепления используется жесткий зажим, что позволяет всему собранному элементу перемещаться параллельно рабочей поверхности как в горизонтальном, так и в вертикальном направлениях.

Все подвижные узлы должны быть максимально легкими, чтобы минимизировать управляющие усилия.

Гравировальный копировально-фрезерный станок с пантографом (6Л463)

Копировально-фрезерный станок (дупликарвер)

Правила техники безопасности

Данный инструмент сочетает электрические и режущие функции, поэтому его использование требует внимательности и соблюдения правил безопасности.

Основные правила безопасности:

• Устанавливайте устройство в месте с свободным доступом.
• Помещение должно быть хорошо проветриваемым.
• Перед запуском убедитесь, что рабочая поверхность стола свободна от лишних предметов и ничто не мешает функционированию устройства.
• Все крепления, особенно фреза, должны быть надежно зафиксированы и не иметь люфта.
• Электродвигатель должен быть заземлен и не иметь видимых повреждений.
• Не прикасайтесь к вращающимся валам до их полной остановки.
• Все ремонтные работы проводите только при выключенном устройстве и отключенном от сети двигателе.
• Во время работы рекомендуется стоять на резиновом коврике.
• После получаса непрерывной работы остановите станок и дайте деталям остыть.

Соблюдение этих простых мер предосторожности помогает избежать травм, порезов и ушибов, а в некоторых случаях может спасти жизнь.

самодельный копировально-фрезерный станок

Выбор материалов для сборки

При сборке самодельного копировально-фрезерного станка выбор материалов играет ключевую роль, так как от них зависит не только прочность конструкции, но и точность обработки. Рассмотрим основные категории материалов, которые могут быть использованы в процессе сборки.

1. Основные элементы конструкции

Для каркаса станка лучше всего использовать металлические профили, такие как стальные или алюминиевые уголки и трубы. Сталь обеспечивает высокую прочность и устойчивость к деформациям, в то время как алюминий легче и проще в обработке. Если вы планируете использовать станок для обработки твердых материалов, таких как металл, предпочтение стоит отдать стали.

2. Стол и направляющие

Стол станка должен быть выполнен из жесткого и устойчивого к деформациям материала. Оптимальным вариантом будет использование фанеры толщиной не менее 18 мм или МДФ, которые обеспечивают хорошую поверхность для обработки. Для направляющих можно использовать стальные шины или линейные подшипники, которые обеспечивают плавное движение фрезы и высокую точность обработки.

3. Механизмы привода

Для привода фрезы можно использовать шаговые двигатели или серводвигатели. Шаговые двигатели обеспечивают высокую точность позиционирования и просты в управлении, что делает их идеальными для самодельных станков. Серводвигатели, в свою очередь, обеспечивают большую мощность и скорость, но требуют более сложной системы управления.

4. Электроника и управление

Для управления станком потребуется контроллер, который может быть основан на Arduino или Raspberry Pi. Эти платформы позволяют легко интегрировать различные датчики и двигатели. Также необходимо предусмотреть блок питания, который будет обеспечивать стабильное питание всех компонентов. Не забудьте про кабели и разъемы, которые должны быть качественными и надежными для предотвращения коротких замыканий.

5. Дополнительные компоненты

Не менее важными являются дополнительные компоненты, такие как фрезы, которые должны соответствовать материалу, который вы планируете обрабатывать. Также стоит обратить внимание на системы охлаждения, которые помогут предотвратить перегрев фрезы и обеспечат более длительный срок службы инструмента. Важно использовать качественные подшипники и крепежные элементы, чтобы избежать люфта и обеспечить стабильность работы станка.

В заключение, выбор материалов для сборки самодельного копировально-фрезерного станка требует тщательного подхода и учета всех аспектов, связанных с будущей эксплуатацией устройства. Правильный выбор компонентов обеспечит не только долговечность конструкции, но и высокую точность обработки, что является основным требованием к любому фрезерному станку.

Настройка и калибровка станка

После завершения сборки самодельного копировально-фрезерного станка крайне важно провести его настройку и калибровку. Это позволит обеспечить точность обработки и продлить срок службы оборудования. В данном разделе мы рассмотрим основные этапы настройки и калибровки станка.

1. Проверка механических узлов

Первым шагом в настройке станка является проверка всех механических узлов на наличие люфтов и заеданий. Для этого:

• Проверьте все подшипники на наличие свободного вращения.
• Убедитесь, что направляющие и рейки очищены от загрязнений и смазаны.
• Проверьте крепление всех элементов, таких как шпиндель, стол и оси, на предмет надежности.

2. Калибровка осей

Калибровка осей является ключевым этапом, который позволяет добиться точности перемещения инструмента. Для этого:

• Используйте цифровой уровень или лазерный нивелир для проверки горизонтальности рабочего стола.
• Настройте шаговые двигатели, чтобы они перемещались на заданное расстояние. Для этого можно использовать тестовые программы, которые перемещают инструмент на известные расстояния.
• Проверьте перпендикулярность осей X и Y, используя угольник или специальные измерительные инструменты.

3. Настройка шпинделя

Шпиндель должен быть установлен и отрегулирован таким образом, чтобы обеспечить стабильную работу при различных режимах фрезерования. Для настройки шпинделя:

• Проверьте его положение относительно рабочего стола. Шпиндель должен находиться перпендикулярно к поверхности стола.
• Настройте скорость вращения шпинделя в зависимости от материала, с которым вы планируете работать.
• Убедитесь, что система охлаждения (если предусмотрена) функционирует корректно.

4. Тестирование станка

После завершения всех настроек необходимо провести тестирование станка. Для этого:

• Запустите станок в режиме холостого хода и проследите за его работой. Обратите внимание на шумы и вибрации.
• Выполните пробную обработку простого изделия, чтобы проверить точность и качество фрезеровки.
• При необходимости внесите корректировки в настройки, основываясь на результатах тестирования.

5. Регулярное обслуживание

После успешной настройки и калибровки важно помнить о регулярном обслуживании станка. Это включает в себя:

• Периодическую смазку всех движущихся частей.
• Очистку от стружки и пыли.
• Проверку и замену изношенных деталей.

Следуя этим рекомендациям, вы сможете обеспечить надежную и точную работу вашего самодельного копировально-фрезерного станка на протяжении долгого времени.

Обслуживание и уход за станком

Обслуживание и уход за самодельным копировально-фрезерным станком являются важными аспектами, которые обеспечивают его долговечность и стабильную работу. Правильный уход не только продлевает срок службы оборудования, но и гарантирует высокое качество обработки материалов.

Регулярная чистка

Первым шагом в обслуживании станка является регулярная чистка. После каждой работы необходимо удалять стружку и пыль, которые могут накапливаться в труднодоступных местах. Для этого можно использовать сжатый воздух или пылесос с узкой насадкой. Особое внимание следует уделить направляющим и подшипникам, так как загрязнения могут привести к их быстрому износу.

Смазка механизмов

Смазка является ключевым элементом в уходе за станком. Все подвижные части, такие как направляющие, шестерни и подшипники, должны регулярно смазываться специальными маслами или смазками, рекомендованными производителем. Важно следить за тем, чтобы не допускать избыточного количества смазки, так как это может привести к накоплению пыли и грязи.

Проверка натяжения ремней и цепей

Если ваш станок использует ременные или цепные передачи, необходимо периодически проверять их натяжение. Слишком слабое натяжение может привести к проскальзыванию, а слишком сильное — к быстрому износу. Регулировка натяжения должна производиться в соответствии с рекомендациями, указанными в инструкции к станку.

Контроль за электрической частью

Электрическая часть станка также требует внимания. Регулярно проверяйте состояние проводов, разъемов и переключателей. Убедитесь, что нет повреждений изоляции, которые могут привести к короткому замыканию. При необходимости замените изношенные детали. Также стоит периодически проверять работу системы охлаждения, если она предусмотрена конструкцией станка.

Калибровка и настройка

Для обеспечения точности обработки необходимо регулярно проводить калибровку станка. Это включает в себя проверку и настройку углов, высоты фрезы и других параметров. Используйте специальные инструменты, такие как угломеры и линейки, для достижения максимальной точности. Настройки должны проверяться после каждой замены инструмента или при изменении типа обрабатываемого материала.

Хранение станка

Если станок не используется длительное время, его следует хранить в сухом и защищенном от пыли месте. Рекомендуется накрывать его защитной пленкой или тканью, чтобы предотвратить накопление пыли и загрязнений. Также стоит периодически проверять состояние станка и проводить профилактическое обслуживание.

Следуя этим рекомендациям по обслуживанию и уходу за самодельным копировально-фрезерным станком, вы сможете обеспечить его надежную и долгосрочную работу, а также сохранить высокое качество выполняемых работ.
