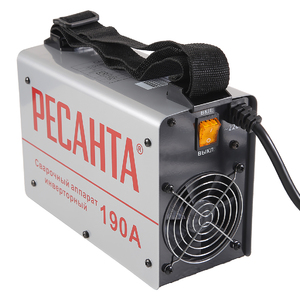

Сварочный аппарат инверторного типа РЕСАНТА САИ 190 является популярным инструментом среди профессионалов и любителей, благодаря своей надежности и высокому качеству сварки. В данной статье мы подробно рассмотрим схему устройства, основные характеристики и принцип действия данного инвертора, а также классификацию возможных неисправностей и методы их устранения. Знание особенностей эксплуатации и ремонта РЕСАНТА САИ 190 поможет не только продлить срок службы аппарата, но и повысить качество выполняемых сварочных работ, что делает эту информацию особенно полезной для пользователей.

Инверторный тип сварочника

Старые модели трансформаторных сварочных аппаратов имеют низкую стоимость и высокую ремонтопригодность, но также и ряд значительных недостатков. К ним относятся большие размеры, значительный вес и зависимость от напряжения в сети. Выходной ток таких аппаратов ограничен потреблением электроэнергии до 4,5 кВт. При сварке толстых металлов потребление тока возрастает, что создает серьезную нагрузку на устаревшие линии электропередачи, где часто встречаются скрутки. В странах СНГ замена этих линий на новые происходит довольно редко.

На смену устаревшим моделям пришли инверторные сварочные аппараты, которые работают по совершенно другим принципам.

Особенности функционирования

Сфера применения сварочных инверторов обширна, охватывая как домашние нужды, так и промышленные предприятия. Главная задача этих устройств — обеспечить стабильный процесс горения и поддерживать сварочную дугу во время сварочных операций. Это достигается за счет использования тока высокой частоты. Принципы работы сварочного инвертора включают:

1. Преобразование переменного входного напряжения 220 В в постоянное. При этом постоянный ток преобразуется в высокочастотный переменный ток с несинусоидальной формой.
2. Выпрямление высокочастотного тока, при котором частота остается неизменной.

Эти принципы значительно уменьшают размеры и вес инвертора, что позволяет интегрировать систему охлаждения.

Интересные факты

Вот несколько интересных фактов о ремонте и неисправностях инверторного сварочного аппарата РЕСАНТА САИ 190:

1. Принцип работы инвертора: РЕСАНТА САИ 190 использует инверторную технологию, которая позволяет значительно уменьшить размеры и вес устройства по сравнению с трансформаторными сварочными аппаратами. Это достигается за счет преобразования постоянного тока в переменный с высокой частотой, что обеспечивает более стабильную дугу и экономию электроэнергии.

2. Распространенные неисправности: Одной из наиболее частых проблем с РЕСАНТА САИ 190 является перегрев устройства, который может быть вызван недостаточной вентиляцией или загрязнением радиаторов. Регулярная чистка и обеспечение свободного доступа воздуха могут значительно продлить срок службы аппарата.

3. Самостоятельный ремонт: Многие пользователи успешно выполняют ремонт РЕСАНТА САИ 190 своими руками, используя доступные схемы и инструкции. Например, замена предохранителей или транзисторов может быть выполнена без специального оборудования, если следовать рекомендациям и соблюдать меры предосторожности. В интернете можно найти множество видеороликов и форумов, где опытные мастера делятся своими советами по ремонту этого аппарата.

Принцип работы и основные характеристики

Для диагностики неисправностей инверторных сварочных аппаратов необходимо изучить их структурную схему. Она включает в себя следующие компоненты:

1. Выпрямитель.
2. Инвертор.
3. Трансформатор.
4. Высокочастотный выпрямитель.
5. Система управления и стабилизации (драйвер и управляющая плата).
6. Регулятор сварочного тока.

Такое устройство значительно уменьшает вес и размеры аппарата. Применение импульсного трансформатора позволяет получать мощные токи на вторичной обмотке. Сварочный инвертор можно сравнить с обычным импульсным блоком питания, как в компьютере, но с гораздо большей мощностью. При увеличении частоты уменьшаются размеры и вес трансформатора, что является обратно пропорциональной зависимостью. Для достижения высокой частоты используются мощные ключевые транзисторы.

Переключение происходит с частотой от 30 до 100 кГц (в зависимости от модели САИПА). Транзисторы работают только от постоянного напряжения (U), преобразуя его в ток высокой частоты. В результате получается постоянный ток от выпрямителя (выпрямление сетевого напряжения 50 Гц). В состав выпрямителя также входит конденсаторный фильтр. При прохождении тока через диодный мост отсекаются отрицательные амплитуды переменного U (диод пропускает ток лишь в одном направлении). Положительные амплитуды не являются постоянными, и в итоге получается постоянное U с заметными пульсациями, которые необходимо сглаживать с помощью конденсатора большой емкости.

В результате преобразований на выходе фильтра формируется U постоянного тока свыше 220 В. Диодный мост и фильтр составляют блок питания инвертора. Транзисторы подключаются к понижающему импульсному высокочастотному трансформатору, рабочие частоты которого варьируются от 30 до 100 кГц (30000-100000 Гц), что в 600 или 2000 раз превышает частоту питающей сети. Это приводит к значительному уменьшению веса и размеров устройства.

Наиболее популярными моделями являются Ресанта САИ 220 (220а, 220к) и 190 (190а). Сварочные инверторы имеют схожие характеристики, различающиеся по току сварки:

1. Диапазоны сетевого напряжения: 145-270 В.
2. Максимальная сила тока: до 35 А.
3. Напряжение при холостом ходе: 75-85 В.
4. Напряжение для формирования дуги: 22-30 В.
5. Диапазоны тока сварки: 5-270 А.
6. Продолжительность нагрузки (при максимальном токе): 4.8 мин.
7. Максимальный диаметр (d) электрода: 5 мм.
8. Масса: около 5 кг.

https://youtube.com/watch?v=oYXEi_ZY-Oo

Ремонт сварочного аппарата Ресанта 190А

Схема и ремонт

Если вы не хотите отправлять сварочный аппарат в сервисный центр и предпочитаете разобраться с проблемой самостоятельно, вам следует найти и изучить схему и возможные неисправности модели РЕСАНТА САИ 190. Если у вас есть опыт, вы можете обойтись без схемы, так как она служит для удобства и быстрого выявления проблем. В качестве примера представлена схема инверторного сварочника РЕСАНТА САИ 220 (190), на которой выделены основные радиоэлементы, часто подверженные поломкам.

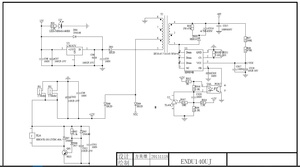

Схема 1 — Электрическая схема сварочного инвертора РЕСАНТА САИ 220.

Для успешного ремонта устройства необходимо рассмотреть типичные неисправности и методы их устранения.

Типовые неисправности

Инверторный сварочный аппарат может выйти из строя по различным причинам. Если есть возможность, лучше отдать его в ремонт. Однако многие предпочитают заниматься ремонтом самостоятельно, что позволяет углубить знания в электротехнике и сэкономить средства. Неисправности можно разделить на простые и сложные. К простым неисправностям относятся:

1. Перегрев из-за накопления пыли.
2. Обрыв проводов.
3. Уменьшение мощности из-за влажного корпуса.
4. Пробой массы на корпус.
5. Плохие контакты.
6. Залипание электрода.

Пыль мешает теплоотведению и может стать проводником тока, что приводит к короткому замыканию. Даже при тщательной уборке пыль остается. Регулярное обслуживание продлевает срок службы приборов и помогает избежать финансовых и ремонтных проблем.

Обрывы проводов часто происходят в местах с постоянными изгибами. Отследить перегибы сложно, что может привести к короткому замыканию. На колодках, удерживающих электрод, могут ослабевать контакты, ухудшая качество сварки или делая её невозможной. Рекомендуется периодически подтягивать все контакты.

Работа в условиях повышенной влажности негативно сказывается на функционировании сварочного аппарата и может привести к потере мощности. В таких случаях следует избегать работы в подобных условиях.

При пробое массы на корпус (что может привести к выбиванию предохранителя и счетчика) необходимо проверить места соприкосновения токоведущих частей с корпусом и заизолировать провод.

Залипание электрода может произойти при использовании длинного удлинителя с малым сечением или при низком напряжении в сети.

Также при нестабильной дуге стоит проверить качество электродов и выставленный ток.

Ремонт дежурки инвертора РЕСАНТА САИ 220

Поломки сложного типа

К сложным поломкам относятся неисправности отдельных радиоэлементов, требующие специальных знаний. Если у вас нет опыта в ремонте радиоаппаратуры, вы можете выбрать один из двух вариантов:

1. Обратиться к профессиональному мастеру.
2. Получить необходимые навыки и попробовать отремонтировать устройство самостоятельно.

Важно помнить о правилах безопасности и проявлять осторожность. На самом деле, в самостоятельном ремонте нет ничего сложного. Достаточно открыть интернет и найти информацию о деталях инверторного сварочного аппарата. В сети доступно множество материалов о том, как проверить конкретные компоненты, включая инструкции по тестированию микросхем в домашних условиях.

Первым делом стоит провести визуальный осмотр деталей. Обратите внимание на подгоревшие резисторы, диоды, вздутые электролитические конденсаторы, поврежденные трансформаторы и другие возможные неисправности. Если ничего подозрительного не найдено, проверьте наличие входного напряжения на диодном мосту, отсоединив его выход. В случае обнаружения пробитых диодов их следует заменить и повторить проверку. Если светодиоды не светятся, их также необходимо проверить и, при необходимости, заменить на исправные.

Следующий шаг — проверка транзистора fqp4n90c. Этот ключевой транзистор в блоках питания сварочных инверторов отвечает за повышение частоты постоянного тока и его передачу на импульсный трансформатор. Аналогом fqp4n90c является STP3HNK90Z, но лучше использовать оригинал.

Если возникают проблемы с силовым блоком, проверьте транзисторы (визуальная проверка может не выявить неисправностей). Для этого их нужно выпаять и протестировать с помощью мультиметра (инструкции по проверке можно найти в интернете). Драйвер, выполненный на транзисторах или микросхемах, также может выйти из строя. Его проверка осуществляется путем выпаивания и тестирования каждого элемента отдельно.

Замена неисправных компонентов должна производиться аналогами или деталями с более высокими характеристиками.

Для ремонта вам понадобятся мультиметр и осциллограф (для измерения параметров сигнала на плате управления). Если плата управления неисправна, загорается желтый светодиод, что указывает на невозможность сварки. В этом случае необходимо разобрать инвертор и измерить напряжения на разъемах платы управления (ПУ). При измерениях следует сравнить полученные данные с табличными значениями (таблица 1) исправной ПУ.

Таблица 1 — Сравнение показателей U.

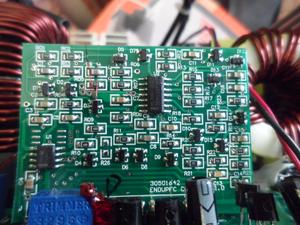

Если измеренные значения отличаются от табличных, выпаивайте ПУ и проверьте микросхему UC3845B (UC3842), измеряя ее рабочие режимы.

Таблица 2 — Режимы работы микросхемы UC3845B (UC3842).

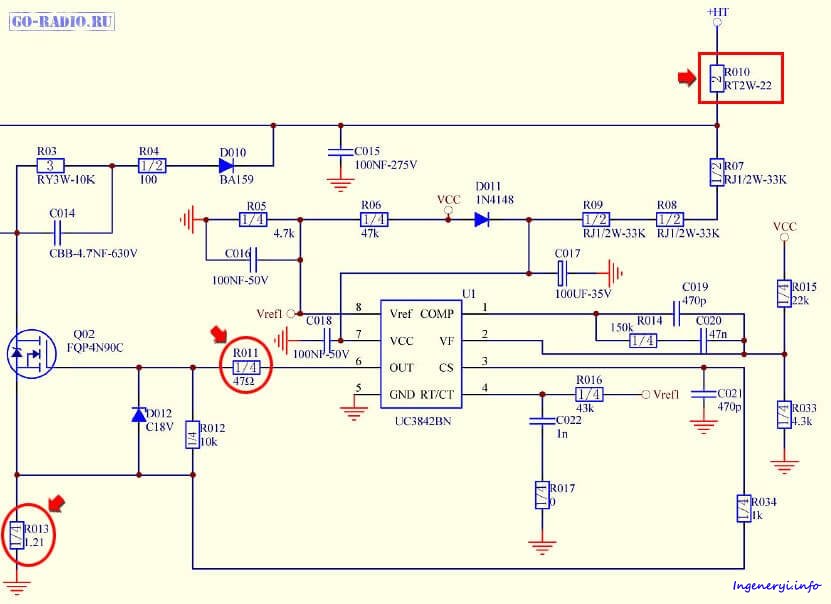

На 2-ю ногу питания не поступает из-за неисправного резистора R013. Его нужно аккуратно выпаять и проверить: сопротивление должно составлять около 1,21 Ом. Если он неисправен, замените его на аналогичный или на резистор с большей мощностью (оригинальная мощность 0,25 Вт).

На 3-ю ногу микросхемы также не поступает питание из-за неисправного R011 (47 Ом на 0,25 Вт), его тоже нужно проверить. Ноги 3 и 6 связаны, поэтому при замене сопротивления на 6-й ноге должно появиться напряжение. Если этого не произошло, проверьте транзистор fqp4n90c.

Далее необходимо восстановить питание 8-й ноги (по схеме ресанта саи 190 или 220), которая связана с цепочкой элементов. Обратите внимание на слабые места в этой цепи, которые нужно выпаять и проверить: диод D011 и R010.

После всех проверок измерьте напряжение. Если оно совпадает с табличными значениями, соедините все и протестируйте устройство. При успешном восстановлении инвертор включится, и желтый светодиод не будет гореть. После успешного тестирования можно собрать устройство полностью.

Одним из уязвимых мест является блок питания. Признаки неисправности: загорается зеленый светодиод, затем желтый, срабатывает реле и запускается вентилятор, а через 2−3 секунды аппарат отключается. Основная причина — неисправность драйвера, поэтому стоит проверить транзисторы во II обмотке трансформатора гальванической развязки. Также внимательно осмотрите плату БП на наличие подгораний и неисправных электролитических конденсаторов. При обнаружении неисправных элементов замените их на аналогичные или детали того же типа.

В редких случаях может выйти из строя трансформатор. Необходимо проверить обмотки на короткое замыкание и утечки тока на корпус.

Таким образом, устранить неполадки в распространенных сварочных инверторах достаточно просто. Принцип работы всех моделей схож, различия заключаются лишь в деталях и конструкции. При ремонте крайне важно соблюдать правила безопасности. Первым шагом в ремонте сварочного инвертора (что актуально для любой аппаратуры) является визуальный осмотр всех компонентов на предмет обрывов контактов, подгораний и вздутия, а также проверка качества контактов (все контакты следует тщательно очистить перед началом работы).

Ремонт сварочного инвертора

Ремонт сварочного инвертора Ресанта 190А. Не включается .Repair welding inverter 190A Resanta

Инструменты и материалы для ремонта

Для успешного ремонта инверторного сварочного аппарата РЕСАНТА САИ 190 необходимо подготовить определенный набор инструментов и материалов. Это поможет не только ускорить процесс, но и обеспечить высокое качество выполненных работ.

Инструменты:

• Отвертки: Набор плоских и крестовых отверток различных размеров. Они понадобятся для разборки корпуса аппарата и снятия элементов.
• Плоскогубцы: Используются для удержания мелких деталей и проводов, а также для извлечения зажимов.
• Кусачки: Необходимы для обрезки проводов и удаления поврежденных участков.
• Мультиметр: Этот инструмент поможет проверить электрические цепи, измерить напряжение, сопротивление и ток, что особенно важно при диагностике неисправностей.
• Паяльник: Для ремонта и замены поврежденных проводов и компонентов потребуется паяльник с тонким жалом и припой.
• Клещи для обжима: Используются для создания надежных соединений на проводах с помощью обжимных клемм.
• Набор ключей: Различные ключи помогут при демонтаже крепежных элементов и сборке аппарата.
• Фен для термоусадки: Если в процессе ремонта потребуется использовать термоусадочные трубки, фен поможет их правильно установить.

Материалы:

• Провода: Запасные провода различных сечений для замены поврежденных участков.
• Термоусадочные трубки: Для изоляции соединений и защиты от короткого замыкания.
• Припой: Для пайки проводов и компонентов.
• Клеммы и разъемы: Запасные элементы для создания надежных соединений.
• Изолента: Для дополнительной изоляции и защиты проводов.
• Смазочные материалы: В некоторых случаях может потребоваться смазка для подвижных частей.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к диагностике и ремонту РЕСАНТА САИ 190. Важно помнить о безопасности: перед началом работы отключите аппарат от сети и убедитесь, что он полностью разряжен.

Пошаговая инструкция по ремонту

Ремонт сварочного аппарата РЕСАНТА САИ 190 можно выполнить самостоятельно, если следовать четкой инструкции и соблюдать меры безопасности. Ниже представлена пошаговая инструкция, которая поможет вам в этом процессе.

Шаг 1: Подготовка к ремонту

Перед началом ремонта убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

• Отвертки (плоская и крестовая)
• Мультиметр
• Паяльник и припой
• Изолента
• Запасные детали (если необходимо)

Также не забудьте отключить аппарат от сети и дать ему остыть, если он использовался недавно.

Шаг 2: Разборка аппарата

Сначала снимите корпус сварочного аппарата. Для этого открутите все винты, которые удерживают верхнюю и нижнюю крышки. Будьте осторожны, чтобы не повредить пластиковые защелки. После снятия крышек внимательно осмотрите внутренние компоненты на наличие видимых повреждений или перегрева.

Шаг 3: Проверка электрических компонентов

Используя мультиметр, проверьте основные электрические компоненты:

• Трансформатор: Проверьте обмотки на наличие короткого замыкания или обрывов.
• Диоды: Измерьте их на предмет пробоя. Если диод не показывает правильные значения, замените его.
• Конденсаторы: Проверьте их на наличие утечек и вздутий. При необходимости замените.

Шаг 4: Замена неисправных деталей

Если вы обнаружили неисправные компоненты, замените их на новые. Убедитесь, что новые детали соответствуют спецификациям оригинальных. При пайке используйте качественный припой и соблюдайте технику безопасности, чтобы избежать перегрева компонентов.

Шаг 5: Сборка аппарата

После замены всех неисправных деталей аккуратно соберите аппарат обратно. Убедитесь, что все провода правильно подключены и не имеют повреждений. Закрепите крышки на месте, убедившись, что все винты затянуты.

Шаг 6: Тестирование

Подключите сварочный аппарат к сети и проведите тестирование. Убедитесь, что он работает корректно, и проверьте все функции. Если аппарат не работает, повторите предыдущие шаги, чтобы убедиться, что все компоненты исправны.

Шаг 7: Заключительные проверки

После успешного тестирования проверьте, нет ли посторонних шумов или запахов. Убедитесь, что аппарат не перегревается во время работы. Если все в порядке, ваш сварочный аппарат готов к использованию.

Следуя этой инструкции, вы сможете самостоятельно отремонтировать РЕСАНТА САИ 190 и вернуть его в рабочее состояние. Однако, если у вас возникли сомнения или сложности, рекомендуется обратиться к специалистам для диагностики и ремонта.

Профилактика и уход за сварочным аппаратом

Профилактика и уход за сварочным аппаратом РЕСАНТА САИ 190 являются важными аспектами, которые помогут продлить срок службы устройства и обеспечить его надежную работу. Правильный уход включает в себя регулярные проверки, чистку и соблюдение рекомендаций по эксплуатации.

1. Регулярная проверка состояния аппарата

Перед началом работы с аппаратом необходимо провести визуальный осмотр. Убедитесь, что корпус сварочного аппарата не имеет трещин и повреждений, а все соединения надежно закреплены. Проверьте состояние кабелей и электродов, они не должны иметь изоляционных повреждений или перегибов.

2. Чистка устройства

После каждого использования рекомендуется очищать сварочный аппарат от пыли и загрязнений. Для этого можно использовать мягкую щетку или сжатый воздух. Особое внимание следует уделить вентиляционным отверстиям, чтобы избежать перегрева устройства. Не допускайте попадания влаги внутрь аппарата, так как это может привести к короткому замыканию.

3. Замена расходных материалов

Регулярно проверяйте состояние электродов и сопел. Изношенные или поврежденные элементы могут негативно сказаться на качестве сварки. Заменяйте их по мере необходимости, следуя рекомендациям производителя. Используйте только оригинальные или совместимые расходные материалы, чтобы избежать проблем с работой аппарата.

4. Проверка системы охлаждения

Система охлаждения играет ключевую роль в предотвращении перегрева аппарата. Убедитесь, что вентиляторы работают исправно, и нет засоров в воздухозаборниках. Если аппарат перегревается, это может привести к серьезным повреждениям, поэтому следите за температурным режимом во время работы.

5. Хранение аппарата

Правильное хранение сварочного аппарата также важно для его долговечности. Храните устройство в сухом, защищенном от влаги месте, вдали от источников тепла. Если аппарат не будет использоваться длительное время, рекомендуется периодически включать его для проверки работоспособности.

6. Соблюдение инструкций по эксплуатации

Всегда следуйте инструкциям, приведенным в руководстве пользователя. Это поможет избежать неправильного использования и снизит риск возникновения неисправностей. Ознакомьтесь с рекомендациями по настройке параметров сварки в зависимости от используемых материалов и условий работы.

Соблюдение этих простых правил профилактики и ухода за сварочным аппаратом РЕСАНТА САИ 190 поможет вам избежать многих проблем и обеспечит надежную работу устройства на протяжении долгого времени.
