В мире машиностроения и материаловедения твердомер играет ключевую роль в оценке прочности и износостойкости различных деталей. Этот инструмент позволяет точно измерять твердость материалов, что, в свою очередь, помогает определить их пригодность для конкретных условий эксплуатации. В данной статье мы подробно рассмотрим, какие виды твердомеров существуют, какие датчики могут использоваться в процессе измерения и как правильно проводить исследование деталей. Мы также подготовили видео, которое наглядно продемонстрирует процесс измерения и поможет лучше понять, как выбрать подходящий инструмент для ваших нужд.

Устройство и принцип работы прибора

Современные электронные твердомеры, удобные для снятия показаний, в основном используются в производственной сфере. Эти устройства не только измеряют твердость материалов, но и помогают выявлять разрушения в структуре металлических изделий. Чаще всего такие проверки проводятся на производственных площадках, особенно в машиностроении, где контроль качества продукции имеет первостепенное значение. Лаборатории заводов применяют эти приборы не только для контроля качества, но и для разработки новых конструкций и материалов. Они также необходимы при приемке сырья и заготовок на производство.

С помощью данного инструмента проверяются изделия из различных металлов и сплавов, включая высоколегированные, жаропрочные, коррозионно-стойкие и нержавеющие стали, цветные металлы и сплавы, чугуны, а также упрочняющие слои на стальных изделиях. Конструкция устройства довольно проста. Основные компоненты включают датчики и электронный блок, который обрабатывает сигналы от датчика. Датчик состоит из пружины, индентера и электромагнитной катушки.

Датчики формируют сигнал, который содержит информацию о твердости исследуемых изделий. Индентор разгоняется с помощью пружины и, ударяясь о поверхность материала, отскакивает в сторону. При этом в катушке генерируется электродвижущая сила (ЭДС), которая обычно пропорциональна скорости отскока индентера. Эта скорость и определяет твердость металла. Измерения данного параметра заключаются в проверке механического воздействия на поверхности образцов. Полученные результаты отражают твердость, но не всегда указывают на прочность, что важно учитывать, так как многие путают эти понятия.

Выбор между портативным и стационарным прибором зависит от материала, который необходимо исследовать, а также от его свойств, структуры и размеров.

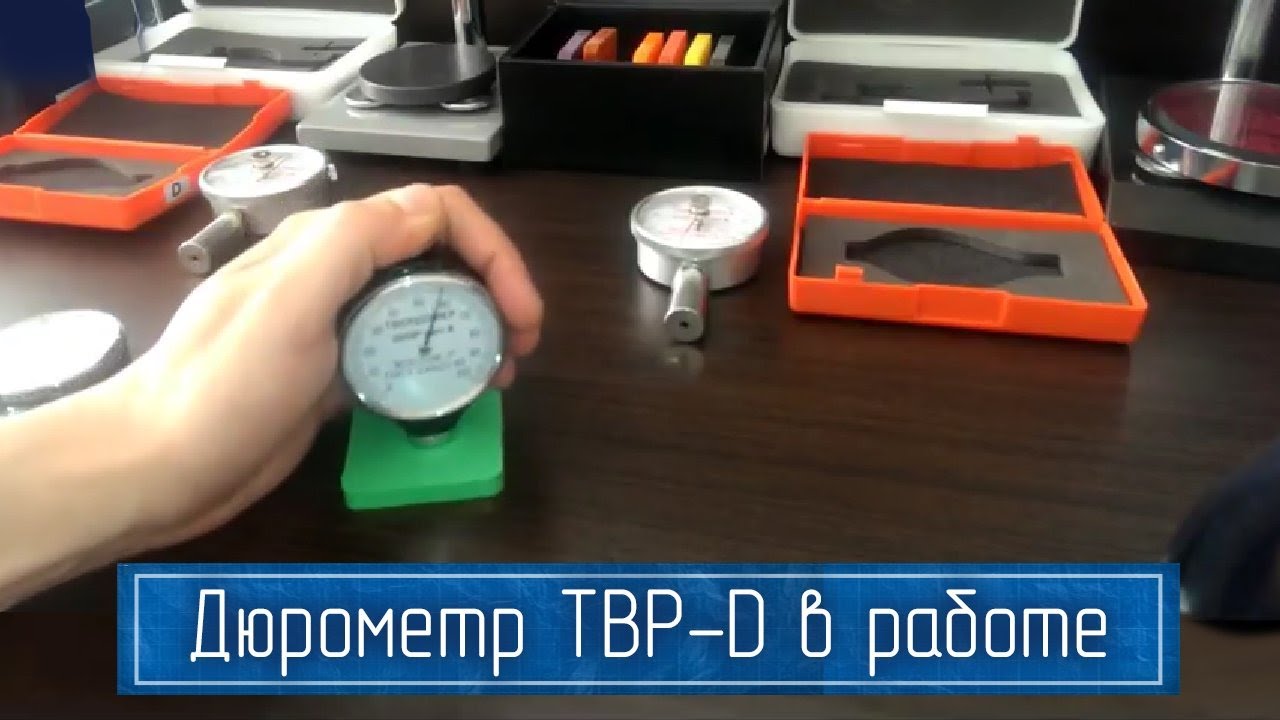

Измерения Твёрдости Дюрометром X.F.-D (Метод Шора) | Внесен в Государственный Реестр СИ РФ

ТК 2 твердомер конусный Роквелла. Частичная разборка для ремонта и восстановления

Портативный твердомер – что мы выиграем при его использовании?

Портативный твердомер — это устройство, которое обеспечивает более точные измерения по сравнению со стационарными аналогами. В процессе работы с такими приборами применяются механические, контактно-импедансные (ультразвуковые) и динамические методы. При динамическом методе твердость контролируется путем измерения скорости индентора с помощью датчика сразу после его удара о поверхность. Ультразвуковой твердомер проверяет материал, анализируя изменения частоты колебаний индентора сразу после его внедрения.

Механический твердомер предоставляет данные, основываясь на сопротивляемости металлической поверхности к вдавливанию. Этот метод является наиболее разрушительным, особенно для мягких материалов. Результаты всех этих инструментов отображаются по определенной шкале твердости, среди которых наиболее распространены шкалы Роквелла, Бринелля и Виккерса. Большинство устройств работает в рамках одной шкалы, но существуют и универсальные твердомеры, которые фиксируют показания в одной системе и пересчитывают их в другие шкалы.

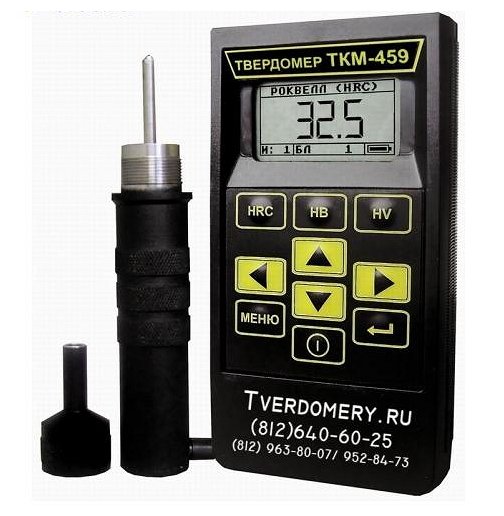

Современные портативные модели, такие как МЕТ-УД и МЕТ-УДА, состоят из пластикового электронного блока и оснащены двумя сменными датчиками — ультразвуковым и динамическим. В нашей стране такие инструменты активно используются на различных предприятиях для измерения твердости не только металлов, но и сплавов по шкалам HRC и HR SHD. Дополнительные шкалы Н-1, Н-2, Н-3, доступные в этих приборах, позволяют получать точные данные о твердости изделий из цветных металлов, чугуна и других материалов. Автоматический перерасчет на растяжение и расчет прочности при разрывах, соответствующий требованиям ГОСТа, обеспечивает возможность проведения широкого спектра обследований.

Интересные факты

Вот несколько интересных фактов о твердомерах и их использовании:

1. Принцип работы: Твердомеры измеряют твердость материалов, используя различные методы, такие как метод Роквелла, Бринелля и Виккерса. Каждый из этих методов основан на принципе вдавливания индентора в материал и измерения глубины или размера отпечатка, что позволяет оценить твердость.

2. Широкий спектр применения: Твердомеры используются не только в металлургии, но и в других отраслях, таких как производство пластмасс, резины и даже в ювелирном деле. Например, в ювелирной промышленности твердомеры помогают определить качество и прочность драгоценных камней.

3. Исторический аспект: Первый твердомер был разработан в конце 19 века. Метод Бринелля, предложенный шведским инженером Юханом Бринеллем в 1900 году, стал одним из первых и наиболее распространенных способов измерения твердости, и до сих пор используется в промышленности.

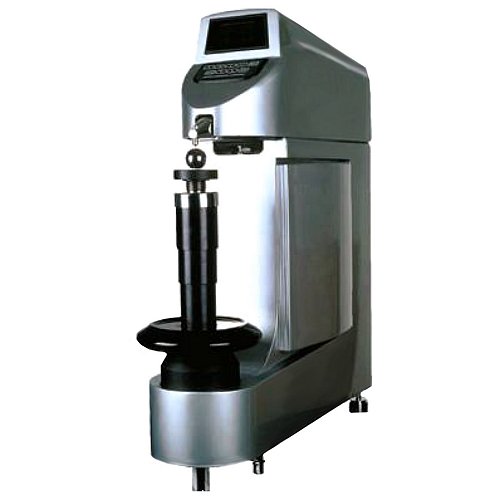

Чем же отличается стационарная модель?

Стационарные твердомеры обладают широкими функциональными возможностями и предлагают дополнительные опции. Эти устройства способны справляться с высокими нагрузками, что делает их идеальными для лабораторной работы по контролю твердости различных металлов. В процессе использования стационарных моделей применяются методы, которые могут нарушать целостность образцов, и измеряется глубина проникновения индентора в материал.

К таким устройствам относится оборудование типа ТЭПМ, предназначенное для анализа крупных изделий со сложными формами и труднодоступными измерительными зонами. С помощью этого прибора можно получить все необходимые данные независимо от положения датчика. Эти инструменты выделяются высокой производительностью, а процесс измерения осуществляется легко, без сложного обслуживания.

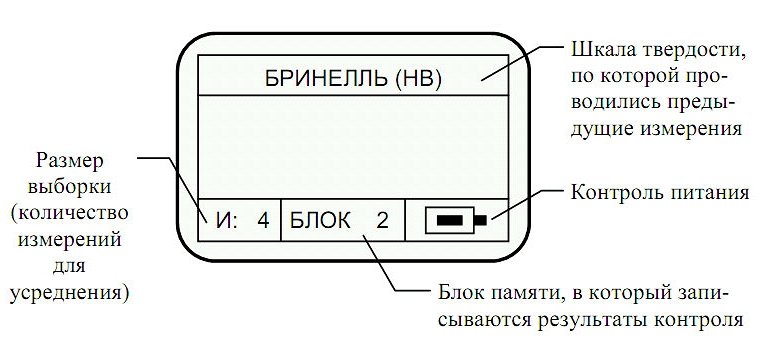

Приборы данного типа оснащены электронным блоком, который позволяет усреднять результаты и автоматически сохранять информацию в буфер памяти, выводя её на дисплей устройства или на компьютер. Твердомер имеет 64 шкалы твердости и способен хранить около 255 средних значений для измерений. Устройство простое в использовании, с возможностью программирования и калибровки шкал. Оно подключается к компьютеру через USB-кабель. Предел прочности на растяжение RM рассчитывается автоматически в соответствии с ГОСТом, что актуально для всех углеродистых сталей перлитного класса.

Эти устройства удобны благодаря функции автоматического отключения после завершения работы. К дополнительным преимуществам можно отнести наличие подсветки, что позволяет использовать прибор в условиях недостаточной освещенности. Таким образом, основные характеристики стационарного твердомера включают:

• возможность усреднения;
• работу с памятью;
• универсальное положение датчиков;
• функцию программирования;
• зарядку батарей;
• наличие подсветки.

Условия работы и требования к исследуемым деталям

Каждый вид приборов имеет свои уникальные характеристики, но их основная функция остается неизменной — измерение твердости металлических изделий. Процесс определения этого параметра называется твердометрией. Твердость — это свойство материалов противостоять деформациям или разрушению при воздействии инденторов на их поверхность. Вся процедура выполняется с использованием соответствующего устройства.

Например, в простом механическом методе алмазная пирамида под определенным давлением вдавливается в образец на установленное время, после чего измеряются диагонали оставшихся отпечатков. Обычно расстояние между ними должно составлять не менее 2,5 длины по диагонали. Существует множество методов, однако требования к образцам и условиям испытаний должны оставаться едиными. Испытания следует проводить с проверяемым металлом при температуре от +10 до +20 градусов по Цельсию. Важно, чтобы образец находился в перпендикулярном положении относительно приложенных усилий.

Также необходимо следить за тем, чтобы поверхность изделия была чистой, без краски, масел, пленок или окалин. Обрабатываемая поверхность должна быть подготовлена так, чтобы все края отпечатков были четко видны. Перед началом работы важно позаботиться о безопасности, так как изменение твердости может привести к нагреву изделия или образованию наклепа на его поверхности. В случае поломок ремонт твердомера может осуществить только квалифицированный специалист, который занимается обслуживанием таких приборов и, как правило, работает на заводе-изготовителе данного инструмента.

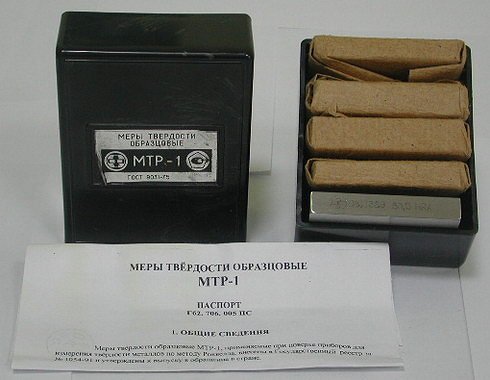

Меры твёрдости металлов

Методы калибровки твердомеров

Калибровка твердомеров – это важный процесс, который обеспечивает точность и надежность измерений твердости материалов. Существует несколько методов калибровки, каждый из которых имеет свои особенности и применяется в зависимости от типа твердомера и условий эксплуатации.

Первый метод – это калибровка с использованием эталонных образцов. Эталонные образцы представляют собой материалы с известной твердостью, которые используются для проверки и настройки твердомера. Обычно такие образцы имеют сертификацию и соответствуют международным стандартам. Процесс калибровки заключается в том, что твердомер измеряет твердость эталонного образца, и полученные значения сравниваются с известными значениями. Если результаты не совпадают, твердомер настраивается до достижения необходимой точности.

Второй метод – это калибровка по шкале. Этот метод применяется для твердомеров, которые имеют линейную шкалу измерений. В этом случае калибровка осуществляется путем проверки нескольких точек на шкале с использованием эталонных образцов. Обычно выбираются три-четыре точки, которые представляют собой низкие, средние и высокие значения твердости. После измерений результаты сравниваются с эталонными значениями, и при необходимости производится корректировка шкалы.

Третий метод – это автоматическая калибровка, которая используется в современных цифровых твердомерах. Такие устройства могут автоматически настраиваться на основе встроенных эталонных значений. Пользователь может выбрать режим калибровки, и твердомер сам выполнит необходимые измерения и настройки. Это значительно упрощает процесс калибровки и снижает вероятность человеческой ошибки.

Важно отметить, что калибровка твердомеров должна проводиться регулярно, в зависимости от условий эксплуатации и частоты использования устройства. Рекомендуется проводить калибровку не реже одного раза в год, а в условиях интенсивной эксплуатации – каждые три-четыре месяца. Также стоит учитывать, что любые механические повреждения или изменения в конструкции твердомера могут потребовать внеплановой калибровки.

В заключение, правильная калибровка твердомеров – это залог точности и надежности измерений твердости материалов. Выбор метода калибровки зависит от типа устройства и условий его эксплуатации, но в любом случае этот процесс является неотъемлемой частью работы с твердомерами.

Сравнение твердомеров разных производителей

На современном рынке существует множество производителей твердомеров, каждый из которых предлагает свои уникальные решения для измерения твердости материалов. Важно понимать, что выбор твердомера зависит не только от его технических характеристик, но и от специфики применения, а также от требований к точности измерений.

Одним из наиболее известных производителей твердомеров является компания Mitutoyo. Их устройства отличаются высокой точностью и надежностью, что делает их популярными в лабораторных условиях и на производственных площадках. Твердомеры Mitutoyo предлагают широкий диапазон измерений и могут использоваться для различных типов материалов, включая металлы, пластики и резины. Кроме того, многие модели оснащены цифровыми дисплеями, что упрощает процесс считывания результатов.

Другим значимым игроком на рынке является компания Rockwell, известная своими твердомерами, которые используют метод Роквелла для измерения твердости. Эти устройства особенно популярны в металлургической промышленности благодаря своей простоте в использовании и быстроте получения результатов. Твердомеры Rockwell могут быть как ручными, так и автоматическими, что позволяет выбрать наиболее подходящий вариант в зависимости от потребностей пользователя.

Не менее важным производителем является Leeb, который предлагает портативные твердомеры, работающие по методу Либа. Эти устройства идеально подходят для полевых условий, так как они легкие и компактные. Твердомеры Leeb позволяют быстро и точно измерять твердость крупных деталей и конструкций, что делает их незаменимыми в строительстве и ремонте.

Также стоит упомянуть компанию Brinell, которая специализируется на твердомерах, использующих метод Бринелля. Эти устройства подходят для измерения твердости крупных и грубых материалов, таких как чугун и сталь. Твердомеры Brinell обеспечивают высокую точность измерений, однако требуют определенной подготовки образца и могут быть менее удобными в использовании по сравнению с другими методами.

При выборе твердомера важно учитывать не только бренд, но и конкретные характеристики устройства, такие как диапазон измерений, тип используемого метода, возможность подключения к компьютеру для обработки данных и другие функции. Также стоит обратить внимание на отзывы пользователей и рекомендации специалистов, чтобы сделать обоснованный выбор, соответствующий вашим требованиям.

В заключение, сравнение твердомеров разных производителей позволяет выявить их сильные и слабые стороны, что поможет пользователям выбрать наиболее подходящее устройство для своих нужд. Независимо от того, какой твердомер вы выберете, важно помнить, что правильное использование и регулярная калибровка прибора являются залогом точности и надежности получаемых результатов.

Практические примеры использования твердомера в промышленности

Твердомер – это инструмент, который находит широкое применение в различных отраслях промышленности, позволяя оценивать прочностные характеристики материалов. Важно понимать, что выбор метода измерения твердости зависит от типа материала, его состояния и требований к точности измерений. Рассмотрим несколько практических примеров использования твердомера в различных сферах.

1. Металлургия

В металлургической промышленности твердомеры используются для контроля качества металлических сплавов. Например, при производстве стали важно знать твердость конечного продукта, так как она напрямую влияет на его эксплуатационные характеристики. Используя твердомеры Роквелла или Бринелля, специалисты могут быстро и точно определить твердость образцов, что позволяет своевременно выявлять дефекты в процессе производства и корректировать технологические параметры.

2. Машиностроение

В машиностроении твердомеры применяются для проверки деталей и компонентов, таких как шестерни, валы и подшипники. Например, при производстве подшипников необходимо контролировать твердость материала, чтобы гарантировать их долговечность и надежность в эксплуатации. Использование твердомеров позволяет проводить тестирование на различных стадиях производства, что способствует повышению качества готовой продукции.

3. Авиационная и автомобильная промышленность

В авиационной и автомобильной отраслях твердомеры играют ключевую роль в обеспечении безопасности и надежности транспортных средств. Например, при производстве деталей для двигателей и шасси необходимо контролировать твердость материалов, чтобы избежать их преждевременного износа. Твердомеры, такие как Вickers и Кнуп, позволяют проводить измерения на малых площадях, что особенно важно для сложных геометрий деталей.

4. Строительство

В строительной отрасли твердомеры используются для оценки прочности бетонных и каменных конструкций. Например, при проведении контроля качества бетона на строительных площадках применяются портативные твердомеры, которые позволяют быстро оценить твердость и прочность материала без необходимости разрушения образцов. Это особенно важно для обеспечения надежности и долговечности зданий и сооружений.

5. Электроника

В производстве электронных компонентов, таких как печатные платы и полупроводники, твердомеры помогают контролировать качество материалов, используемых в процессе. Например, твердость материалов, из которых изготавливаются корпуса для микросхем, может влиять на их защитные свойства. Использование твердомеров позволяет обеспечить соответствие материалов необходимым стандартам и требованиям.

Таким образом, твердомеры являются незаменимыми инструментами в различных отраслях промышленности, позволяя не только контролировать качество материалов, но и повышать эффективность производственных процессов. Их применение способствует улучшению характеристик конечной продукции и снижению рисков, связанных с эксплуатацией материалов в различных условиях.
