Зенкер – это специализированный инструмент, который играет ключевую роль в процессе обработки отверстий, обеспечивая их чистоту и гладкость после сверления. В данной статье мы подробно рассмотрим, как правильно использовать зенкер для достижения идеальных результатов, а также обсудим его преимущества и особенности. Вы узнаете, почему зенкер является незаменимым помощником как для профессионалов, так и для любителей, и сможете ознакомиться с практическим видео, демонстрирующим технику работы с этим инструментом.

Нововведение или очередное сверло?

Каждый строитель понимает, что качественная обработка отверстий до или после сверления имеет огромное значение. Это напрямую влияет на качество последующих работ. В этом процессе незаменимым помощником является зенкер — осевой инструмент с несколькими лезвиями. Многие по-прежнему путают его с одним из видов сверл. Хотя внешне они могут быть схожи, на самом деле это совершенно разные инструменты. Конструкция зенкера гораздо прочнее, чем у сверла. Он работает за счет поступательного движения и нескольких лезвий, но, в отличие от сверла, удаляет лишний материал из детали и предотвращает засорение при креплении чего-либо к стене.

Таким образом, сверло — это инструмент для создания отверстий, тогда как зенкер предназначен для их обработки. Зенкеры классифицируются по различным параметрам, включая конструкцию и способ крепления. В зависимости от этих характеристик они бывают хвостовыми или насадными, цельными или сборными. Эти режущие инструменты необходимы как для предварительной, так и для окончательной обработки отверстий. Кроме того, зенкеры различаются по материалам: быстрорежущая сталь и твердые сплавы.

Давайте подробнее рассмотрим зенкер. Чертежи показывают, что он состоит из нескольких компонентов: режущей части (основная режущая деталь), калибрующей части (определяет правильное направление и калибрует отверстия) и хвостовика (позволяет закрепить инструмент в станке). Однако существуют и такие варианты, которые крепятся в станке иначе, например, насадной зенкер. Он отличается от других моделей наличием четырех винтовых кромок и возможностью обработки деталей толщиной до 100 мм.

Фото конического зенкера по дереву, shuruping.ru На изображении — набор зенкеров, megasklad.ru Фото насадных зенкеров, tdsvarki.ru На картинке — зенкер из стали с 6-тигранным хвостовиком для обработки древесины, obi.ru Фото зенкера из инструментальной стали Wolfcraft, megatec.pl

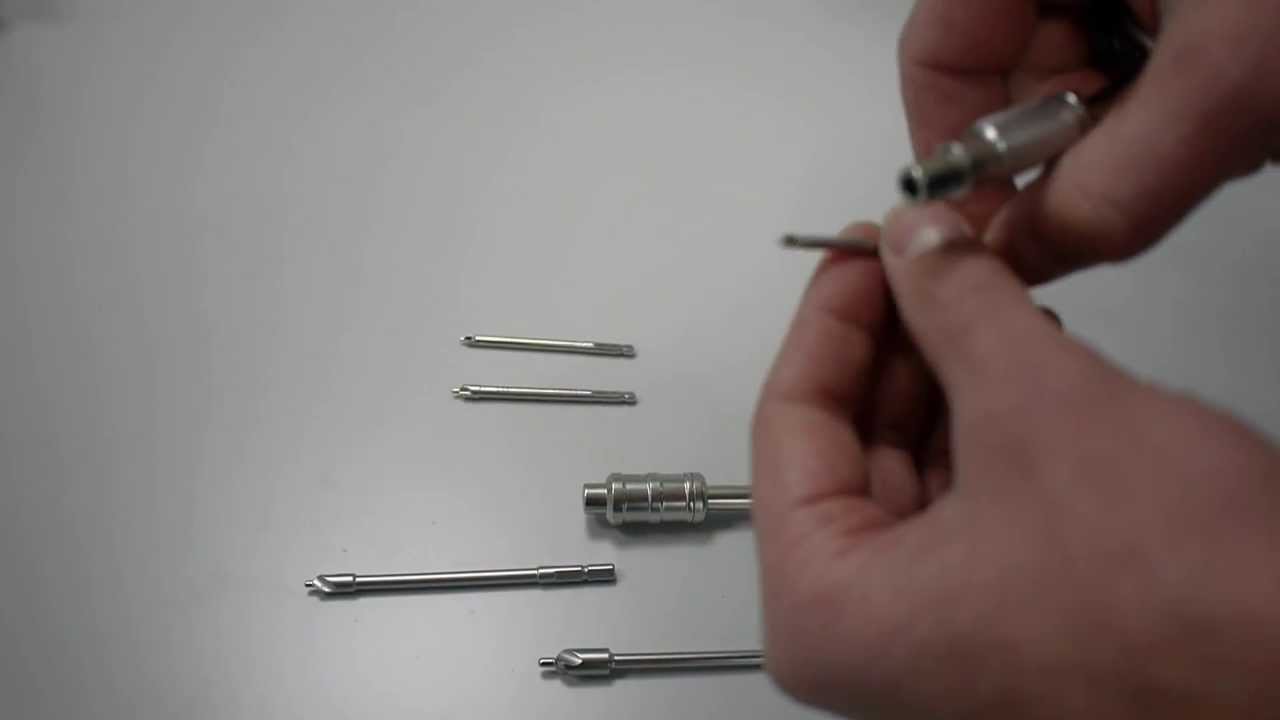

Набор зенкеров для остеосинтеза.

Виды зенкеров – классифицируем способы обработки

Приборы классифицируются по методу обработки на три типа: цилиндрические, конические и торцевые.

• Цилиндрические инструменты предназначены для расширения цилиндрических отверстий на 1-8 мм. При наличии направляющей цапфы они также используются для создания углублений под головки винтов. Эти инструменты наиболее распространены в промышленности. Они состоят из элементов, характерных для большинства режущих инструментов, но имеют одно важное отличие – цапфу, которая может быть цельной или съемной. Съемная цапфа удобна для заточки, так как ее можно обрабатывать отдельно от основного инструмента.
• Конические модели предназначены для обработки углублений под головки винтов, гнезд клапанов и других деталей. Они имеют прямые зубья с плоской передней поверхностью, количество которых варьируется от 6 до 12. Эти инструменты также широко применяются в промышленности.
• Торцевые инструменты используются для обработки торцевых плоскостей бобышек и других деталей. У них зубья расположены только на торце, и они могут быть односторонними или двусторонними. Двусторонние модели имеют зубья с обеих сторон инструмента.

В некоторых случаях удобнее использовать комбинированный зенкер, который позволяет менять зубья и пластины в зависимости от конкретной задачи.

Набор зенкеров регулируемых LICOTA ATA-0032

Интересные факты

Вот несколько интересных фактов о зенкерах как устройствах для обработки отверстий:

1. Многофункциональность: Зенкеры могут использоваться не только для создания конусных углублений, но и для обработки отверстий под различные крепежные элементы, такие как винты и болты. Это позволяет улучшить эстетический вид соединений и предотвратить повреждение поверхности материала.

2. Разные типы зенкеров: Существуют различные типы зенкеров, включая ручные и машинные, а также зенкеры с различными углами конуса (обычно 60°, 90° и 120°). Это позволяет выбрать инструмент в зависимости от конкретных требований к обработке и типу материала.

3. Точность и качество: Использование зенкеров значительно повышает точность и качество обработки отверстий. Они обеспечивают ровные и аккуратные края, что особенно важно в таких областях, как машиностроение и авиастроение, где точность играет критическую роль.

Техника безопасности: береженого бог бережет

При использовании данного режущего инструмента важно соблюдать те же меры предосторожности, что и при работе со сверлом. Основные правила включают обеспечение пожарной безопасности и предотвращение поражения электрическим током. Необходимо внимательно следить за состоянием устройства, чтобы избежать перегрева и контакта с влагой. Игнорирование этих рекомендаций может привести к поражению током оператора, возгоранию проводки или поломке инструмента.

Кроме того, следует правильно подбирать одежду, которая сможет защитить от удара током или открытого огня в случае опасности. Важно также оценивать окружающую обстановку: в помещении не должно быть легковоспламеняющихся жидкостей или газа. Если планируется обработка поверхности для креплений, обязательно проверьте стену на наличие электрических кабелей. Поражение кабеля может привести к смертельному удару током или серьезным ожогам.

Помимо этих мер предосторожности, важно учитывать и другие аспекты эксплуатации инструмента. Например, по завершении работы следует отключать шнур от электросети, чтобы избежать случайного включения посторонними, что может привести к серьезным травмам. Также важно правильно хранить инструмент: он должен находиться в сухом месте, поэтому балкон, гараж или другие помещения с повышенной влажностью не подойдут.

Необходимо защищать инструмент от детей и посторонних, чтобы избежать несчастных случаев. Следите за состоянием шнура, чтобы его изоляция не была повреждена. Обращайте внимание на работоспособность устройства. Если возникают сомнения в его исправности, лучше тщательно проверить возможные причины неисправности перед продолжением работы. Этот инструмент представляет опасность не только для специалиста, но и для окружающих. Это минимальные требования, которые необходимо соблюдать при использовании режущего инструмента.

На фото — зенкер насадной для ДСП, shuruping.ru. Фото зенкера комбинированного, vmasshtabe.ru. На фото — зенкеры по металлу, gomel.all.biz. Фото конусных зенкеров, vekpro.ru. На фото — схема строения зенкера, info.instrumentmr.ru.

Пробочник (Plug cutter) и зенкер по дереву (counter sink bit). Делаем потайное крепление

Проблемы при работе с инструментом

Как и любой инструмент, наш предмет обсуждения может выйти из строя в самый неожиданный момент. Это касается не только режущей части, но и электроинструмента, используемого для работы. Иногда отверстие, созданное с помощью зенкера, оказывается поврежденным. Причиной может быть неправильно заточенный инструмент. В такой ситуации есть два варианта решения: заточить его или заменить на новый.

Еще одной распространенной проблемой, с которой сталкиваются мастера, является наличие необработанной части поверхности отверстия. Это может происходить по двум причинам: либо припуск резца слишком мал, что можно исправить, увеличив его, либо заготовка в патроне перекосилась. В этом случае необходимо внимательно проверить заготовку и убедиться в отсутствии биения отверстия. Наиболее частая проблема — низкое качество обработанной поверхности. Причин для этого может быть четыре: слишком большой припуск (решается его уменьшением), затупившийся инструмент (требуется замена), наличие стружки на ленточках (рекомендуется чаще очищать инструмент от стружки) или слишком высокая подача (необходимо ее уменьшить).

Это основные трудности, с которыми можно столкнуться при работе с зенкером. Однако существуют и сопутствующие ситуации, которых можно избежать, следуя рекомендациям по эксплуатации инструмента. Поэтому важно ознакомиться с инструкцией, которая идет в комплекте. В ней можно найти ответы на большинство вопросов, касающихся использования. Таким образом, данный инструмент подходит как для обработки деталей, так и для обработки поверхностей. Основные специалисты, использующие его, — токари, отделочники и профессионалы, чья работа связана с обработкой деталей.

Самодельный зенкер для центрирования отверстий под петли

Выбор материала для зенкеров: что влияет на эффективность?

При выборе материала для зенкеров необходимо учитывать несколько ключевых факторов, которые влияют на эффективность их работы. Основными аспектами являются прочность, износостойкость, термостойкость и стойкость к коррозии. Эти характеристики определяют, как долго инструмент будет сохранять свою остроту и работоспособность, а также как он будет вести себя при различных условиях обработки.

Наиболее распространенными материалами для изготовления зенкеров являются быстрорежущая сталь (HSS), твердые сплавы (карбиды) и специальные покрытия. Быстрорежущая сталь, как правило, используется для обработки мягких и средне твердых материалов. Она обладает хорошей прочностью и износостойкостью, однако при высоких температурах может терять свои свойства, что ограничивает ее применение в условиях высоких скоростей резания.

Твердые сплавы, такие как карбид вольфрама, значительно превосходят HSS по износостойкости и термостойкости. Они идеально подходят для обработки твердых материалов, таких как нержавеющая сталь и сплавы на основе титана. Однако инструменты из твердых сплавов более хрупкие и могут ломаться при неправильной эксплуатации или при работе с низкими скоростями резания.

Кроме того, существуют специальные покрытия, такие как TiN (нитрид титана) или TiAlN (нитрид титана-алюминия), которые наносятся на поверхность зенкеров для повышения их износостойкости и уменьшения трения. Эти покрытия позволяют значительно увеличить срок службы инструмента и улучшить качество обработки, особенно при работе с высокопрочными материалами.

Важно также учитывать тип обрабатываемого материала. Например, для алюминия и его сплавов подойдут зенкеры с более агрессивной геометрией и меньшими углами, что позволит избежать заедания. В то же время, для обработки стали лучше использовать зенкеры с более острыми кромками и большими углами, что способствует лучшему удалению стружки и снижению тепловых нагрузок на инструмент.

Наконец, стоит отметить, что выбор материала для зенкеров также зависит от условий эксплуатации, таких как наличие охлаждающих жидкостей, скорость резания и тип станка. Все эти факторы в совокупности влияют на эффективность обработки и долговечность инструмента, поэтому их следует тщательно анализировать при выборе зенкера для конкретной задачи.

Сравнение зенкеров с другими инструментами для обработки отверстий

Зенкер — это специализированный инструмент, предназначенный для обработки отверстий, который отличается от других средств, используемых в этой области, своей уникальной конструкцией и функциональностью. В отличие от обычных сверл, зенкеры имеют конусообразную форму, что позволяет им расширять и углублять отверстия, создавая конусные углубления на их дне. Это делает их незаменимыми в тех случаях, когда требуется обеспечить точное соответствие между крепежными элементами и отверстиями, например, при установке болтов или винтов.

Одним из основных преимуществ зенкеров является их способность обрабатывать отверстия с высокой точностью. В отличие от сверл, которые могут оставлять неровности и заусенцы, зенкеры обеспечивают гладкую и аккуратную поверхность, что особенно важно в механической обработке и сборке. Это качество делает зенкеры предпочтительными для использования в высокоточных отраслях, таких как авиастроение и автомобилестроение.

Сравнивая зенкеры с другими инструментами, такими как сверла и развертки, можно выделить несколько ключевых аспектов. Сверла, как правило, используются для создания отверстий, но они не способны расширять уже существующие отверстия или создавать конусные углубления. Развертки, в свою очередь, предназначены для окончательной обработки отверстий, но их использование требует значительных усилий и времени, так как они работают на более низких скоростях и требуют более высокой точности установки.

Зенкеры, в отличие от разверток, могут использоваться для предварительной обработки отверстий, что позволяет значительно сократить время на последующую обработку. Кроме того, зенкеры могут быть использованы в сочетании с другими инструментами, такими как сверла и развертки, для достижения наилучших результатов. Например, сначала можно просверлить отверстие, а затем использовать зенкер для создания конусного углубления, что обеспечит идеальную посадку крепежных элементов.

Еще одним важным аспектом является материал, из которого изготавливаются зенкеры. Они могут быть выполнены из различных сплавов, включая быстрорежущую сталь и твердосплавные материалы, что позволяет выбрать оптимальный инструмент в зависимости от типа обрабатываемого материала и условий работы. Это делает зенкеры универсальными и подходящими для работы с различными металлами, пластиками и другими материалами.

В заключение, зенкеры представляют собой важный инструмент для обработки отверстий, который обладает рядом преимуществ по сравнению с другими средствами. Их способность создавать точные и аккуратные конусные углубления делает их незаменимыми в различных отраслях, где требуется высокая точность и качество обработки. Сравнение зенкеров с другими инструментами подчеркивает их уникальность и важность в современном производстве.

Советы по уходу и обслуживанию зенкеров

Зенкеры, как и любое другое инструментальное оборудование, требуют регулярного ухода и обслуживания для обеспечения их долговечности и эффективности. Правильный уход за зенкерами не только продлевает срок их службы, но и улучшает качество обработки отверстий, что особенно важно в производственных условиях.

Первым шагом в уходе за зенкерами является регулярная проверка их состояния. Необходимо осматривать рабочую часть инструмента на наличие повреждений, таких как сколы или износ. Если зенкер имеет заметные дефекты, его следует отремонтировать или заменить, чтобы избежать ухудшения качества обработки.

Следующий аспект обслуживания – это чистка зенкеров после использования. В процессе работы на инструменте скапливаются стружка и другие загрязнения, которые могут негативно сказаться на его работе. Рекомендуется использовать мягкую щетку или сжатый воздух для удаления остатков материала. Важно избегать использования агрессивных химических средств, которые могут повредить покрытие зенкера.

Также стоит обратить внимание на смазку зенкеров. Для обеспечения плавной работы и снижения трения рекомендуется использовать специальные смазочные жидкости, которые помогают уменьшить износ и перегрев инструмента. Смазка должна наноситься на рабочую часть зенкера перед началом обработки, а также в процессе работы, если это необходимо.

Хранение зенкеров также играет важную роль в их долговечности. Инструменты следует хранить в сухом и чистом месте, защищенном от влаги и коррозии. Оптимально использовать специальные контейнеры или подставки, которые предотвращают механические повреждения и обеспечивают удобный доступ к инструментам.

Наконец, важно следить за правильной эксплуатацией зенкеров. Использование инструмента в соответствии с его назначением и рекомендациями производителя поможет избежать преждевременного износа. Также стоит учитывать параметры обработки, такие как скорость вращения и подача, которые должны соответствовать материалу, с которым работает зенкер.

Следуя этим простым, но важным рекомендациям по уходу и обслуживанию зенкеров, можно значительно повысить их эффективность и продлить срок службы, что в конечном итоге приведет к улучшению качества обработки отверстий и снижению затрат на замену инструмента.
